اشباع تدریجی بسترهای تبادل یونی با یونهای کلسیم ($Ca^{2+}$) و منیزیم ($Mg^{2+}$)، اجتنابناپذیرترین چالش عملیاتی در سیستمهای نرمسازی آب است. با عبور حجم مشخصی از آب سخت، تمامی سایتهای فعال سدیمی روی ساختار رزین اشباع شده و آب بدون تصفیه به سمت موتورخانه و خطوط تولید جریان مییابد. فرآیند احیای سختی گیر رزینی، با بازگرداندن یونهای سدیم به بستر رزین، راندمان اولیه سیستم را بازیابی کرده و از رسوبگذاری آهکی در دیگهای بخار و چیلرها جلوگیری میکند.
شیمی تبادل یونی و ترمودینامیک چرخه احیا
در فاز سرویس (تصفیه)، واکنش تبادل یونی بین رزین کاتیونی قوی (مجهز به یونهای فعال سدیم) و یونهای سختیزا بر اساس معادله زیر انجام میگیرد:
با کاهش غلظت $Na^+$ روی رزین، میل ترکیبی بستر به سمت جذب کلسیم متمایل شده و سیستم دچار افت راندمان میشود. طبق اصل لوشاتلیه، برای معکوس کردن این واکنش شیمیایی، باید بستر رزین در معرض محلول غلیظ کلرید سدیم (NaCl ۱۰٪) قرار گیرد. فشار غلظتی یونهای سدیم، پیوند کلسیم با ماتریکس پلیمری رزین را شکسته و بستر را مجدداً به فرم فعال $R-Na$ بازمیگرداند. طراحی هیدرولیکی مخزن در خرید دستگاه سختی گیر رزینی نقش مستقیمی در توزیع یکنواخت این محلول احیاکننده دارد.
شاخصهای فنی فرا رسیدن زمان احیای رزین
تعیین دقیق علت افت راندمان سختی گیر و زمان احیا از طریق سه سنجه مهندسی صورت میپذیرد:
- فرار سختی (Hardness Leakage): افزایش سختی آب خروجی به بیش از ۱۰ الی ۱۵ PPM معادل $CaCO_3$ در نمونهگیریهای دورهای EDTA.
- افت فشار بستر ($\Delta P$): افزایش اختلاف فشار گیج ورودی و خروجی مخزن به بیش از ۰.۶ تا ۰.۸ بار به دلیل فشرده شدن بستر و تجمع ذرات معلق.
- محاسبه حجم نامی: اتمام حجم آب معالجهشده بر اساس فرمول محاسبه رزین کاتیونی C100 و میزان سختی آب خام ورودی.
دستورالعمل گامبهگام مراحل ۴ گانه اصلی احیا
احیای تخصصی بستر رزین کاتیونی شتابزده نیست و باید دقیقاً در ۴ مرحله هیدرولیکی متوالی اجرا شود:
مرحله اول: بکواش سختی گیر (Backwash)
جریان آب به صورت معکوس (از پایین به بالا) با سرعت خطی ۱۲ تا ۱۵ متر بر ساعت وارد مخزن میشود. این فرآیند باعث انبساط ۳۰ تا ۵۰ درصدی بستر رزین شده، پدیده شیارزدگی (Channelling) را از بین میبرد و تمام ذرات معلق و ذرات شکسته رزین را به فاضلاب هدایت میکند. زمان بهینه برای بکواش ۱۰ تا ۱۵ دقیقه است.
مرحله دوم: تزریق آبنمک و مکش (Brine Draw)
محلول نمک با غلظت دقیق ۸ تا ۱۰ درصد، با دبی آرام (سرعت خطی ۴ تا ۶ متر بر ساعت) از بالای بستر تزریق میشود. سرعت پایین در این مرحله برای فراهم ساختن زمان ماند ترمودینامیکی (Dwell Time) جهت تبادل یون $Na^+$ با $Ca^{2+}$ و $Mg^{2+}$ الزامی است. این گام معمولاً ۳۰ تا ۴۵ دقیقه به طول میانجامد.
مرحله سوم: شستشوی کند (Slow Rinse / Displacement)
پس از اتمام محلول نمک، آب تمیز با همان دبی آرام مرحله تزریق نمک وارد سیستم میشود. هدف از شستشوی کند، جابهجایی تدریجی و راندن شورابه غلیظ حاوی کلسیم و منیزیم از لایههای عمیق بستر رزین به سمت فاضلاب، بدون به هم زدن چیدمان رزین است (زمان: ۱۵ تا ۲۰ دقیقه).
مرحله چهارم: شستشوی سریع (Fast Rinse)
آب خام با دبی عملیاتی بالا (برابر با دبی حالت سرویس) از بالای مخزن وارد شده، بستر رزین را کاملاً فشرده ساخته و باقیمانده نمک و شورابه را از مجاری رزین میشوید. این مرحله ۱۰ تا ۱۵ دقیقه زمان نیاز دارد تا زمانی که شورابه خروجی کاملاً پاک شده و سختی آب به صفر برسد.
محاسبه فنی مقدار نمک و آب مورد نیاز احیا
مقدار استاندارد نمک خالص (NaCl) جهت احیای کامل رزینهای کاتیونی قوی (مانند Purolite C100)، **۱۵۰ گرم به ازای هر ۱ لیتر رزین** است (در شرایط سخت کاری تا ۲۰۰ گرم بر لیتر قابل افزایش است).
مثال محاسباتی: برای یک سختیگیر حاوی ۱۰۰ لیتر رزین کاتیونی C100:
مقدار نمک خالص مورد نیاز: $۱۰۰ \text{ لیتر} \times 150 \text{ گرم} = 15,۰۰۰ \text{ گرم} = 15 \text{ کیلوگرم نمک}$
حجم آب جهت تهیه محلول ۱۰٪: $۱۵ \text{ کیلوگرم نمک} \div 0.10 = 150 \text{ لیتر آب}$
دمای آب ورودی به تانک نمک باید در بازه ۱۵ تا ۳۰ درجه سانتیگراد تنظیم شود. آب زیر ۱۰ درجه سانتیگراد انحلالپذیری نمک را مختل کرده و آب بالای ۴۰ درجه سانتیگراد باعث آسیب به ساختار پلیمری رزین میشود.
جدول زمانبندی و پارامترهای هیدرولیکی احیا
تنظیم دقیق جریان و فشار در شیرهای کنترلی، ضمانتکننده سلامت بستر رزین است:
| مرحله عملیاتی | مدت زمان (دقیقه) | فشار کاری (بار) | هدف هیدرولیکی |
|---|---|---|---|
| ۱. بکواش (Backwash) | ۱۰ تا ۱۵ | ۲.۰ تا ۳.۵ | انبساط بستر و خروج ذرات معلق و ذرات شکسته رزین |
| ۲. تزریق نمک (Brine Draw) | ۳۰ تا ۴۵ | ۲.۵ تا ۴.۰ | دبی کند جهت فراهم ساختن زمان ماند تبادل یون $Na^+$ |
| ۳. شستشوی کند (Slow Rinse) | ۱۵ تا ۲۰ | ۲.۰ تا ۳.۰ | خروج آرام شورابه غلیظ حاوی کلسیم از عمق بستر |
| ۴. شستشوی سریع (Fast Rinse) | ۱۰ تا ۱۵ | ۲.۰ تا ۳.۵ | تراکم مجدد بستر و پاکسازی نمکهای اضافی |
نقش تجهیزات کنترلی و شیرهای چندراهه
تنظیم و اجرای این مراحل نیازمند بهکارگیری تجهیزات کنترلی مناسب است. استفاده از شیر سلوولو دستی و اتوماتیک امکان مدیریت جریان بکواش و مکش انژکتوری نمک را فراهم میسازد. در سیستمهای تماماتوماتیک، این فرآیند بر اساس حجم آب عبوری یا زمانبندی بدون مداخله اپراتور صورت میپذیرد. جهت آشنایی با اتصالات، رعایت دستورالعملهای راه اندازی سختی گیر رزینی جهت عملکرد صحیح انژکتور الزامی است.
ارزیابی کیفیت نمک مصرفی (قرص نمک vs سنگ نمک)
انتخاب منبع تامین سدیم مستقیماً بر طول عمر رزین و عدم انسداد انژکتور شیر تاثیرگذار است:

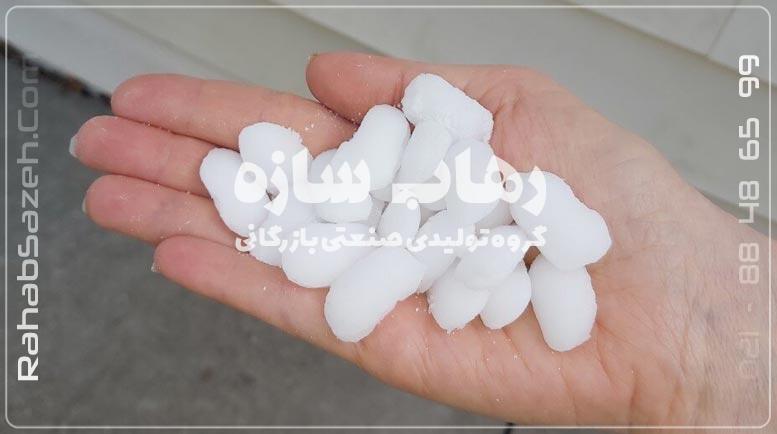

- قرص نمک فشرده (Pellets): با خلوص بالای ۹۹.۵٪، فاقد ناخالصیهای غیرمنحل و لجن؛ بهترین گزینه برای شیرهای اتوماتیک.
- سنگ نمک صنعتی: اقتصادیتر برای سیستمهای بزرگ صنعتی، اما نیازمند شستشوی دورهای مخزن نمک به دلیل وجود ناخالصی و گلولای.
عیبیابی عملیاتی: علل عدم مکش آبنمک از تانک
در صورت بروز مشکل در عدم تزریق نمک، موارد زیر باید به صورت گامبهگام بررسی شوند:
- افت فشار شبکه ورودی: فشار ورودی به شیر باید حداقل ۲.۲ بار باشد تا ونتوری انژکتور مکش کند.
- گرفتگی اوریفیس انژکتور: رسوبات نمک خام ناخالص سوراخ انژکتور را مسدود میکند که باید با اسیدشویی تمیز شود.
- نشتی هوا در خط مکش: شیلنگ متصل به تانک نمک باید ۱۰۰٪ هوابند باشد؛ ورود هوا مکش ونتوری را خنثی میکند.
رویکرد مهندسی در زمانبندی و پایش سیکل احیا
برای حفظ طول عمر مفید بستر رزین (که عموماً بین ۵ تا ۸ سال است)، اتکا به زمانبندی حدسی اشتباه است. پایش مستمر سختی خروجی با کیت تیتراسیون و اجرای دقیق محاسبات ۱۵۰ گرم نمک به ازای هر لیتر رزین، ضامن کارکرد بهینه سیستم، عدم فرار سختی به بویلرها و کاهش هزینههای عملیاتی تاسیسات خواهد بود.
سوالات متداول (FAQ)
مقدار نمک مورد نیاز برای احیای هر لیتر رزین کاتیونی چقدر است؟
به طور استاندارد، به ازای هر ۱ لیتر رزین کاتیونی کاتیونی، ۱۵۰ گرم سنگ نمک یا قرص نمک خالص با غلظت ۱۰ درصد وزنی مورد نیاز است.
۴ مرحله اصلی در احیای سختیگیر رزینی کدامند؟
این مراحل به ترتیب عبارتند از: ۱. بکواش (Backwash) جهت انبساط بستر، ۲. مکش آبنمک (Brine Draw)، ۳. شستشوی کند (Slow Rinse) جهت جابهجایی شورابه، و ۴. شستشوی سریع (Fast Rinse) جهت تراکم بستر و خروج باقیمانده نمک.
چرا شیر سختیگیر آبنمک را از تانک مکش نمیکند؟
افت فشار آب ورودی به زیر ۲.۲ بار، گرفتگی نازل انژکتور شیر ناشی از ناخالصی نمک، یا وجود نشتی و ورود هوا به شیلنگ مکش از دلایل اصلی عدم مکش آبنمک هستند.
مدت زمان استاندارد برای بکواش سختیگیر رزینی چقدر است؟
مدت زمان استاندارد بکواش بین ۱۰ تا ۱۵ دقیقه است تا آب خروجی کاملاً شفاف شده و انبساط ۳۰ تا ۵۰ درصدی بستر حاصل شود.
