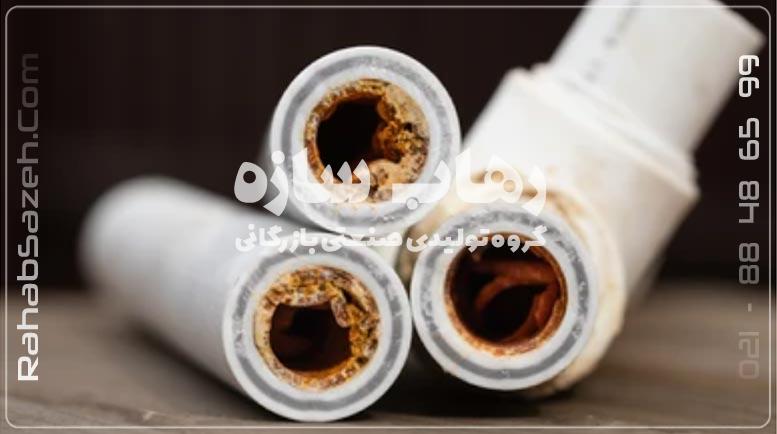

تشکیل رسوبات سنگین آهکی در جدار داخلی لولهها، تخریب کویلهای حرارتی، کاهش ضریب انتقال حرارت مبدلها و افت راندمان سیستمهای برودتی، همگی ناشی از یک پدیده شیمیایی به نام سختی آب هستند. حضور کاتیونهای دوظرفیتیحلشده در آب، تحت تاثیر تغییرات دما و pH، کریستالهای نامحلول رسوبی را شکل میدهند. این پدیده علاوه بر ایجاد اختلال در مدارهای گرمایشی و برودتی موتورخانه، موجب افت راندمان نازلها و پکینگهای برج خنک کننده فایبرگلاس گشته و استهلاک تجهیزات صنعتی را به شدت افزایش میدهد.
سختی آب چیست و چگونه شکل میگیرد؟
سختی کل (Total Hardness یا TH) بیانگر مجموع غلظت کاتیونهای فلزی دوظرفیتی، بهویژه یونهای کلسیم ($Ca^{2+}$) و منیزیم ($Mg^{2+}$) حلشده در آب است. آب باران در بدو بارش فاقد سختی است، اما با حرکت بر روی لایههای خاکی و عبور از سنگهای آهکی ($CaCO_3$) و دولومیت ($CaMg(CO_3)_2$)، دیاکسید کربن منحرفشده در آب باعث حل شدن این کانیها و تبدیل آنها به بیکربناتهای محلول میشود.
واکنش شیمیایی انحلال آهک در سفرههای زیرزمینی به صورت زیر است:

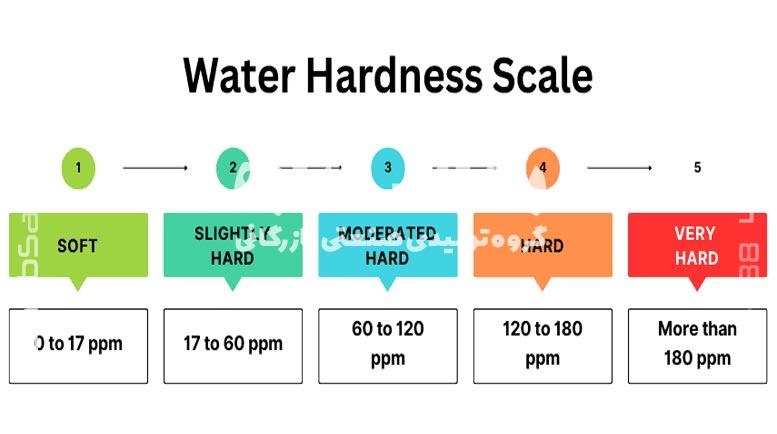

غلظت این یونها در مهندسی آب بر حسب میلیگرم بر لیتر معادل کربنات کلسیم (mg/L $CaCO_3$) یا بخش در میلیون (PPM) سنجیده میشود.
دستهبندی تخصصی انواع سختی آب
ترکیبات کلسیم و منیزیم با آنیونهای مختلف، رفتارهای ترمودینامیکی متفاوتی در برابر حرارت نشان میدهند. بر این اساس سختی آب به سه گروه تقسیم میشود:
سختی موقت (سختی کربناتی – Temporary Hardness)
این بخش از سختی ناشی از پیوند کلسیم و منیزیم با آنیونهای بیکربنات ($-HCO_3$) است. پیوند بیکربناتها در برابر حرارت بسیار ناپایدار است. با افزایش دمای سیال به بالای ۶۰ درجه سانتیگراد، دیاکسید کربن آزاده شده و کربنات کلسیم نامحلول به صورت رسوب سخت رسوب میکند:
سختی دائم (سختی غیرکربناتی – Permanent Hardness)
سختی دائم ناشی از ترکیب کاتیونهای کلسیم و منیزیم با آنیونهای پایدار نظیر سولفات ($-SO_4^{2}$)، کلرید ($-Cl$) و نیترات ($-NO_3$) است. افزایش دما و جوشاندن آب تاثیری بر تهنشینی این نمکها ندارد و جهت جداسازی آنها حتماً باید از فرایندهای تبادل یونی یا سیستم اسمز معکوس استفاده شود.
سختی کل (Total Hardness)
حاصلجمع ریاضی سختی موقت و سختی دائم، سختی کل (TH) آب را تشکیل میدهد که مبنای محاسبات ظرفیت در طراحی تجهیزات تصفیه آب صنعتی است.
جدول تبدیل واحدهای اندازهگیری سختی آب
در آنالیزهای بینالمللی و کاتالوگهای صنعتی، سختی آب با واحدهای گوناگونی بیان میشود. جدول زیر ضرایب تبدیل دقیق این واحدها را نشان میدهد:
| واحد سنجش | PPM (mg/L CaCO₃) | درجه آلمانی (°dH) | درجه فرانسوی (°f) | گرین بر گالون (GPG) |
|---|---|---|---|---|
| ۱ PPM (mg/L) | ۱.۰۰ | ۰.۰۵۶ | ۰.۱۰ | ۰.۰۵۸ |
| ۱ °dH (آلمانی) | ۱۷.۸۴ | ۱.۰۰ | ۱.۷۸ | ۱.۰۴ |
| ۱ °f (فرانسوی) | ۱۰.۰۰ | ۰.۵۶ | ۱.۰۰ | ۰.۵۸ |
| ۱ GPG (آمریکایی) | ۱۷.۱۱ | ۰.۹۶ | ۱.۷۱ | ۱.۰۰ |

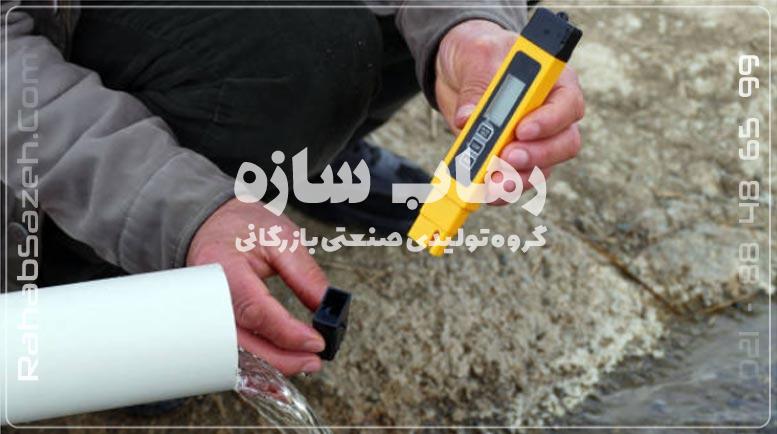

تمایز ساختاری سختی آب و شاخص TDS
شناخت تمایز میان این دو شاخص، زیربنای انتخاب تجهیزات تصفیه آب است. جهت بررسی ریزبینانه این موضوع میتوانید مقاله تفاوت TDS و سختی آب را مطالعه فرمایید.
به طور خلاصه، سختی آب فقط غلظت یونهای دوظرفیتی $Ca^{2+}$ و $Mg^{2+}$ را اندازهگیری میکند. در حالی که TDS مجموع تمام جامدات محلول شامل نمک طعام ($NaCl$)، نیتراتها و پتاسیم را پایش میکند. وقتی آب سختیگیری میشود، سدیم جایگزین کلسیم شده و سختی آب صفر میگردد؛ اما عدد TDS تغییر نکرده و گاهی به علت جرم مولکولی سدیم اندکی افزایش مییابد.
عوارض و خسارات سختی آب در دیگ بخار، چیلر و تاسیسات

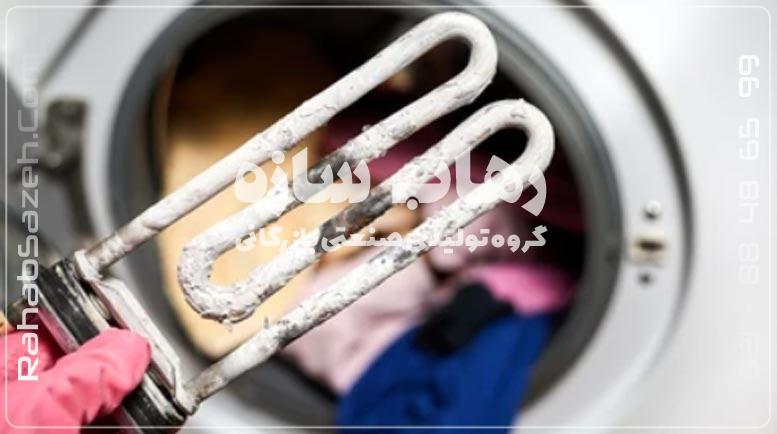

برخلاف اکثر مواد که با افزایش دما حلالیت بیشتری پیدا میکنند، کربنات کلسیم دارای ضریب حلالیت معکوس با دما است. به همین دلیل داغترین سطوح فلزی در موتورخانهها، اولین محل برای تشکیل کریستالهای رسوب هستند.
۱. عایقبندی حرارتی و اتلاف سوخت بویلر
ضریب هدایت حرارتی مس حدود ۳۸۰ W/m.K و فولاد حدود ۴۵ W/m.K است؛ در حالی که ضریب هدایت حرارتی رسوب آهکی کربنات کلسیم تنها ۰.۸ تا ۱.۳ W/m.K است. تشکیل لایهای به ضخامت فقط ۱ میلیمتر رسوب روی سطح کویل مسی موتورخانه یا تیوبهای دیگ بخار، موجب اتلاف سوخت ۱۰ تا ۱۲ درصدی میشود.
۲. ایجاد نقاط داغ (Hotspots) و انفجار لولهها
رسوب به عنوان عایق عمل کرده و مانع انتقال حرارت فلز به آب درون بویلر میشود. در نتیجه، دمای بدنه فلزی لولههای آتشخوار به شدت بالا رفته (تا بالای ۶۰۰ درجه سانتیگراد)، فلز دچار تغییر شکل و ساختار مولکولی شده و تحت فشار بخار دچار شکافتگی و انفجار میگردد.
۳. افزایش فشار کندانسور چیلر و خفگی مدار برودت
در کندانسور چیلرهای آبی، رسوبگذاری سختی آب بر روی تیوبهای مسی باعث عدم دفع گرمای مبرد، بالا رفتن شدید فشار High Pressure و قطعی اتوماتیک چیلر (Trip) میشود.
روشهای سنجش دقیق سختی آب
اندازهگیری روزانه سختی آب در موتورخانهها، دیگهای بخار و استخرها جهت جلوگیری از رسوبگذاری ضروری است. این سنجش معمولاً از طریق فرآیند اندازهگیری سختی آب با کیت تیتراسیون (کیت EDTA) انجام میگیرد. در این روش با اضافه کردن قطرات معرف به نمونه آب و تغییر رنگ محلول از ارغوانی به آبی، غلظت دقیق کلسیم و منیزیم بر حسب PPM محاسبه میشود.
روشهای حذف سختی و عملکرد سختیگیر رزینی
استانداردترین و اقتصادیترین روش برای حذف سختی دائم و موقت آب در تاسیسات، استفاده از فرآیند تبادل یون است. مناسبترین اقدام مهندسی برای حفاظت از تجهیزات، تهیه و بهکارگیری یک دستگاه سختی گیر رزینی مجهز به رزین کاتیونی قوی (مانند C100) است.
در این تجهیزات، آب سخت از بستر رزینهای تبادل یونی سدیمی عبور کرده و یونهای $Ca^{2+}$ و $Mg^{2+}$ توسط بستر رزین جذب شده و یونهای بیخطر $Na^+$ به آب آزاد میشوند. با اشباع شدن ظرفیت رزین، فرآیند احیا و شستشوی رزین با عبور محلول سنگ نمک (NaCl ۱۰٪) صورت میگیرد تا رزینها مجدداً بازسازی شوند. همچنین رعایت استانداردها در راهنمای نصب سختی گیر شامل جانمایی صحیح خطوط بکواش و شیرهای چندراهه، کارایی طولانیمدت سیستم را تضمین میسازد.
تحلیل فنی در انتخاب روش سختیگیری تاسیسات
تعیین دقیق روش تصفیه آب نیازمند محاسبه شاخصهای لنگلیر (LSI) و رایزنار (RSI) بر اساس آنالیز آزمایشگاهی است. در سیستمهای مداربسته حرارتی و برودتی (مانند چیلر و دیگ بخار)، سختیگیر رزینی کاتیونی ایدهآلترین گزینه منطبق بر صرفه اقتصادی است. اما در مواردی که علاوه بر سختی، میزان کل نمکها (TDS) و یونهای کلرید نیز بالا باشد، باید از پکیجهای غشایی اسمز معکوس (RO) به عنوان راهکار تکمیلی استفاده نمود.
سوالات متداول (FAQ)
سختی آب چیست و چه یونهایی عامل اصلی آن هستند؟
سختی آب حاصل حضور کاتیونهای فلزی دوظرفیتی حلشده در آب، عمدتاً یونهای کلسیم ($Ca^{2+}$) و منیزیم ($Mg^{2+}$) است که باعث تشکیل رسوب آهکی در لولهها و تجهیزات میشود.
تفاوت اصلی سختی موقت و دائم چیست؟
سختی موقت ناشی از بیکربناتهای کلسیم و منیزیم بوده و با افزایش دما و جوشاندن آب رسوب میکند؛ اما سختی دائم ناشی از سولفاتها و کلریدها بوده و تنها با تبادل یونی یا اسمز معکوس حذف میشود.
چرا ضخامت رسوب در دیگ بخار باعث اتلاف شدید انرژی میشود؟
رسوب کربنات کلسیم به عنوان یک عایق حرارتی قدرتمند عمل میکند (ضریب هدایت حرارتی زیر ۱.۳ W/m.K). وجود تنها ۱ میلیمتر رسوب، ضریب انتقال حرارت را مختل کرده و اتلاف سوخت ۱۰ تا ۱۲ درصدی ایجاد میکند.
آیا دستگاه سختیگیر رزینی عدد TDS آب را کاهش میدهد؟
خیر؛ سختیگیر رزینی یونهای کلسیم و منیزیم را با سدیم جابجا میکند. بنابراین سختی کل (TH) به صفر میرسد اما شاخص املاح کل (TDS) تغییری نکرده یا حتی کمی افزایش مییابد.
