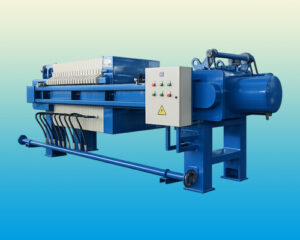

فیلتر پرس ۱۰۰×۱۰۰ هیدرولیک برقی ۴۰ قابه
فیلتر پرس (Filter Press) برای جداسازی جامد از مایع و آبگیری لجن، دوغاب و پساب صنعتی به کار می رود. خروجی دستگاه معمولا شامل فیلتریت و کیک جامد است و کیفیت هر دو خروجی به مشخصات خوراک، نوع صفحه، پارچه، پمپ و نحوه تنظیم سیکل بستگی دارد. رهاب سازه فیلتر پرس را متناسب با شرایط پروژه، ظرفیت مورد نیاز، رطوبت هدف کیک و سطح اتوماسیون انتخاب و طراحی می کند. اگر هدف خرید دستگاه است، بهتر است قبل از مقایسه قیمت یا ابعاد، اطلاعات خوراک و نتیجه مورد انتظار مشخص شود. فیلتر پرس یکی از تجهیزات تصفیه آب و پساب صنعتی است و در معدن، سنگبری، صنایع شیمیایی، غذایی، فلزی و تصفیه فاضلاب کاربرد دارد.
فیلتر پرس یک دستگاه فیلتراسیون فشاری است. دوغاب وارد محفظه هایی می شود که بین صفحات فیلتر شکل گرفته اند. سطح صفحات با پارچه فیلتر پوشانده می شود؛ مایع از پارچه عبور می کند و ذرات جامد روی آن باقی می مانند تا به تدریج کیک تشکیل شود. صفحات در زمان کار باید کاملا بسته و آب بندی باشند. نیروی بستن می تواند با سازوکار دستی یا سیستم هیدرولیکی تامین شود. پمپ تغذیه نیز خوراک را با دبی و فشار مناسب وارد دستگاه می کند.
در فیلتر پرس ممبران، پس از تشکیل اولیه کیک، امکان فشردن ثانویه برای کاهش بیشتر رطوبت یا کوتاه شدن بخشی از سیکل وجود دارد. ظرفیت دستگاه فقط از روی حجم پساب تعیین نمی شود. درصد جامد، اندازه ذرات، ویسکوزیته، دما، pH، قابلیت آبگیری لجن، کیفیت مورد انتظار فیلتریت و رطوبت هدف کیک در انتخاب دستگاه اثر دارند.
انواع فیلتر پرس را باید براساس معیار درست از هم جدا کرد. دستی، هیدرولیکی و اتوماتیک بیشتر به روش بستن صفحات و میزان مکانیزه بودن دستگاه مربوط هستند؛ چمبر و ممبران به ساختار صفحه و شیوه آبگیری مربوط می شوند. فیلتر پرس کوچک و آزمایشگاهی نیز برای ظرفیت پایین، پایلوت یا بررسی رفتار دوغاب استفاده می شود.
فیلتر پرس دستی برای ظرفیت های محدود، تعداد سیکل کمتر و پروژه هایی مناسب است که حضور اپراتور مشکلی ایجاد نمی کند. باز و بسته کردن صفحات و تخلیه کیک در این مدل وابستگی بیشتری به نیروی انسانی دارد. ساختار ساده تر و تجهیزات کنترلی کمتر، هزینه اولیه را کاهش می دهد؛ اما در خطوط پرتکرار یا ظرفیت بالا، زمان تخلیه و نیاز به اپراتور باید جدی تر بررسی شود.
در فیلتر پرس هیدرولیکی، جک و پاورپک نیروی لازم برای فشردن و نگه داشتن صفحات را تامین می کنند. این ساختار در دستگاه های صنعتی متداول است و امکان کنترل پایدارتر نیروی بستن را فراهم می کند. باز کردن صفحات و تخلیه کیک می تواند دستی باشد یا با تجهیزات مکانیزه انجام شود.
فیلتر پرس اتوماتیک زمانی ارزش بیشتری دارد که تعداد سیکل بالا، محدودیت نیروی انسانی یا نیاز به تکرارپذیری فرایند مطرح باشد. جابه جایی صفحات، تخلیه کیک، شستشوی پارچه و کنترل توالی سیکل می توانند طبق طراحی دستگاه خودکار شوند. اتوماسیون به تنهایی کیفیت آبگیری را بهتر نمی کند؛ نتیجه همچنان به انتخاب صحیح صفحه، پارچه، پمپ و تنظیم سیکل وابسته است.
در فیلتر پرس چمبر، فرورفتگی صفحات پس از بسته شدن، محفظه تشکیل کیک را ایجاد می کند. دوغاب وارد این محفظه ها می شود و با ادامه فیلتراسیون، کیک شکل می گیرد. این مدل برای بسیاری از کاربردهای صنعتی قابل استفاده است و وقتی ساختار ساده تر و هزینه اولیه کنترل شده اهمیت دارد، معمولا یکی از گزینه های اصلی بررسی است.
در فیلتر پرس ممبران، پس از تشکیل کیک، غشای انعطاف پذیر صفحه با سیال فشاری منبسط می شود و فشار ثانویه به کیک وارد می کند. این مرحله می تواند رطوبت کیک را کمتر کند یا زمان بخش پایانی سیکل را کاهش دهد. ممبران زمانی منطقی تر است که هزینه حمل کیک، ارزش محصول جامد، رطوبت نهایی یا زمان سیکل برای پروژه اهمیت بالایی داشته باشد.
فیلتر پرس کوچک و آزمایشگاهی برای تست دوغاب، انتخاب اولیه پارچه، بررسی تشکیل کیک و ارزیابی شرایط فیلتراسیون استفاده می شود. این دستگاه می تواند برای آزمایشگاه، پایلوت یا تولید محدود به کار رود. در پروژه های بزرگ تر، نتایج تست می توانند مبنای دقیق تری برای انتخاب سطح فیلتراسیون و زمان سیکل فراهم کنند.
تفاوت اصلی چمبر و ممبران در شیوه آبگیری پس از تشکیل اولیه کیک است. در مدل چمبر، آبگیری با فشار خوراک و ادامه فیلتراسیون انجام می شود. در مدل ممبران، امکان اعمال فشار ثانویه از طریق غشا وجود دارد. این تفاوت روی رطوبت کیک، زمان سیکل، تجهیزات جانبی و قیمت دستگاه اثر می گذارد.
اگر دوغاب با چمبر به رطوبت قابل قبول می رسد، انتخاب ممبران لزوما توجیه ندارد. اگر کاهش رطوبت کیک یا زمان سیکل هزینه قابل توجهی را در حمل، دفع یا تولید کم می کند، ممبران می تواند ارزش بیشتری ایجاد کند. برای تصمیم نهایی، تست دوغاب از حدس براساس نام صنعت قابل اتکاتر است.
انتخاب فیلتر پرس باید از خوراک و خروجی مورد انتظار شروع شود. اگر فقط دبی مایع مشخص باشد ولی درصد جامد و رفتار آبگیری لجن معلوم نباشد، انتخاب تعداد صفحات و ظرفیت دستگاه می تواند اشتباه باشد.
اگر رفتار دوغاب مشخص نیست، نمونه خوراک یا نتایج تست قبلی ارزش زیادی دارد. این اطلاعات می توانند از انتخاب دستگاه بزرگ تر از نیاز، کوچک تر از نیاز یا انتخاب نادرست پارچه جلوگیری کنند.
صفحات، پارچه، پمپ تغذیه، سیستم بستن و شاسی باید به عنوان یک مجموعه انتخاب شوند. تقویت یک جزء، ضعف انتخاب جزء دیگر را جبران نمی کند.
صفحات محفظه تشکیل کیک و مسیر خروج فیلتریت را می سازند. پلی پروپیلن در بسیاری از کاربردهای صنعتی رایج است، اما انتخاب جنس صفحه باید با دما، فشار، سازگاری شیمیایی، وزن مجموعه و نوع فرایند هماهنگ باشد. صفحات چدنی یا فلزی یک نوع فرایندی مستقل نیستند؛ آنها انتخاب متریالی برای شرایط خاص هستند.
پارچه فیلتر روی شفافیت فیلتریت، سرعت تشکیل کیک، گرفتگی سطح و سهولت تخلیه اثر مستقیم دارد. جنس الیاف، نوع بافت و مشخصات پارچه باید با اندازه ذرات، pH، دما و ماهیت دوغاب هماهنگ شوند. برای بررسی کامل تر و ابزار انتخاب، صفحه پارچه فیلتر پرس را ببینید.
پمپ تغذیه باید با تغییر مقاومت کیک در طول سیکل سازگار باشد. نوع دوغاب، ویسکوزیته، دبی و فشار مورد نیاز در انتخاب پمپ موثر هستند. انتخاب صرف براساس حداکثر دبی یا حداکثر فشار، بدون توجه به رفتار واقعی سیکل، معیار مناسبی نیست.
شاسی وزن صفحات و نیروهای وارد بر دستگاه را تحمل می کند. سیستم هیدرولیک نیز در مدل های مربوط، نیروی بستن صفحات را تامین و حفظ می کند. ابعاد دستگاه، تعداد صفحات و روش تخلیه در طراحی این دو بخش اثر دارند.
سطح کنترل می تواند از فرمان ساده پمپ و پاورپک تا جابه جایی خودکار صفحات، شستشوی پارچه و کنترل توالی سیکل متفاوت باشد. سینی چکه گیر، سیستم شستشو، دمش هوا، صفحه کش، هاپر یا نوار تخلیه نیز فقط در صورت نیاز پروژه اضافه می شوند.
چرخه کار با بستن و آب بندی صفحات شروع می شود. سپس پمپ، دوغاب را وارد محفظه های بین صفحات می کند. مایع از پارچه عبور می کند و جامدات روی سطح پارچه باقی می مانند. با رشد کیک، مقاومت عبور مایع بیشتر و دبی فیلتریت کمتر می شود.
پایان سیکل بهتر است فقط با تایمر تعیین نشود. افت دبی فیلتریت، فشار، وضعیت کیک و کیفیت خروجی می توانند مبنای دقیق تری برای پایان کار باشند.
ابعاد و مشخصات فنی فیلتر پرس با ظرفیت و سفارش پروژه تغییر می کند. برای مقایسه دو دستگاه، تعداد و ابعاد صفحات، حجم محفظه کیک، نوع صفحه، سیستم بستن، پمپ و سطح اتوماسیون باید کنار ابعاد کلی دستگاه بررسی شوند.
جدول عددی مدل ها باید براساس مشخصات واقعی دستگاه های قابل ساخت تکمیل شود. استفاده از اعداد عمومی برای ابعاد، فشار یا ظرفیت بدون تعیین مدل، برای تصمیم خرید قابل اتکا نیست.
ظرفیت فیلتر پرس بهتر است از مقدار جامدی که در هر سیکل باید آبگیری شود و تعداد سیکل های قابل انجام در زمان بهره برداری محاسبه شود. دبی مایع به تنهایی کافی نیست، چون دو جریان با دبی یکسان می توانند درصد جامد و قابلیت آبگیری متفاوتی داشته باشند.
برای برآورد ظرفیت، مقدار خوراک، درصد جامد، چگالی، ضخامت هدف کیک، زمان سیکل و ساعات کار روزانه بررسی می شوند. برای جزئیات و ابزار مرتبط، صفحه محاسبه ظرفیت را ببینید.
فشار کاری و زمان چرخه به نوع دوغاب، پمپ، پارچه، ضخامت کیک و رطوبت هدف وابسته هستند. فشار بیشتر همیشه نتیجه بهتر ایجاد نمی کند و باید در محدوده طراحی دستگاه و صفحات باقی بماند. در ابتدای سیکل مقاومت بستر کمتر است و با تشکیل کیک افزایش پیدا می کند. تنظیم دبی و فشار باید با این تغییر هماهنگ باشد. برای توضیح کامل و ابزار محاسباتی، صفحه فشار و زمان چرخه را ببینید.
فیلتر پرس زمانی استفاده می شود که هدف، کاهش آب موجود در لجن یا دوغاب، بازیابی مایع، کاهش حجم پسماند یا جداسازی محصول جامد باشد.
در معدن و سنگبری، سایش ذرات، درصد جامد و نحوه تخلیه کیک اهمیت بیشتری دارند. در صنایع شیمیایی، سازگاری متریال با خوراک اولویت بالاتری پیدا می کند. به همین دلیل یک مدل ثابت برای همه صنایع مناسب نیست.
فیلتر پرس می تواند کیک قابل تخلیه و فیلتریت قابل بازیابی تولید کند، اما نتیجه به قابلیت آبگیری خوراک و انتخاب صحیح تجهیزات وابسته است.
قیمت فیلتر پرس به ظرفیت و مشخصات واقعی دستگاه بستگی دارد. ابعاد و تعداد صفحات، چمبر یا ممبران بودن، جنس پارچه، سیستم هیدرولیک، پمپ تغذیه و سطح اتوماسیون از عوامل اصلی قیمت هستند. صفحه کش، شستشوی پارچه، دمش هوا، سینی چکه گیر، هاپر یا نوار تخلیه و تجهیزات کنترلی نیز می توانند مبلغ نهایی را تغییر دهند. هنگام مقایسه دو پیشنهاد، فقط عدد نهایی را نبینید؛ محدوده تامین و لیست تجهیزات باید کنار قیمت مقایسه شوند. قیمت عددی بدون تاریخ و مشخصات فنی برای این محصول قابل اتکا نیست. برای استعلام دقیق، حداقل باید نوع خوراک، ظرفیت مورد نیاز، نوع دستگاه و سطح اتوماسیون مشخص باشند.
در رهاب سازه، مشخصات فیلتر پرس براساس شرایط پروژه تعیین می شود. نوع و مقدار خوراک، کیفیت مورد انتظار فیلتریت، رطوبت هدف کیک، محدودیت فضا و نحوه تخلیه در انتخاب صفحات، پارچه، پمپ، شاسی و سیستم کنترل اثر دارند. برای محیط خورنده، خوراک ساینده، دمای خاص یا کاربردهای حساس، متریال قطعات در تماس با سیال باید جداگانه بررسی شود. این تصمیم بهتر است پیش از نهایی شدن ساخت انجام شود، چون تغییر تعداد صفحات، پمپ یا سطح اتوماسیون بعد از ساخت می تواند روی شاسی، سیستم هیدرولیک و فضای نصب اثر بگذارد.
در خرید فیلتر پرس، ابعاد صفحه و قیمت به تنهایی معیار کافی نیستند. دو دستگاه با اندازه ظاهری مشابه می توانند از نظر حجم واقعی کیک، نوع صفحه، پارچه، پمپ و سطح اتوماسیون عملکرد متفاوتی داشته باشند.
رطوبت مورد انتظار کیک و کیفیت مورد نیاز فیلتریت را مشخص کنید.
دبی، درصد جامد، pH، دما و ماهیت ذرات خوراک را قبل از استعلام آماده کنید.
اگر نیروی انسانی محدود است یا تعداد سیکل بالا است، اتوماسیون را از ابتدا در طراحی ببینید.
نوع صفحه، تعداد صفحات، جنس پارچه، نوع پمپ و تجهیزات جانبی را در پیشنهاد فنی شفاف بخواهید.
فضای باز شدن صفحات، مسیر خروج کیک و دسترسی برای شستشو و سرویس را پیش از خرید بررسی کنید.
در پروژه های حساس، تست دوغاب یا داده عملیاتی مشابه می تواند ریسک انتخاب نادرست را کاهش دهد.
در انتها، سوالات پرتکراری که کاربران درباره فیلتر پرس مطرح کرده اند را به اشتراک می گذاریم.
اصطلاح «فیلتر پرس خانگی» دسته بندی استاندارد صنعتی نیست و معمولا برای دستگاه های کوچک یا دستی استفاده می شود. اگر ظرفیت پایین دارید، دستگاه را براساس خوراک و مقدار جامد انتخاب کنید، نه صرفا عنوان خانگی.
برای ظرفیت محدود و تعداد سیکل کمتر مناسب است. اگر تعداد سیکل بالا است یا کاهش نیروی انسانی اهمیت دارد، مدل هیدرولیکی یا اتوماتیک گزینه مناسب تری برای بررسی است.
چمبر با فشار خوراک کیک را تشکیل می دهد، اما ممبران امکان فشردن ثانویه کیک را دارد. ممبران زمانی بررسی می شود که کاهش رطوبت کیک یا کوتاه شدن زمان سیکل اهمیت بیشتری داشته باشد.
برای تست دوغاب، پایلوت، تحقیق و تولید محدود استفاده می شود. نتایج تست می توانند در انتخاب پارچه و طراحی دستگاه صنعتی بزرگ تر استفاده شوند.
براساس مقدار جامد قابل آبگیری در هر سیکل، درصد جامد خوراک، تعداد سیکل و حجم محفظه کیک انتخاب می شود. دبی مایع به تنهایی کافی نیست.
بستگی دارد به اندازه ذرات، pH، دما، نوع دوغاب و کیفیت مورد انتظار فیلتریت. انتخاب نهایی بهتر است با اطلاعات فرایندی یا تست انجام شود.
بستگی دارد به طراحی دستگاه، نوع صفحات، پمپ و رفتار دوغاب. فشار مجاز باید از مشخصات فنی همان دستگاه پیروی کند و افزایش خودسرانه فشار توصیه نمی شود.
آلودگی سطح آب بندی، چروک یا نصب نامناسب پارچه، هم راستا نبودن صفحات، آسیب صفحه یا کافی نبودن نیروی بستن از علت های رایج هستند. قبل از افزایش فشار خوراک، علت نشتی باید مشخص شود.
گرفتگی پارچه، پایان زودهنگام سیکل، انتخاب نامناسب پمپ، شرایط نامناسب خوراک یا قابلیت پایین آبگیری لجن می توانند باعث رطوبت بیشتر کیک شوند. تشخیص علت باید از بررسی خوراک و روند واقعی سیکل شروع شود.
بله. فیلتر پرس در بسیاری از فرایندهای معدنی برای آبگیری باطله یا کنسانتره استفاده می شود، اما صفحه، پارچه، پمپ و سیستم تخلیه باید با درصد جامد، سایش و مشخصات دوغاب همان معدن انتخاب شوند.
