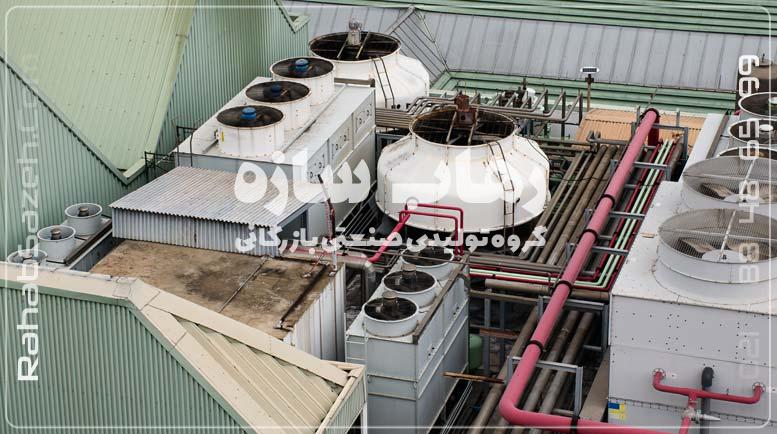

در سیستم های تهویه مطبوع و فرآیندهای صنعتی، اختلال در عملکرد برج خنک کننده مستقیما راندمان چیلر و خط تولید را کاهش می دهد. افزایش ناگهانی دمای آب خروجی، پرتاب قطرات آب و لرزش غیرعادی از نشانه های اصلی خطا هستند. عیب یابی اصولی برج خنک کننده مبتنی بر اندازه گیری پارامترهای هیدرولیکی و ترمودینامیکی است. این اقدام مانع از بروز خسارت های سنگین به تجهیزات می شود.
فرمولاسیون و شاخص های کلیدی ارزیابی ترمودینامیکی برج خنک کننده
برای تشخیص صحیح عیب، ابتدا شاخص های اصلی عملکرد دستگاه را محاسبه می کنیم:
دامنه سرمایش (Range): Tin – Tout (اختلاف دمای آب ورودی و خروجی)
تقرب حرارتی (Approach): Tout – Twb (اختلاف دمای آب خروجی و دمای مرطوب محیط)
راندمان ترمودینامیکی (Efficiency): (Tin – Tout) / (Tin – Twb) × 100
اگر مقدار Approach از حد استاندارد طراحی (۲٫۵ تا ۵ درجه سانتی گراد) فراتر رود، سیستم دچار افت راندمان تبخیر در پکینگ ها شده است.
چک لیست تشخیصی اولیه قبل از دستکاری فنی
پیش از باز کردن قطعات مکانیکی کولینگ تاور، بررسی ۳ متغیر محیطی ضروری است:
- تغییرات دمای حباب مرطوب محیط: افزایش ناگهانی رطوبت یا دمای هوا، دمای آب خروجی را بالا می برد.
- افزایش بار حرارتی فرآیند: ورود ماشین آلات جدید به مدار، بار حرارتی را از ظرفیت نامی برج بالاتر می برد.
- افت دبی جریان هیدرولیکی: گرفتگی صافی استرینر یا خرابی پمپ، الگوی توزیع آب روی پکینگ را مختل می کند.
جدول عیب یابی جامع بخش های ۵ گانه کولینگ تاور
جدول زیر علل ریشه ای و روش های اصلاحی عیوب متداول در ۵ بخش اصلی برج خنک کننده را طبق استانداردهای CTI خلاصه می کند:
| بخش اصلی دستگاه | نشانه عیب و مشکل فنی | علت احتمالی ریشه ای | روش رفع عیب و اقدام اصلاحی |
|---|---|---|---|
| پکینگ مدیا | افزایش دمای آب خروجی، ایجاد کانال زنی آب، فروپاشی ساختاری مدیا | رسوب گذاری آهکی، گرفتگی بیوفیلمی و جلبک، تغییر شکل حرارتی پکینگ های PVC | شستشوی شیمیایی اسیدی با اسید سولفامیک مهارشده، تعویض مدیاهای تخریب شده با نمونه های ضد رسوب PP. |
| توزیع آب و پاشش | پرتاب قطرات آب به خارج (Drift Loss)، خشک ماندن بخش هایی از پکینگ، پاشش نامنظم | گرفتگی یا شکستگی نازل ها، جابجایی یا تخریب صفحات قطره گیر، فشار غیرمجاز منیفولد | بررسی و تعویض قطره گیر برج خنک کننده، پاک سازی رسوبات و تعویض نازل برج خنک کننده با نمونه های ضدگرفتگی. |
| سیستم محرکه فن | لرزش شدید بدنه، صدای غیرعادی بلبرینگ، افت جریان هوای عبوری (CFM) | خروج فن از بالانس دینامیکی، ناهم راستایی شفت موتور و گیربکس، فرسودگی تسمه ها، نامنظم بودن زاویه پره ها | بالانس دینامیکی پروانه های فن طبق استاندارد ISO ۱۹۴۰، تنظیم زاویه پره ها با زاویه سنج دیجیتال، تعویض بلبرینگ ها. |
| حوضچه آب سرد | افت شدید سطح آب، مکش هوا به داخل پمپ (Vortexing)، سرریز مداوم آب از حوضچه | تنظیم نبودن شیر شناور، خرابی صفحه گرداب گیر، نشتی در اتصالات و بدنه حوضچه | تنظیم ارتفاع شناور مکانیکی یا الکترونیکی، نصب صفحه گرداب گیر استاندارد روی خروجی آب، آب بندی لایه های فایبرگلاس. |
| کیفیت شیمیایی آب | کدر شدن آب حوضچه، خوردگی بدنه فلزی یا کویل ها، رشد شدید باکتری و جلبک | افزایش غلظت نمک های محلول (TDS بالا)، عدم اجرای بلوداون منظم، عدم تزریق دوز صحیح بایوساید | تنظیم سیستم تخلیه زیرآب اتوماتیک، تزریق منظم بایوسایدها و شستشوی دوره‌ای مدار هیدرولیک. |
تحلیل علت پرتاب قطرات آب (Drift Loss)
پرتاب قطرات آب همراه با هوای خروجی فن یکی از رایج ترین مشکلات عملیاتی است. این پدیده علاوه بر مصرف بی رویه آب، زنگ زدگی تجهیزات مجاور را به همراه دارد. در سیستم های استاندارد، میزان فرار قطرات نباید از ۰٫۰۰۵ درصد دبی کل فراتر رود.
فرار قطرات و راهکارهای مهار
شکستگی یا جابجایی صفحات قطره گیر مهم ترین علت فنی پرتاب آب است. قطره گیرها با تغییر دادن مسیر جریان هوا، قطرات آب را به حوضچه باز می گردانند. همچنین افزایش فشار پاشش نازل ها سرعت خروجی قطرات را بالا می برد.
استفاده از بدنه مقاوم در برج خنک کننده فایبرگلاس همراه با قطره گیرهای لانه زنبوری، میزان پرتاب آب را به کمتر از ۰٫۰۰۱ درصد می رساند.
علت خنک نکردن و افت راندمان حرارتی
عدم کاهش دمای آب خروجی ناشی از اختلال در مکانیسم انتقال حرارت تبخیری است. بخش عمده تبخیر روی سطح پکینگ ها رخ می دهد. بنابراین برهم خوردن نسبت جریان هوا به آب، راندمان سیستم را خنثی می سازد.

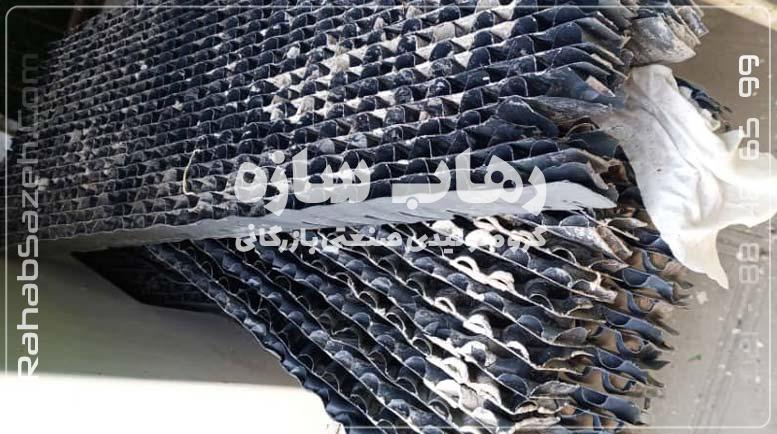

انسداد پکینگ و پدیده سیرکولاسیون مجدد
تراکم رسوبات آهکی روی سطوح پکینگ، کانال های عبور هوا را مسدود می کند. در صورت رسوب زدایی ناموفق، اجرای فرآیند رسوب زدایی و تعویض پکینگ تنها راهکار بازگرداندن ظرفیت برج است. علاوه بر این، سیرکولاسیون مجدد زمانی اتفاق می افتد که هوای داغ خروجی دوباره وارد لوورها شود.

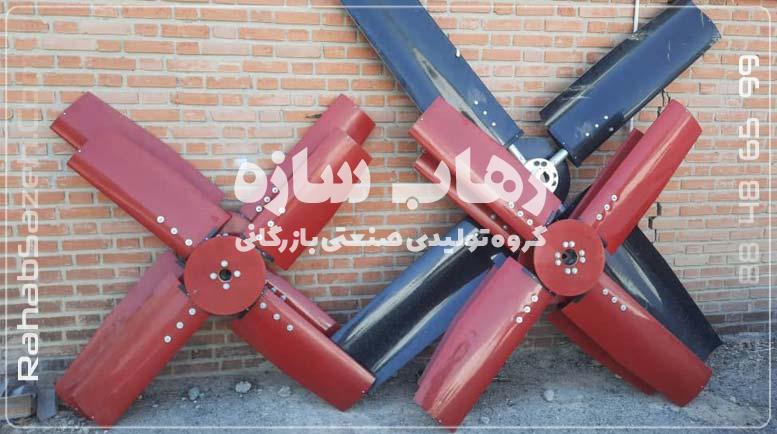

تحلیل لرزش فن و صداهای ناهنجار مکانیکی
لرزش شدید در مجموعه فن یکی از علائم حیاتی خطرناک است. این مشکل در صورت عدم توجه منجر به شکستن پره ها و آسیب به شفت موتور می شود.
عوامل ایجاد نوسان و ناهم آهنگی مکانیکی
- عدم بالانس دینامیکی فن: نشست رسوبات روی پره ها جرم پروانه فن را غیرهمگن می کند.
- تنظیم نبودن زاویه پره ها: تفاوت زاویه حمله پره ها نیروی نامتقارن ایجاد کرده و لرزش شدید می آفریند.
- فرسودگی بلبرینگ ها: ورود رطوبت به بلبرینگ ها ساچمه ها را خرد کرده و صدای ناهنجار تولید می کند.
- ناهم راستایی کوپلینگ و شفت: عدم هم راستایی بین شفت موتور و گیربکس لرزش ایجاد می کند.
برنامه پایش ادواری و نگهداری پیشگیرانه
اجرای برنامه زمان بندی شده بازرسی، بهترین روش برای جلوگیری از توقف ناگهانی سیستم است. این فرآیند را در فواصل مشخص پیگیری می کنیم:
برنامه زمان بندی بازرسی های مهندسی کولینگ تاور
ارزیابی هفتگی: عملکرد شناور حوضچه، pH و TDS آب و آمپر موتور را چک کنید.
پایش ماهانه: الگوی پاشش نازل ها، کشش تسمه ها و نشتی لوله ها را بازبینی کنید.
سرویس شش ماهانه: پکینگ ها را شستشو داده، رسوب زدایی شیمیایی کرده و بلبرینگ ها را گریس کاری کنید.
راهنمای عملیاتی رفع اختلالات پیچیده کولینگ تاور
عیب یابی اصولی برج خنک کننده به معنای تحلیل ریشه ای دلایل عیب و اصلاح فرآیند ترمودینامیکی است. انتخاب قطعات یدکی باکیفیت مانند پکینگ های ضد رسوب و قطره گیرهای لانه زنبوری، طول عمر برج را به شدت افزایش می دهد. همچنین ارزیابی مداوم شاخص های تقرب حرارتی، پایداری خنک کاری تجهیزات صنعتی را تضمین می نماید.
سوالات متداول (FAQ)
اصلی ترین علت پرتاب آب از برج خنک کننده چیست؟
شکستگی، جابجایی یا فرسودگی صفحات قطره گیر، همراه با افزایش غیرمجاز فشار پاشش نازل ها و بالا رفتن سرعت هوای عبوری، قطرات آب را به بیرون می راند.
چرا دمای آب خروجی کولینگ تاور خنک نمی شود؟
گرفتگی رسوبی پکینگ ها، توزیع غیریکدست آب توسط نازل ها، افت دبی هوای فن و وقوع پدیده گردش هوای ثانویه (Recirculation) علت های اصلی خنک نکردن برج هستند.
دلیل اصلی لرزش شدید فن برج خنک کننده چیست؟
خروج پروانه فن از بالانس دینامیکی بر اثر رسوب گیری، یکسان نبودن زاویه پره ها (Pitch Angle)، و ناهم راستایی شفت موتور و گیربکس لرزش شدید ایجاد می کنند.
چه زمانی نیاز به تعویض پکینگ های برج خنک کننده است؟
اگر اسیدشویی شیمیایی قادر به پاکسازی رسوبات سخت نباشد یا ساختار PVC پکینگ لهیدگی و تغییر شکل حرارتی پیدا کند، باید پکینگ ها را تعویض کنید.
علت ایجاد پدیده گرداب (Vortexing) در حوضچه آب سرد چیست؟
کم بودن سطح آب حوضچه، تنظیم نبودن شناور یا نداشتن صفحه گرداب گیر (Anti-Vortex Plate) روی دهانه خروجی پمپ هوا را مکش کرده و گرداب می سازد.
چگونه آمپر کشیدن غیرمجاز موتور فن را رفع کنیم؟
با تمیزکاری پکینگ های مسدودشده، کاهش زاویه پره فن (Pitch Angle) و بررسی سلامت بلبرینگ های موتور و گیربکس می توانید مشکل آمپر کشیدن را برطرف کنید.
لزوم استفاده از بلوداون اتوماتیک در برج خنک کننده چیست؟
تخلیه زیرآب یا بلوداون منظم از بالارفتن غلظت نمک های محلول (TDS) جلوگیری می کند و مانع تشکیل رسوبات آهکی روی پکینگ ها می شود.
چه اقداماتی مانع رشد باکتری لژیونلا در حوضچه برج خنک کننده می شود؟
تزریق دوز مشخص بایوسایدهای کلره، شستشوی دوره‌ای حوضچه و جلوگیری از ماندابی آب جلوی تکثیر میکروب ها و باکتری لژیونلا را می گیرد.
