تشکيل رسوب‌های سخت آهکی در لوله‌ها، کویل‌های حرارتی دیگ بخار و مبدل‌های موتورخانه، ناشی از حضور یون‌های کلسیم و منیزیم است. اجرای صحیح نصب سختی گیر رزینی، تنها راهکار قطعی برای خنثی‌سازی این املاح و افزایش طول عمر تجهیزات تأسیساتی محسوب می‌شود. نصب غیراصولی این تجهیزات منجر به پدیده‌هایی نظیر افت شدید فشار، فرار رزین به خط تصفیه و اختلال در سیکل احیا خواهد شد. رعایت یک چک‌لیست فنی گام‌به‌گام، عملکرد بی‌نقص سیستم را تضمین می‌سازد.
چک‌لیست تجهیزات و جانمایی پیش از نصب سختی‌گیر
پیش از آغاز عملیات لوله‌کشی، انتخاب محل مناسب و آماده‌سازی اتصالات استاندارد الزامی است. سطح زیر مخزن باید کاملاً تراز و بتنی باشد تا از فشار نابرابر به پایه مخزن جلوگیری شود. محیط نصب باید مسقف، فاقد یخ‌زدگی (دمای بالای ۵ درجه سانتی‌گراد) و دارای تهویه مناسب باشد.
تجهیزات هیدرولیکی مورد نیاز شامل موارد زیر است:
- شیر یک‌طرفه (Check Valve): نصب در ورودی اصلی جهت جلوگیری از بازگشت آب‌نمک به شبکه شهری.
- مهره و ماسوره‌ها (Unions): اتصال ورودی و خروجی با مهره‌ماسوره جهت جدا کردن راحت دستگاه هنگام تعمیرات.
- خط فاضلاب مجزا: کف‌شور یا خط فاضلاب نزدیک به دستگاه جهت تخلیه آب بکواش.
جهت انتخاب صحیح ابعاد مخزن و فشار کاری، می‌توانید نسبت به ارزیابی مشخصات فنی و خرید سختی گیر رزینی فلزی و FRP اقدام نمایید.

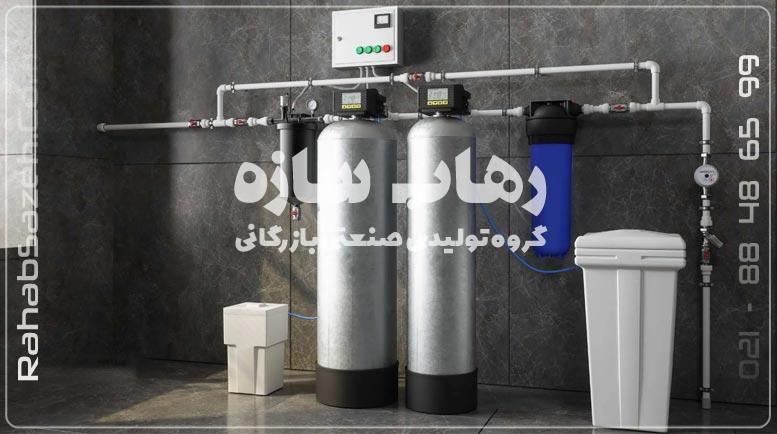

نقشه خطی لوله‌کشی بای‌پاس (Bypass Piping Scheme)
طراحی مسیر بای‌پاس (کنارگذر) مهم‌ترین گام در لوله‌کشی سختی‌گیر است. مدار بای‌پاس به اپراتور اجازه می‌دهد تا هنگام سرویس، تعمیرات یا تعویض رزین، جریان آب ساختمان را بدون قطعی برقرار نگه دارد.
نقشه خطی مدار بای پاس سختی گیر
[ شیر بای‌پاس اصلی (Normally Closed) ] ┌─────────────────────────────── ( شیر C ) ───────────────────────────────┐ │ │ │ (شیر A) (شیر B) │ ├───[شیر ورودی]───► [ پورت IN ] ─── (مخزن سختی‌گیر) ───► [ پورت OUT ] ───[شیر خروجی]───► آب نرم به تأسیسات خط آب شهری
عملکرد شیرهای بای‌پاس: در حالت سرویس عادی، شیر A و B باز و شیر C کاملاً بسته است. هنگام تعمیرات دستگاه، شیر A و B را بسته و شیر C را باز می‌کنید تا آب خام بدون قطع شدن در ساختمان جریان یابد.
مراحل شارژ سیلیس و رزین در مخزن سختی‌گیر
شارژ صحیح بستر داخلی مخزن FRP یا فلزی نقش مستقیمی در توزیع یکنواخت آب دارد. مراحل شارژ به ترتیب زیر انجام می‌گیرد:
- جانمایی لوله مرکزی و نازل پایینی: لوله رایزر (Raiser) و نازل خورشیدی پایینی را دقیقاً در مرکز مخزن قرار دهید. بالای لوله رایزر را با چسب یا پارچه بپوشانید تا رزین وارد لوله نشود.
- ریختن سیلیس زیرسازی: ابتدا سیلیس درشت (سایز ۳-۵ mm و ۵-۸ mm) را تا بالای سطح نازل‌های پایینی بریزید. این لایه از انسداد نازل‌ها جلوگیری می‌کند.
- شارژ رزین کاتیونی: مقدار محاسبه‌شده رزین را روی بستر سیلیس بریزید. حتماً بر اساس راهنمای شارژ رزین کاتیونی C100، حدود ۳۰ تا ۴۰ درصد از فضای بالای مخزن (Freeboard) را خالی بگذارید تا امکان انبساط بستر در زمان بکواش وجود داشته باشد.
- نصب شیر کنترلی: چسب بالای لوله رایزر را برداشته، نازل بالایی را به زیر شیر متصل کرده و شیر را روی رزوه گلویی مخزن محکم کنید.

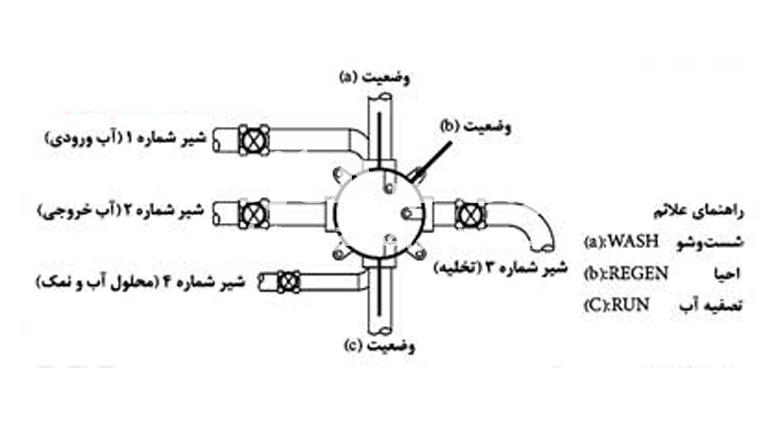

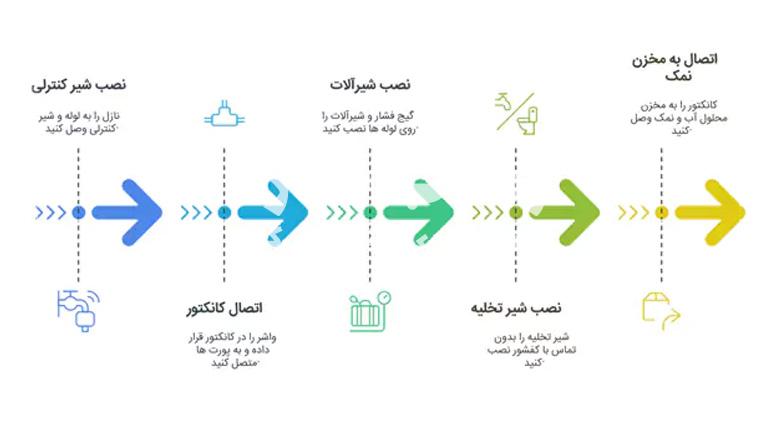

راهنمای پورت‌های شیر کنترلی (علامت‌های روی شیر)
برای جلوگیری از اتصال اشتباه لوله‌ها، علائم حک‌شده روی بدنه شیرهای کنترلی را طبق جدول زیر متصل کنید:
| علامت روی شیر | نام پورت | دستورالعمل اتصال لوله‌کشی |
|---|---|---|
| IN | ورودی (Inlet) | اتصال به لوله آب خام شهری (بعد از شیر یک‌طرفه) |
| OUT | خروجی (Outlet) | اتصال به خط آب نرم ورودی به موتورخانه یا ساختمان |
| DRAIN / DLFC | تخلیه فاضلاب | اتصال شیلنگ به فاضلاب (با رعایت فاصله هوایی Air Gap) |
| BRINE / SALT | مکش آب‌نمک | اتصال شیلنگ سایز ۳/۸ اینچ به ایرکاک (شناور) تانک نمک |
جهت بررسی مشخصات، قیمت تجهیزات و اجرای نحوه نصب شیر سلوولو و اتوماتیک بر روی مخازن، می‌توانید دسته شیرهای کنترلی را بررسی نمایید.

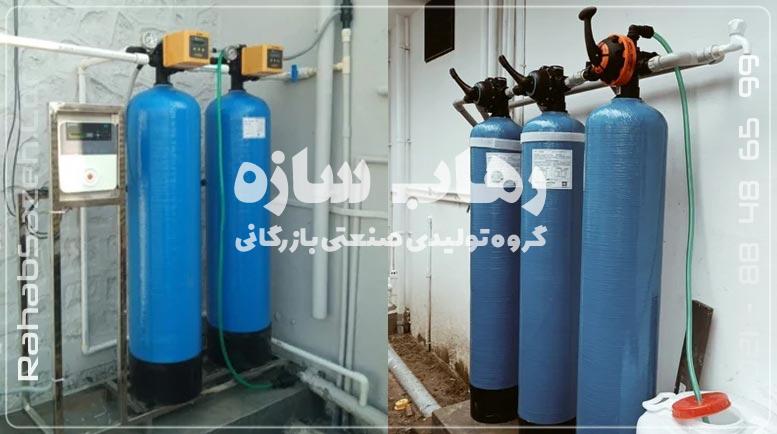

دستورالعمل راه اندازی سختی گیر رزینی و هواگیری اولیه
پس از اتمام اتصالات لوله‌کشی، فرآیند راه‌اندازی و هواگیری اولیه را طبق مراحل زیر اجرا کنید:
- آماده‌سازی تانک نمک: مخزن نمک را با سنگ نمک باخلوص بالا پر کرده و تا نصف ارتفاع نمک، آب اضافه کنید.
- هواگیری اولیه: شیر بای‌پس را ببندید. شیر ورودی (IN) را به آرامی و تا نیمه باز کنید. شیر کنترلی را در حالت Backwash بگذارید تا هوای داخل مخزن از طریق خط فاضلاب کاملاً خارج شود.
- شستشوی اولیه رزین: اجازه دهید دستگاه ۱۰ دقیقه در حالت بکواش و ۵ دقیقه در حالت شستشوی سریع (Fast Rinse) کار کند تا غبار سیلیس و رزین شسته شود.
- برنامه‌ریزی شیر کنترلی: زمان احیا را روی ساعاتی از شب (مثلاً ۲ بامداد) تنظیم کرده و میزان سختی آب خام را وارد کنید. برای آگاهی از نحوه زمان‌بندی، به راهنمای تنظیمات شیر احیای رزین مراجعه فرمایید.
عیب‌یابی عملیاتی و پیشگیری از افت راندمان
اگر پس از راه‌اندازی سختی آب خروجی صفر نشد، دلایل زیر را بررسی کنید:
- عبور آب از خط بای‌پس: از بسته بودن کامل شیر C در مدار بای‌پس اطمینان حاصل کنید.
- عدم مکش نمک: فشار آب ورودی به شیر باید حداقل ۲.۲ بار باشد تا اوریفیس انژکتور عمل کند.
- تخریب یا اشباع رزین: در صورت بروز مشکلات کیفی آب خام، مطالعه دلایل افت راندمان سختی گیر راهگشا خواهد بود.
رویکرد مهندسی در راه اندازی و نگهداری سختی گیر
نصب اصولی سختی گیر رزینی با رعایت نقشه بای‌پس و شارژ دقیق سیلیس زیرسازی، ضامن کارکرد ۵ تا ۸ ساله بستر رزین خواهد بود. پایش ماهانه سطح نمک تانک و تست سختی خروجی با کیت تیتراسیون، از ورود املاح رسوب‌گذار به دیگ‌های بخار و تاسیسات جلوگیری می‌کند.
سوالات متداول (FAQ)
چرا نصب خط بای‌پاس (Bypass) در لوله‌کشی سختی‌گیر ضروری است؟
خط بای‌پاس امکان باز نگه داشتن جریان آب ساختمان را در زمان تعویض رزین، سرویس شیر یا تعمیرات سختی‌گیر بدون نیاز به قطعی کامل آب فراهم می‌سازد.
علت اصلی فرار رزین سختی‌گیر به داخل لوله‌های ساختمان چیست؟
علت اصلی فرار رزین، شکستگی نازل خورشیدی بالایی یا پایینی شیر، یا عدم استفاده از سیلیس زیرسازی استاندارد در کف مخزن است.
میزان فضای خالی (Freeboard) فوقانی مخزن هنگام شارژ رزین چقدر باید باشد؟
همیشه باید حدود ۳۰ تا ۴۰ درصد از فضای بالای مخزن را خالی بگذارید تا بستر رزین در زمان فرآیند بکواش فضای کافی برای انبساط داشته باشد.
حداقل فشار کاری لازم جهت عملکرد انژکتور مکش نمک چقدر است؟
حداقل فشار آب ورودی به پورت IN شیر کنترلی باید ۲.۲ بار (PSI ۳۰) باشد تا ونتوری انژکتور توان مکش آب‌نمک از تانک را داشته باشد.
