در محاسبات ترمودینامیکی و طراحی برج های خنک کننده تبخیری، دمای حباب مرطوب (Wet-Bulb Temperature) کلیدی ترین فاکتور ورودی است. این پارامتر پایین ترین دمای ممکن برای خنک سازی آب از طریق تبخیر را تعیین می کند. بر خلاف دمای حباب خشک، دمای مرطوب تابع مستقیم رطوبت نسبی و فشار بارومتریک محیط است. با توجه به تنوع اقلیمی گسترده در ایران، اتکا به جدول جامع دمای مرطوب شهرهای ایران، جلوی طراحی نامناسب و افت عملکرد کولینگ تاور را در تابستان می گیرد.
فرمول محاسبه پایین ترین دمای آب خروجی برج خنک کننده
دمای آب خروجی از برج خنک کننده تبخیری از رابطه ترمودینامیکی زیر به دست می آید:
Lowest Water Temp (Tout) = Wet-Bulb Temp (Twb) + Approach
در این رابطه، Twb دمای حباب مرطوب محیط و Approach دمای تقرب است. طبق استانداردهای ASHRAE، مقدار Approach را معمولا بین ۲٫۵ تا ۵ درجه سانتی گراد منظور می کنیم.
دمای مرطوب چیست و چه نقشی در طراحی برج دارد؟
دمای حباب مرطوب دمایی است که یک حباب خیس شده در اثر تبخیر آب و عبور جریان هوا پیدا می کند. در چرخه تبخیری کولینگ تاور، بخشی از آب در حال گردش تبخیر می شود تا گرمای مابقی آب را جذب کند. به همین دلیل، دمای آب خروجی هرگز به دمای مرطوب محیط نمی رسد و از آن پایین تر نمی رود.
اختلاف دمای آب خروجی و دمای مرطوب هوا را دمای تقرب می نامیم. بررسی تعاریف مهندسی در مرجع مفهوم دمای تقرب (Approach)، مبنای محاسبات ابعادی پکینگ ها را مشخص می سازد.
جدول جامع دمای حباب مرطوب شهرهای ایران
جدول زیر داده های آماری استاندارد ASHRAE را برای شرایط طراحی تابستانی در مراکز استان ها و شهرهای ایران خلاصه می کند:
| استان | شهر / منطقه | دمای خشک طراحی (°C) | دمای مرطوب طراحی (°C) | کمترین دمای آب خروجی فرضی (°C) |
|---|---|---|---|---|
| تهران | تهران (مهرآباد / شمیران) | ۴۰٫۰ | ۲۳٫۵ | ۲۶٫۵ تا ۲۸٫۵ |
| اصفهان | اصفهان / کاشان | ۳۹٫۵ | ۱۹٫۵ | ۲۲٫۵ تا ۲۴٫۵ |
| خوزستان | اهواز / ماهشهر / آبادان | ۴۸٫۰ | ۲۸٫۵ تا ۳۰٫۰ | ۳۱٫۵ تا ۳۴٫۰ |
| خراسان رضوی | مشهد / نیشابور | ۳۸٫۰ | ۲۱٫۰ | ۲۴٫۰ تا ۲۶٫۰ |
| آذربایجان شرقی | تبریز / مراغه | ۳۵٫۵ | ۱۹٫۰ | ۲۲٫۰ تا ۲۴٫۰ |
| فارس | شیراز / جهرم | ۳۸٫۵ | ۲۰٫۰ | ۲۳٫۰ تا ۲۵٫۰ |
| گیلان | رشت / انزلی | ۳۳٫۰ | ۲۶٫۵ | ۲۹٫۵ تا ۳۱٫۵ |
| هرمزگان | بندرعباس / کیش / قشم | ۳۸٫۰ | ۲۹٫۵ | ۳۲٫۵ تا ۳۴٫۵ |
| یزد | یزد / میبد | ۴۱٫۰ | ۱۸٫۵ | ۲۱٫۵ تا ۲۳٫۵ |
| کرمان | کرمان / سیرجان | ۳۷٫۵ | ۱۷٫۵ | ۲۰٫۵ تا ۲۲٫۵ |
| مرکزی | اراک / ساوه | ۳۷٫۰ | ۱۹٫۰ | ۲۲٫۰ تا ۲۴٫۰ |
| قم | قم | ۴۲٫۰ | ۲۱٫۵ | ۲۴٫۵ تا ۲۶٫۵ |
| بوشهر | بوشهر / عسلویه | ۳۹٫۰ | ۲۹٫۰ | ۳۲٫۰ تا ۳۴٫۰ |
| مازندران | ساری / بابل / آمل | ۳۳٫۵ | ۲۶٫۰ | ۲۹٫۰ تا ۳۱٫۰ |
| سیستان و بلوچستان | زاهدان / چابهار | ۴۰٫۰ | ۲۲٫۰ (زاهدان) / ۲۹٫۰ (چابهار) | ۲۵٫۰ (زاهدان) / ۳۲٫۰ (چابهار) |

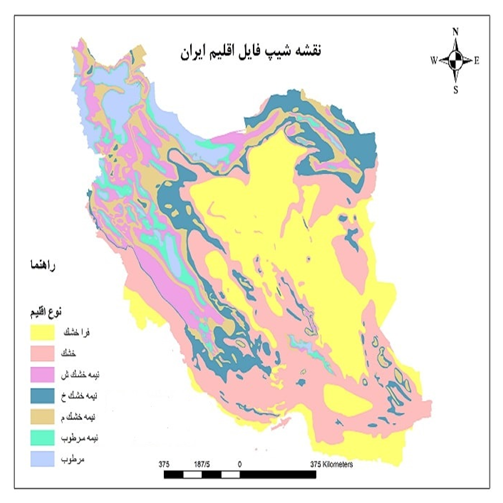

تاثیر اقلیم شهرهای ایران بر عملکرد و ابعاد کولینگ تاور
اختلاف دمای مرطوب در پهنه های اقلیمی ایران، رویکرد متفاوتی را در انتخاب تجهیزات می طلبد:
- مناطق خشک و مرکزی (اصفهان، یزد، کرمان): پایین بودن دمای مرطوب (۱۷٫۵ تا ۲۰ درجه)، پتانسیل خنک سازی بالایی ایجاد می کند. این امر امکان استفاده از برج های فشرده تر را فراهم می سازد. البته بالا بودن تبخیر املاح را تغلیظ می کند. برای محاسبه میزان آب جبرانی، راهنمای محاسبه تبخیر براساس دمای مرطوب را مطالعه کنید.
- مناطق مرطوب و ساحلی (شمال و جنوب): رطوبت نسبی بالا، نیروی محرکه تبخیر را به شدت کاهش می دهد. در این مناطق باید از برج هایی با سطح پکینگ گسترده تر استفاده کنید. همچنین جهت جلوگیری از خوردگی، به کارگیری برج خنک کننده مدار بسته صنعتی توصیه می شود.
اصول انتخاب و سفارش برج خنک کننده براساس دمای مرطوب
انتخاب ظرفیت برج براساس دمای مرطوب متوسط سالانه اشتباهی خطرناک است. زیرا برج در گرم ترین روزهای تابستان دچار خفگی حرارتی می شود. مهندسان تاسیسات حتما باید دمای مرطوب ۱ درصدی یا ۰٫۴ درصدی تابستانی را مبنای محاسبات قرار دهند. جهت بررسی هندسه برج و انتخاب سازه مناسب، مطالعه مقاله انتخاب برج خنک کننده مناسب راهگشا خواهد بود. همچنین برای استعلام ابعاد فنی می توانید صفحه سفارش طراحی برج خنک کننده را بررسی کنید.
تحلیل مهندسی در انتخاب برج براساس اقلیم
دمای حباب مرطوب مرز غیرقابل عبور ترمودینامیکی در تجهیزات تبخیری است. عدم توجه به داده های اقلیمی هر شهر، دمای آب چیلد و فشار کندانسور را بالا می برد. در نتیجه سیستم های سرمایشی در پیک تابستان قطع می شوند. انتخاب دقیق دمای مرطوب همراه با در نظر گرفتن Approach استاندارد، کارکرد بی نقص تاسیسات را تضمین می کند.
سوالات متداول (FAQ)
دمای مرطوب (Wet-Bulb) چیست و چه فرقی با دمای خشک دارد؟
دمای خشک دمای معمولی هوا است که ترمومتر معمولی نشان می دهد؛ اما دمای مرطوب پایین ترین دمای قابل دسترس از طریق تبخیر آب است که مستقیما تحت تاثیر رطوبت نسبی قرار دارد.
آیا برج خنک کننده می تواند آب را به دمایی پایین تر از دمای مرطوب خنک کند؟
خیر، از نظر قوانین ترمودینامیک، دمای آب خروجی هرگز به دمای مرطوب محیط نمی رسد و همواره ۲٫۵ تا ۵ درجه سانتی گراد بالاتر از آن خواهد بود.
دمای مرطوب طراحی شهر تهران چقدر است؟
دمای حباب مرطوب استاندارد طراحی تابستانی برای شهر تهران برابر ۲۳٫۵ درجه سانتی گراد منظور می شود.
چرا در شهرهای جنوبی ابعاد برج خنک کننده بزرگ تر می شود؟
به دلیل بالا بودن دمای مرطوب (بالای ۲۸٫۵ درجه) و رطوبت بالا، پتانسیل تبخیر کاهش می یابد و برای جبران آن باید سطح پکینگ ها و دبی فن افزایش یابد.
منظور از دمای مرطوب ۱ درصدی در استانداردهای ASHRAE چیست؟
دمایی است که تنها در ۱ درصد از ساعات گرم سال (حدود ۳۰ ساعت در تابستان) هوا ممکن است از آن گرم تر شود و مبنای طراحی ایمن برج است.
دمای تقرب (Approach) استاندارد در محاسبات برج خنک کننده چقدر منظور می شود؟
طبق استانداردهای بین المللی، اختلاف دمای آب خروجی برج و دمای حباب مرطوب محیط معمولا بین ۲٫۵ تا ۵ درجه سانتی گراد در نظر گرفته می شود.
چگونه رطوبت نسبی بالای مناطق ساحلی راندمان برج تبخیری را کاهش می دهد؟
رطوبت نسبی بالا ظرفیت هوا برای جذب بخار آب جدید را کم می کند. در نتیجه نیروی محرکه تبخیر افت کرده و راندمان برج کاهش می یابد.
علت قطعی چیلر در پیک تابستان بر اثر انتخاب نادرست دمای مرطوب چیست؟
اگر دمای مرطوب کم تعیین شود، برج نمی تواند آب را به دمای مطلوب برساند. در نتیجه فشار کندانسور چیلر بالا رفته و سیستم به طور اتوماتیک قطع می شود.
