انتخاب هندسه سازه در کولینگ تاورها، تصمیمی بنیادی است که رفتارهای ترمودینامیکی، آیرودینامیکی و نحوه اشغال فضا را تحت تاثیر قرار می دهد. مهندسان طراح در گام نخست انتخاب تجهیزات برودتی، به ارزیابی برج خنک کننده مکعبی (Cubic) در برابر برج خنک کننده مدور (Circular) می پردازند. این مقایسه افت فشار استاتیک، مکانیزم های پاشش آب و قابلیت چیدمان چند سلولی در فضاهای محدود صنعتی را مشخص می سازد.
ارزیابی آیرودینامیکی و ضریب درگ (Drag Coefficient) در دو هندسه مدور و مکعبی
رفتار سیال هوا هنگام برخورد با بدنه برج و افت فشار استاتیک (ΔP) ناشی از هندسه دستگاه را بر اساس معادلات دینامیک سیالات محاسبه می کنیم:
افت فشار استاتیک بدنه: ΔP = ξ × (ρ × v2) / 2
نیروی درگ باد (Wind Force): Fd = 0.5 × Cd × A × ρ × v2
در این روابط، Cd ضریب پایداری آیرودینامیکی است. برج مدور با داشتن Cd حدود ۰٫۵ تا ۰٫۶، مقاومت بسیار کمتری در برابر بارهای جانبی باد نشان می دهد. در حالی که برج های مکعبی با دیواره های مسطح دارای Cd حدود ۱٫۲ تا ۱٫۴ هستند و به سازه داخلی تقویت شده نیاز دارند.
تحلیل آیرودینامیکی و الگوی ورود جریان هوا
نحوه ورود هوا به داخل محفظه خنک کاری و تقاطع آن با قطرات آب، اصلی ترین پارامتر تعیین کننده راندمان ترمودینامیکی دستگاه است.
برج خنک کننده مدور (مکش شعاعی ۳۶۰ درجه)

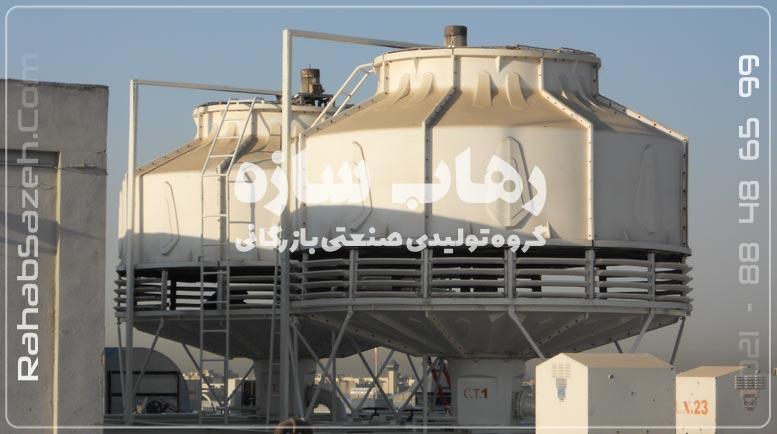

ساختار استوانه ای برج های گرد، امکان ورود هوای شعاعی و ۳۶۰ درجه را از پیرامون حوضچه فراهم می سازد. این الگوی جریان، نقاط مرده را در لبه های پکینگ به حداقل می رساند. همچنین توزیع یکنواخت هوا را بر روی بستر تبخیر تضمین می کند. نبود گوشه های ۹۰ درجه در بدنه، گردابه های آشفته را کاهش داده و افت فشار هوای ورودی را پایین می آورد.
برج خنک کننده مکعبی (ورودی تک وجهی یا دو وجهی)

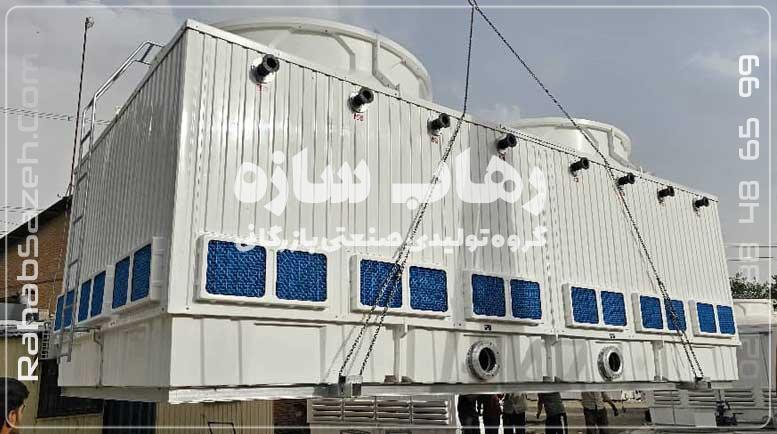

در کولینگ تاورهای مکعبی، هوا از دیواره های جانبی وارد دستگاه می شود. اگرچه وجود گوشه های قائم می تواند مقاومت آیرودینامیکی جزئی ایجاد کند، اما بهره گیری از پلنوم هوای استاندارد، هوا را مستقیما به مرکز پکینگ هدایت می کند.
مقایسه مکانیزم پاشش آب: اسپرینکلر در برابر نازل ثابت
تفاوت در ساختار هیدرولیکی توزیع آب، یکی از نقاط تمایز اصلی میان برج های مدور و مکعبی است:
- اسپرینکلر چرخان در برج مدور: آب ورودی با فشار هیدرولیکی قطعه اسپرینکلر را می چرخاند. خطای بزرگ این سیستم، گیرپاژ مکانیکی بلبرینگ ها بر اثر رسوب کلسیم است. رسوب گرفتگی اسپرینکلر موجب توقف چرخش و خشک ماندن پکینگ می شود. بروز این مشکل، نیاز مداوم به رسوب زدایی اسپرینکلر هلیکوپتری را ایجاد می کند.
- نازل های ثابت مربع پاش در برج مکعبی: در سیستم های مکعبی، آب از طریق نازل های ثابت بدون قطعه متحرک توزیع می شود. این نازل ها گیرپاژ مکانیکی ندارند و پوشش ۱۰۰ درصدی سطح پکینگ را فراهم می کنند. تفاوت ساختاری در سیستم پاشش اسپرینکلر و نازل بر هزینه های تعمیر و نگهداری دستگاه تاثیر مستقیم می گذارد.
مثال کاربردی محاسباتی: مقایسه فضای جانمایی و نیروی باد در برج مکعبی و مدور
برای یک پروژه تهویه مطبوع با نیاز به ۴ سلول برج خنک کننده ۱۰۰ تن (قطر/ضلع ۳ متر)، محاسبات جانمایی فضا و بار آیرودینامیکی باد به شرح زیر است:
۱. محاسبه فضای جانمایی: ۴ برج مدور با رعایت فاصله H/۲ از یکدیگر حداقل به ۱۲۰ متر مربع مساحت نیاز دارند. در حالی که ۴ سلول برج مکعبی ماژولار بدون فضای پرت کاملا به هم می چسبند و تنها ۶۵ متر مربع مساحت اشغال می کنند (۴۵ درصد صرفه جویی در فضای پشت بام).
۲. محاسبه نیروی درگ باد (v = ۳۰ m/s): نیروی درگ باد برای برج مدور Fd = 0.5 × 0.55 × (3 × 3) × 1.2 × (30)2 = ۲۶۷۳ نیوتن است. اما برای برج مکعبی Fd = 0.5 × 1.3 × (3 × 3) × 1.2 × (30)2 = ۶۳۱۸ نیوتن می باشد که نیازمند پایه های شاسی محکم تر است.
بهره وری فضا و قابلیت جانمایی ماژولار
از نظر چیدمان در پشت بام ساختمان ها و فضاهای صنعتی، هندسه مکعبی برتری مطلقی بر هندسه مدور دارد. برج های مدور به دلیل قاعده دایره ای، فضاهای مرده فراوانی ایجاد می کنند. همچنین امکان اتصال دیواره به دیواره چند برج گرد وجود ندارد.

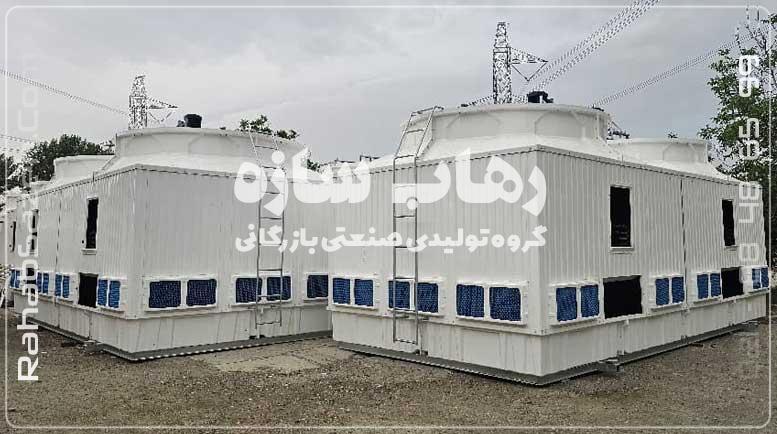

در مقابل، بهره گیری از برج خنک کننده مکعبی فایبرگلاس این امکان را فراهم می سازد که چندین سلول کاملا به یکدیگر متصل شوند. این چیدمان ماژولار باعث صرفه جویی تا ۴۰ درصد در مساحت اشغالی شده و لوله کشی هدرها را ساده تر می کند.
راندمان پکینگ مدیا و برش کاری بستر تبخیر
نوع هندسه برج بر نحوه چیدمان بلوک های پکینگ تاثیرگذار است. بلوک های پکینگ به صورت مکعب مستطیل تولید می شوند. در برج های مکعبی، این بلوک ها بدون نیاز به برش کاری در کنار هم قرار گرفته و هیچ درزی برای بای پاس هوا باقی نمی گذارند. در برج های مدور، بلوک های پکینگ باید به صورت دستی برش های قوسی بخورند. این کار علاوه بر ایجاد ضایعات زیاد پکینگ، امکان ایجاد شکاف در مجاورت بدنه را افزایش می دهد. انتخاب متریال و الگوی نصب در بخش پکینگ برج مکعبی و مدور، راندمان نهایی تبادل حرارت را تعیین می کند.
جدول جامع مقایسه برج خنک کننده مکعبی و مدور
جدول زیر تفاوت های کلیدی دو برج خنک کننده مکعبی و مدور را طبق استانداردهای فنی مقایسه می کند:
| شاخص فنی ارزیابی | برج خنک کننده مکعبی (Cubic) | برج خنک کننده مدور (Circular) |
|---|---|---|
| سیستم توزیع آب | نازل های ثابت مربع پاش (بدون قطعه متحرک) | اسپرینکلر چرخان (متحرک و حساس به رسوب) |
| جانمایی فضا و ماژولار بودن | عالی (امکان نصب چندسلولی بدون فضای پرت) | ضعیف (ایجاد فضاهای مرده فراوان در محیط) |
| مقاومت آیرودینامیکی در برابر باد | ضریب درگ بالا (Cd ≈ ۱٫۳)، نیازمند استراکچر قوی | ضریب درگ پایین (Cd ≈ ۰٫۵)، پایداری بالا در باد |
| سهولت سرویس و تعویض پکینگ | بسیار ساده (دسترسی عالی از درب های جانبی) | سخت (نیاز به برش قوسی بلوک ها و دسترسی دشوار) |
| هزینه های تعمیر و نگهداری (OPEX) | پایین (به دلیل عدم استهلاک قطعات چرخشی آب) | بالا (تعویض مداوم اسپرینکلر و بلبرینگ ها) |
تحلیل مهندسی در انتخاب بهینه برج خنک کننده
انتخاب میان برج خنک کننده مکعبی و مدور نیازمند موازنه میان کیفیت آب عملیاتی، فضای در دسترس و هزینه های چرخه عمر دستگاه است. برج های مدور در پروژه های خرد صنعتی با بودجه محدود کاربرد دارند. اما برای پروژه های تهویه مطبوع، چیلرها و صنایع سنگین، برج خنک کننده مکعبی فایبرگلاس با نازل های ثابت و قابلیت ماژولار، راهکار برتر مهندسی محسوب می شود.
سوالات متداول (FAQ)
چرا برج خنک کننده مکعبی برای چیدمان ماژولار مناسب تر از مدور است؟
برج های مکعبی به دلیل دیواره های مسطح قائم، می توانند کاملا به یکدیگر متصل شده و بدون هیچ فضای پرتی در کنار هم قرار گیرند.
اصلی ترین مشکل سیستم پاشش آب اسپرینکلر چرخان در برج های مدور چیست؟
گیرپاژ مکانیکی بلبرینگ های چرخان بر اثر رسوب کلسیم و املاح آب، توقف چرخش بازوها و خشک ماندن سطح پکینگ اصلی ترین عیب اسپرینکلرها است.
کدام هندسه برج خنک کننده مقاومت بهتری در برابر بارهای باد نشان می دهد؟
برج خنک کننده مدور به دلیل داشتن ساختار استوانه ای و ضریب درگ آیرودینامیکی پایین تر، نیروی باد را منحرف کرده و مقاومت بیشتری در برابر باد دارد.
چرا تعویض پکینگ در برج های مکعبی آسان تر از مدل های گرد است؟
پکینگ ها به صورت بلوک های مستطیلی فابریک در برج مکعبی چیده می شوند، در حالی که در برج مدور تمامی بلوک ها نیازمند برش قوسی دست ساز هستند.
ضریب درگ آیرودینامیکی (Cd) در برج های مدور و مکعبی چقدر تفاوت دارد؟
ضریب درگ برج مدور حدود ۰٫۵ تا ۰٫۶ است، در حالی که دیواره های مسطح برج مکعبی ضریب درگی بین ۱٫۲ تا ۱٫۴ ایجاد می کنند.
چگونه نازل های ثابت مربعی در برج مکعبی پوشش ۱۰۰ درصدی پکینگ ایجاد می کنند؟
الگوی پاشش هرمی و مربعی نازل های ثابت تمام سطح مقطع مستطیلی پکینگ را بدون هیچ هم پوشانی یا نقطه خشکی پوشش می دهد.
چرا پکینگ خوری برج های مدور پرت متریال بالاتری دارد؟
برش زدن گوشه های بلوک های مستطیلی پکینگ برای تطبیق با بدنه استوانه ای مدور، حدود ۱۵ تا ۲۰ درصد پرت و ضایعات متریال ایجاد می کند.
چه نوع برج خنک کننده ای هزینه های تعمیر و نگهداری (OPEX) کمتری دارد؟
برج های مکعبی فایبرگلاس به دلیل عدم استفاده از اسپرینکلر چرخان و سهولت دسترسی از درب های جانبی، هزینه نگهداری بسیار کمتری دارند.
