در مهندسی برج خنک کننده، دبی هوای عبوری (CFM) تعیین کننده ترین متغیر در تبادل حرارت نهان و محسوس است. جابجایی جرم هوای مرطوب، گرمای آب در گردش را جذب کرده و به اتمسفر منتقل می سازد. افت دبی هوا بر اثر انتخاب نادرست فن یا افت فشار پکینگ ها، راندمان ترمودینامیکی چیلر را کاهش می دهد. بنابراین محاسبه دقیق دبی هوای مورد نیاز بر پایه موازنه انرژی سایکرومتریک اهمیت بالایی دارد.
فرمول تخصصی محاسبه دبی هوای عبوری (CFM) در برج خنک کننده
محاسبه دبی حجم هوای مورد نیاز برای دفع بار حرارتی مشخص، از رابطه موازنه گرمای محسوس و نهان زیر استخراج می شود:
رابطه بار حرارتی دفع شده: QBTU/hr = GPM × ۵۰۰ × (Tin – Tout)
فرمول محاسبه دبی هوا: CFM = QBTU/hr / (Δh × ρ × ۶۰)
در این فرمول ها، QBTU/hr بار حرارتی کل بر حسب BTU بر ساعت، GPM دبی آب در گردش، Tin و Tout دمای آب ورودی و خروجی بر حسب درجه فارنهایت است. همچنین Δh اختلاف آنتالپی هوای مرطوب بر حسب BTU/lb و ρ چگالی هوای مرطوب (معمولا ۰٫۰۷۵) می باشد. عدد ۶۰ دقیقه را به ساعت تبدیل می کند.
تاثیر آنتالپی و دمای مرطوب بر دبی هوا
مکانیسم اصلی سرمایش در برج خنک کننده بر پایه تبخیر بخشی از آب استوار است. ظرفیت جذب بخار آب توسط هوا تابع مستقیمی از دمای مرطوب محیط می باشد. هرچه دمای مرطوب بالاتر باشد، آنتالپی هوای ورودی بیشتر شده و اختلاف آنتالپی (Δh) کاهش می یابد.
با کاهش Δh، باید دبی هوای عبوری (CFM) را افزایش داد تا بار حرارتی یکسان دفع گردد. به همین دلیل اقلیم های گرم و مرطوب نیازمند فن های بزرگتر با دبی هوای بالاتر هستند. برای ارزیابی شرایط جوی، تحلیل داده های راهنمای دمای مرطوب شهرهای ایران ضروری است.
مثال کاربردی محاسباتی: محاسبه CFM هوای مورد نیاز برای چیلر ۱۰۰ تن
برای یک برج خنک کننده چیلر با دبی ۲۰۰ گالون بر دقیقه (GPM) و اختلاف دمای ۱۰ درجه فارنهایت، محاسبات دبی هوا به شرح زیر انجام می گیرد:
۱. محاسبه بار حرارتی: Q = ۲۰۰ × ۵۰۰ × (۹۵ – ۸۵) = ۱,۰۰۰,۰۰۰ BTU/hr.
۲. استخراج آنتالپی: فرض کنید دمای حباب مرطوب ۷۸ درجه فارنهایت (hin = ۴۱٫۸ BTU/lb) و دمای هوای خروجی ۹۰ درجه فارنهایت (hout = ۵۵٫۹ BTU/lb) باشد. بنابراین Δh = ۱۴٫۱ BTU/lb می شود.
۳. محاسبه نهایی CFM: دبی هوا برابر است با CFM = ۱,۰۰۰,۰۰۰ / (۱۴٫۱ × ۰٫۰۷۵ × ۶۰) = ۱۵,۷۶۱ CFM. بنابراین فن برج باید حداقل ۱۵,۷۶۱ فوت مکعب بر دقیقه هوا را جابجا کند.
تحلیل نسبت دبی جرمی آب به هوا (L/G Ratio)
نسبت دبی جرمی آب به هوا (Liquid-to-Gas Ratio) یکی از بنیان های اصلی در طراحی ترمودینامیکی کولینگ تاور است. این پارامتر از تقسیم دبی جرمی آب در گردش (L) بر دبی جرمی هوای عبوری (G) به دست می آید. تغییرات نسبت L/G تاثیر مستقیمی بر شیب خط فرآیند در نمودار سایکرومتریک و دمای تقرب دارد.
جدول زیر تاثیر تغییرات نسبت L/G بر شاخص های عملیاتی برج خنک کننده را خلاصه می کند:
| نسبت L/G | دمای تقرب (Approach) | راندمان تبخیر | توان مصرفی فن | تحلیل فنی مهندسی |
|---|---|---|---|---|
| ۰٫۵ تا ۰٫۸ (پایین) | بسیار کم (۲ تا ۳ درجه) | فوق العاده بالا | بسیار بالا | دبی هوای بسیار زیاد نسبت به آب؛ مناسب پروژه های حساس دارویی با تقرب های خیلی پایین |
| ۰٫۹ تا ۱٫۳ (استاندارد) | استاندارد (۴ تا ۶ درجه) | بهینه و اقتصادی | متعادل | محدوده طراحی استاندارد برای سیستم های تهویه مطبوع چیلر و صنایع متوسط |
| ۱٫۴ تا ۲٫۰ (بالا) | بالا (۷ تا ۱۰ درجه) | پایین | پایین | دبی هوای ناکافی؛ بروز ریسک بالا رفتن دمای آب خروجی و افت راندمان چیلر |
کاهش نسبت L/G به معنای تزریق حجم هوای بیشتر در برابر دبی آب مشخص است. این امر دست یابی به دمای خروجی سردتر را امکان پذیر می سازد. جهت بررسی دقیق تر تغییرات تقرب، مطالعه مقاله دمای تقرب در برج خنک کننده را پیشنهاد می کنیم.
انتخاب فن محوری و آیرودینامیک پره ها

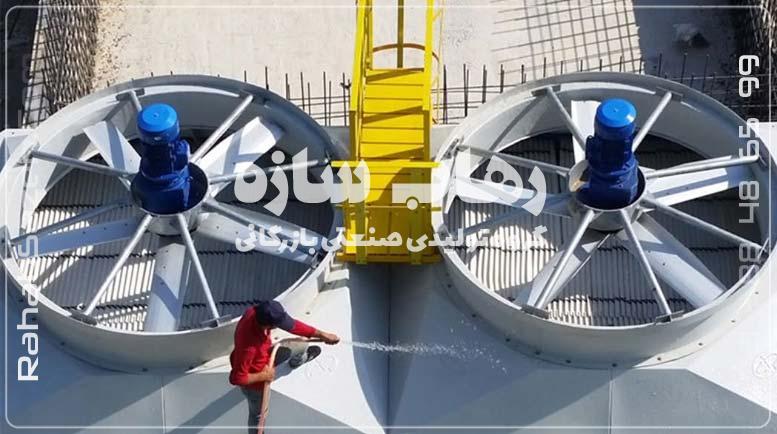

جابجایی حجم های عظیم هوا در فشار استاتیک پایین، نیازمند فن های محوری با پروفیل ایرفویل است. پره های فایبرگلاس (FRP) به دلیل وزن کم و مقاومت بالا در برابر رطوبت، استاندارد طلایی صنعت محسوب می شوند.
تنظیم زاویه حمله پره ها اصلی ترین ابزار تنظیم دقیق دبی هوا در زمان نصب است. افزایش زاویه بلیدها میزان CFM و فشار استاتیک را بالا می برد، اما توان مصرفی الکتروموتور را به صورت نمایی افزایش می دهد. جهت تامین این پره ها می توانید به بخش خرید فن برج خنک کننده مراجعه کنید.
سیستم های انتقال قدرت و کنترل سرعت VFD
الکتروموتورها نیروی محرکه فن را تامین می کنند. انتقال نیرو به صورت مستقیم، تسمه پولی یا گیربکس انجام می گیرد. مشخصات فنی این تجهیزات در بخش اجزای برج خنک کننده تشریح شده است.
بهره گیری از درایو فرکانس متغیر (VFD) توان مصرفی فن را بر اساس قوانین فن کنترل می کند. طبق این قوانین، توان مصرفی با مکعب سرعت چرخش فن تناسب دارد. بدین ترتیب، کاهش ۲۰ درصدی دور فن مصرف انرژی برق را حدود ۵۰ درصد کاهش می دهد.
چک لیست ارزیابی هوادهی و کالیبراسیون فن
تعیین دقیق دبی هوا شریان حیاتی کارکرد موفق برج خنک کننده است. محاسبه صحیح بار حرارتی، پایش آنتالپی هوای مرطوب و انتخاب نسبت L/G بهینه، پایه طراحی متوازن محسوب می شود. همچنین تلفیق این محاسبات با سیستم های VFD، دست یابی به بالاترین راندمان را میسر می سازد. جهت اجرای محاسبات جامع تر، ضوابط طراحی برج خنک کننده را پیگیری کنید.
سوالات متداول (FAQ)
دبی هوای برج خنک کننده (CFM) چگونه محاسبه می شود؟
دبی هوا از تقسیم بار حرارتی دفع شده بر حاصل ضرب اختلاف آنتالپی هوای خروجی و ورودی در چگالی هوا و عدد ۶۰ به دست می آید.
نسبت L/G در برج خنک کننده چیست و چه تاثیری بر عملکرد دارد؟
نسبت L/G بیانگر نسبت دبی جرمی آب به هوای عبوری است. کاهش این نسبت به معنای هوادهی بیشتر، دستیابی به دمای آب سردتر و تقرب کمتر است.
تاثیر افزایش زاویه پره های فن (Pitch Angle) بر دبی هوا چیست؟
افزایش زاویه بلیدها میزان دبی هوا و فشار استاتیک تولیدی را بالا می برد، اما آمپر مصرفی موتور را به شدت افزایش می دهد.
چگونه استفاده از VFD باعث کاهش مصرف انرژی فن کولینگ تاور می شود؟
بر اساس قوانین فن، توان مصرفی با مکعب سرعت دوران تناسب دارد. کاهش ۲۰ درصدی دور فن توسط درایو VFD، مصرف برق موتور را نزدیک به ۵۰ درصد کاهش می دهد.
علت افت دبی هوای فن پس از مدتی کارکرد چیست؟
شلی تسمه ها، نشست رسوبات روی پکینگ ها، افزایش افت فشار استاتیک و تغییر ناخواسته زاویه پره ها اصلی ترین علل افت CFM هستند.
چرا پره های فایبرگلاس FRP بر پره های فلزی ارجحیت دارند؟
پره های فایبرگلاس وزن بسیار کمتر، پروفیل ایرفویل دقیق تر و مقاومت بالایی در برابر زنگ زدگی و رطوبت ارائه می دهند.
چگالی هوای مرطوب استاندارد در محاسبات CFM چقدر منظور می شود؟
در شرایط استاندارد اتمسفریک، چگالی هوای مرطوب برابر با ۰٫۰۷۵ پوند بر فوت مکعب در فرمول های موازنه سایکرومتریک محاسبه می شود.
چگونه افت فشار استاتیک پکینگ ها بر دبی هوای فن تاثیر می گذارد؟
افزایش رسوبات روی پکینگ ها افت فشار استاتیک را بالا می برد. در نتیجه، نقطه کاری فن روی منحنی عملکرد جابجا شده و CFM خروجی کاهش می یابد.
