در فرآیند نصب برج خنک کننده، مجموعه‌ای از فعالیت‌ها برای راه‌اندازی درست این سیستم انجام می‌شود که شامل چهار مرحله اصلی: مونتاژ، کابل‌کشی، لوله‌کشی و اجرای فنداسیون می‌باشد. این عملیات به‌طور معمول با بخش‌های مختلفی از سیستم‌های مهندسی مانند برق، مکانیک، عمران و سیالات در ارتباط است. نصب برج خنک‌کننده باید طبق مراحل مشخص و با رعایت دقیق استانداردهای جهانی انجام گیرد تا کولینگ تاور به بهترین شکل ممکن کار کند. برای نصب تجهیزات، تولیدکنندگان دستورالعمل‌ها و اصول خاصی ارائه می‌دهند که تمامی مراجع استاندارد جهانی مانند ASHRAE، ASME، CTI و DNI الزامات مرتبط با نصب برج‌های خنک‌کننده را برای مهندسان مطرح کرده‌اند. در فرآیند نصب برج‌های خنک‌کننده، استفاده از تخصص‌های مهندسی مختلف ضروری است تا عملیات به‌درستی انجام شود و راندمان دستگاه در بالاترین سطح باقی بماند.
اهمیت نصب صحیح برج خنک‌کننده
نصب مناسب برج خنک‌کننده می‌تواند تأثیر زیادی در طول عمر و کارایی سیستم خنک‌کاری تجهیزات صنعتی و چیلرها داشته باشد. این کار باعث عملکرد بهینه سیستم‌ها به مدت طولانی خواهد شد. برعکس، عدم رعایت اصول نصب می‌تواند موجب کاهش عمر مفید، کاهش کارایی و افزایش مصرف انرژی دستگاه شود. بسیاری از خریداران پس از خرید برج خنک‌کننده بدون توجه به شرایط نصب صحیح آن، این دستگاه را نصب می‌کنند. این موضوع می‌تواند به‌طور جدی به سیستم خنک‌کننده آسیب برساند و موجب اختلال در عملکرد کلی آن شود. در این مقاله، مراحل مختلف نصب برج خنک‌کننده از پیش‌نیازهای محیطی تا پس از نصب بررسی می‌شود تا از کارایی بهینه و عملکرد طولانی‌مدت سیستم اطمینان حاصل شود.
بررسی پیش‌نیازهای محیطی
نصب برج خنک‌کننده نیازمند توجه دقیق به شرایط محیطی است تا از کارایی بهینه سیستم در طولانی‌مدت اطمینان حاصل شود. این بخش از نصب، نقش حیاتی در انتخاب صحیح تجهیزات، بهینه‌سازی عملکرد و کاهش هزینه‌های عملیاتی برج دارد. به طور کلی، شرایط محیطی مؤثر بر نصب برج‌های خنک‌کننده به سه بخش اصلی تقسیم می‌شوند: شرایط جوی، ویژگی‌های فیزیکی محل نصب و تأثیرات بلندمدت محیط بر تجهیزات.
شرایط جوی (آب و هوا)
شرایط جوی منطقه‌ای که برج خنک‌کننده در آن نصب می‌شود، تأثیر زیادی بر کارایی سیستم دارد. عواملی نظیر دما، رطوبت و بارش می‌توانند تأثیرات زیادی بر طراحی، عملکرد و نگهداری برج خنک‌کننده داشته باشند:
- رطوبت هوا: در مناطق با رطوبت زیاد، میزان تبخیر آب کاهش می‌یابد، که می‌تواند کارایی برج خنک‌کننده را کاهش دهد. بنابراین در این شرایط باید از برج‌هایی استفاده کرد که برای شرایط مرطوب طراحی شده باشند.
- دمای محیط: دمای بالا می‌تواند موجب کاهش کارایی برج خنک‌کننده شود، زیرا برج باید بتواند گرمای بیشتری را از سیستم جذب کند. در مناطقی با دمای بالاتر، انتخاب برج‌های خنک‌کننده با ظرفیت بالاتر و طراحی مناسب ضروری است.
- بارش: بارش باران یا برف می‌تواند تأثیر منفی بر سیستم داشته باشد، مخصوصاً در سیستم‌های با بازچرخانی آب، زیرا باعث آلودگی آب و ایجاد رسوب می‌شود. برای مقابله با این مشکلات، می‌توان از پوشش‌های محافظ یا سازه‌های ضد آب استفاده کرد.
مطالعه بیشتر: اجزای برج خنک کننده
ویژگی‌های فیزیکی محل نصب
انتخاب محل نصب برج خنک‌کننده باید به‌گونه‌ای باشد که شرایط محیطی بهینه برای عملکرد سیستم فراهم شود. ویژگی‌های فیزیکی شامل موارد زیر است:
- نزدیکی به منابع انرژی: باید به موقعیت نصب برج نسبت به منابع انرژی، مانند خطوط برق و آب، توجه ویژه‌ای داشت. فاصله مناسب برای تأمین آب خنک‌کننده و تأمین انرژی الکتریکی برای تجهیزات برج ضروری است.
- فضای آزاد و جریان هوا: برج خنک‌کننده باید در فضایی نصب شود که جریان هوا به‌طور طبیعی از آن عبور کند. وجود موانع نظیر دیوارها، ساختمان‌ها یا درختان می‌تواند جریان هوا را مختل کرده و عملکرد برج را کاهش دهد.
- مقاومت زمین: از آنجایی که برج خنک‌کننده وزن قابل توجهی دارد، باید محل نصب از استحکام لازم برخوردار باشد. زمین یا سازه‌ای که برای نصب برج انتخاب می‌شود باید قادر به تحمل وزن برج و تجهیزات همراه آن باشد.
- ارتفاع از سطح زمین: نصب برج در ارتفاعات (مانند بام ساختمان‌ها) به دلیل فضای آزاد بیشتر و عدم مانع‌گذاری جریان هوا می‌تواند کارایی سیستم را افزایش دهد. همچنین در نصب برج‌های فایبرگلاس، بام‌های صنعتی بهترین مکان برای نصب محسوب می‌شود.
مطالعه بیشتر: قطره گیر برج خنک کننده
تأثیرات بلندمدت محیط بر تجهیزات
شرایط محیطی در درازمدت می‌تواند بر عمر مفید برج خنک‌کننده و نیاز به تعمیرات و نگهداری تأثیر بگذارد:
- شرایط محیطی خاص: در مناطق ساحلی یا مناطقی که در معرض شرایط سخت جوی قرار دارند (مانند طوفان‌ها یا یخ‌زدگی)، باید از تجهیزاتی استفاده شود که مقاومت بیشتری در برابر این شرایط دارند.
- تبخیر و رسوبات معدنی: در مناطق با آب سخت، میزان رسوب‌گذاری در سیستم آب برج خنک‌کننده ممکن است زیاد باشد. این رسوبات می‌توانند به سرعت کارایی برج را کاهش دهند و نیاز به نظافت و تعمیرات بیشتر داشته باشند.
- آلودگی محیطی: در مناطق آلوده، مانند مناطق صنعتی یا نزدیک به مناطق کشاورزی، گرد و غبار، مواد شیمیایی و سایر آلاینده‌ها می‌توانند به برج آسیب برسانند. این مواد ممکن است به برج آسیب بزنند یا موجب مسدود شدن فیلترها و لوله‌ها شوند.
نکات ایمنی مرتبط با شرایط محیطی
در نظر گرفتن شرایط محیطی همچنین برای حفظ ایمنی هنگام نصب برج خنک‌کننده اهمیت دارد. به‌ویژه در مناطقی که دمای پایین یا شرایط جوی خاصی دارند، باید اقدامات لازم برای جلوگیری از یخ‌زدگی و خوردگی سازه‌های برج صورت گیرد. استفاده از مواد مقاوم به خوردگی و پوشش‌های ضد یخ در این شرایط می‌تواند از آسیب به تجهیزات جلوگیری کند.
پس از بررسی شرایط محیطی و تأثیر آن بر عملکرد برج خنک‌کننده، توجه به نکات ایمنی هنگام نصب این سیستم امری ضروری است تا از بروز مشکلات غیرقابل پیش‌بینی جلوگیری شود.
آماده‌سازی و بازرسی قبل از نصب برج خنک‌کننده
قبل از شروع نصب برج خنک‌کننده، انجام آماده‌سازی‌های دقیق و بازرسی‌های لازم می‌تواند از بروز مشکلات در مراحل بعدی نصب جلوگیری کند. مراحل پیش از نصب شامل:
- بررسی طرح‌های مهندسی: قبل از شروع نصب، طرح‌های مهندسی برج و جزئیات نصب باید به دقت بررسی و تأیید شوند. هرگونه مغایرت در نقشه‌ها و طرح‌ها باید شناسایی و اصلاح شود.
- آماده‌سازی ابزار و تجهیزات نصب: ابزار و تجهیزات نصب باید بررسی و آماده‌سازی شوند. از جمله این تجهیزات می‌توان به جرثقیل‌ها، دستگاه‌های لوله‌کشی، اتصالات فلنچی و سایر ابزارهای ویژه اشاره کرد.
- آماده‌سازی تیم نصب: تیم نصب باید آموزش‌های لازم در خصوص تجهیزات و فرآیند نصب را دیده باشد و به‌طور کامل با پروسه و مراحل نصب آشنا باشد. اطمینان حاصل کنید که افراد متخصص و با تجربه در تیم نصب حضور دارند.
- بررسی محل نصب: باید مطمئن شوید که محل انتخاب‌شده برای نصب برج خنک‌کننده مناسب است و تمام الزامات محیطی از قبیل فضای کافی برای گردش هوا، دسترسی به آب و برق و جلوگیری از بایپس هوای خروجی رعایت شده است.
- بازرسی تجهیزات و قطعات: پیش از نصب، کلیه تجهیزات مورد نیاز برج خنک کننده شامل پمپ‌ها، فن کولینگ تاور، لوله‌کشی‌ها و سایر اجزاء باید به‌طور کامل بازبینی شوند. این بررسی‌ها شامل اطمینان از سالم بودن قطعات، نبود آسیب‌دیدگی و نقص فنی در تجهیزات است.

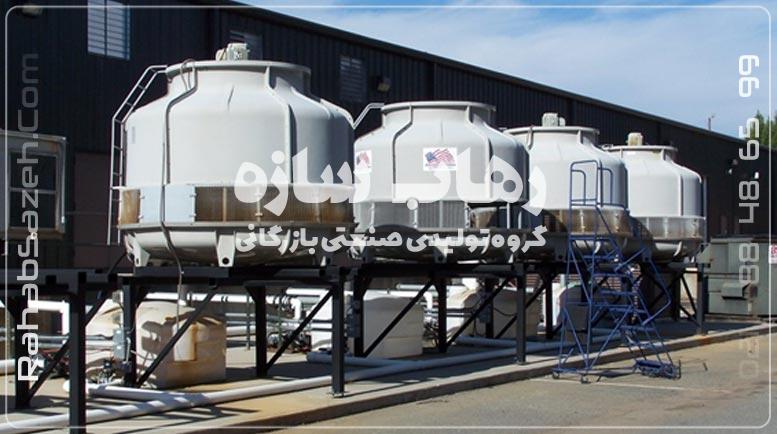

اصول نصب برج خنک‌کننده
- انتخاب مکان مناسب برای نصب برج: مکان نصب باید دارای فضای کافی برای ایجاد جریان هوای مناسب باشد و از بایپس هوای خروجی جلوگیری کند. بهترین مکان نصب برج خنک‌کننده معمولاً پشت‌بام ساختمان‌ها است.
- چیدمان صحیح و نصب تجهیزات جانبی: این شامل نصب صحیح تابلوهای کنترل الکتروموتور، فن و پمپ سیرکولاتور و رعایت استانداردهای لوله‌کشی است.
- نصب تجهیزات محافظ و کنترلی: استفاده از سیستم‌های کنترلی و حفاظتی در تابلو برق برای محافظت از سیستم ضروری است.
- اجرای صحیح لوله‌کشی: رعایت استانداردهای ASME و DNI برای لوله‌کشی و نصب تجهیزات جانبی نظیر فلنچ‌ها و لرزه‌گیرها برای جلوگیری از آسیب به سیستم بسیار مهم است.
مطالعه بیشتر: کویل مسی برج خنک کننده
محل نصب برج خنک‌کننده
محل نصب برج باید فضای آزاد کافی برای ایجاد جریان هوای مناسب داشته باشد. همچنین باید فاصله مناسبی از سایر موانع مانند دیوارها و درختان رعایت شود تا از بازگشت جریان هوای تخلیه‌شده به ورودی برج جلوگیری شود.
- طراحی فضای نصب: در صورتی که چند دستگاه نصب می‌شود، باید فضا به‌گونه‌ای طراحی شود که هوای تخلیه‌شده یک برج وارد برج دیگر نشود.
- فاصله استاندارد: فاصله برج خنک‌کننده از دیوارها باید به اندازه نصف ارتفاع دیوار باشد. این فاصله برای جلوگیری از مشکلاتی مانند بایپس هوا و کاهش راندمان دستگاه ضروری است.
طراحی و اجرای فنداسیون برج خنک‌کننده
فنداسیون باید مطابق با استانداردهای طراحی و مطابق با بارهای وارد شده به سیستم، طراحی شود. این فنداسیون می‌تواند به‌صورت فلزی یا بتنی باشد و باید به‌طور تراز و افقی نصب شود. همچنین برای جلوگیری از لرزش دستگاه، استفاده از لرزه‌گیرها توصیه می‌شود.
لوله‌کشی برج خنک‌کننده
لوله‌کشی باید مطابق با استانداردهای طراحی انجام شود. مهمترین اصول در لوله‌کشی عبارتند از:
- استفاده از شیرهای یک‌طرفه: این کار مانع از برگشت آب به سیستم می‌شود.
- قرارگیری پمپ سیرکولاتور: پمپ باید به‌گونه‌ای نصب شود که تراز آن از فلنچ خروجی تشتک پایین‌تر باشد.
- اتصالات فلنچی: استفاده از اتصالات فلنچی به جای جوش‌کاری به‌منظور جلوگیری از ایجاد مشکلات احتمالی در سیستم.
استاندارد آب ورودی به برج خنک‌کننده
آب ورودی به کولینگ تاور یا برج خنک‌کننده باید همواره از کیفیت مطلوب برخوردار باشد. در سیستم‌های برج خنک‌کننده مدارباز یا مرطوب که در آنها آب به‌طور مداوم تبخیر می‌شود، ضروری است که آب جبرانی تزریقی به‌طور مؤثر سختی‌گیری شده باشد. میزان کل املاح موجود در آب جبرانی (TDS) باید همواره کمتر از ۳۰۰ پی‌پی‌ام باشد تا از رسوب‌گذاری و کاهش کارایی سیستم جلوگیری شود.
هرچه کیفیت آب ورودی به کولینگ تاور بالاتر باشد، میزان رسوب و گرفتگی در سیستم نیز کاهش می‌یابد. در حقیقت، طول عمر سیستم در صورت استفاده از آب تمیز بیشتر از زمانی است که آب ورودی کیفیت پایین‌تری داشته باشد. بهبود کیفیت آب ورودی می‌تواند از طریق روش‌های مختلفی انجام گیرد. روش‌های تعویض یونی، اسمز معکوس و فیلتراسیون‌های میکرونی و شنی از جمله متداول‌ترین سیستم‌های تصفیه آب جبرانی محسوب می‌شوند.
در روش اسمز معکوس، از تصفیه آب‌های بزرگ و کوچک برای تأمین آب نرم استفاده می‌شود. با این حال، این روش به دلیل هزینه‌های بالای تعمیر و نگهداری معمولاً در بیشتر صنایع و سیستم‌های تهویه مطبوع رایج نیست. جایگزین اصلی این روش در استفاده از سختی‌گیرهای رزینی و مغناطیسی است. سختی مجاز آب در گردش کولینگ تاور نباید بیشتر از ۳۵۰ پی‌پی‌ام باشد.
سختی کل آب (TH) معمولاً ترکیب دو کاتیون فلزی کلسیم و منیزیم است. در روش تعویض یونی، این کاتیون‌های سنگین با یون‌های سبک سدیم تعویض می‌شوند تا آب به‌طور چشمگیری نرم‌تر و با کیفیت‌تر گردد. البته میزان استاندارد آب ورودی به برج خنک‌کننده صنعتی بسته به نوع کاربری دستگاه ممکن است متفاوت باشد.
نکات ایمنی در هنگام نصب برج خنک‌کننده
نصب برج خنک‌کننده یک فرآیند فنی و پیچیده است که می‌تواند خطراتی را در پی داشته باشد. رعایت نکات ایمنی در طول مراحل نصب برای جلوگیری از آسیب‌های جانی و خسارات به تجهیزات ضروری است. از مهمترین نکات ایمنی در نصب برج خنک‌کننده می‌توان به موارد زیر اشاره کرد:
- آمادگی برای شرایط آب و هوایی: در صورت نصب در فضای باز، باید شرایط جوی نظیر بادهای شدید، بارش باران و دما را مدنظر قرار داد. نصب برج در زمان‌های طوفانی یا بارانی می‌تواند خطرناک باشد.
- استفاده از تجهیزات حفاظت فردی (PPE): برای تمام افرادی که در فرآیند نصب برج خنک‌کننده حضور دارند، باید از تجهیزات ایمنی نظیر کلاه ایمنی، دستکش، کفش ایمنی، عینک محافظ و کمربند ایمنی (در صورت کار در ارتفاع) استفاده شود.

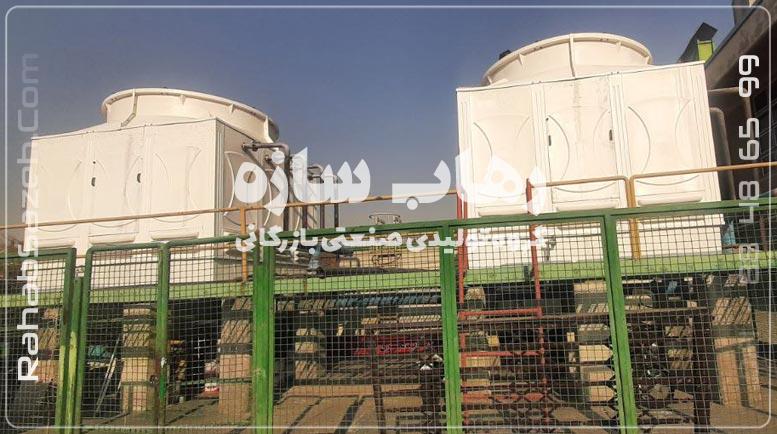

- نصب تجهیزات حفاظتی: نصب سیستم‌های حفاظتی مانند موانع محافظ، حفاظ‌های ضد سقوط، و سیستم‌های هشداردهنده به‌منظور جلوگیری از آسیب‌های احتمالی به کارگران و جلوگیری از برخورد تجهیزات با انسان‌ها یا سایر اجزاء نصب‌شده ضروری است.
- بررسی ساختار فنداسیون و تجهیزات: پیش از نصب برج، باید از استحکام فنداسیون و سازه‌های مورد استفاده اطمینان حاصل شود تا از بروز هرگونه حادثه ناشی از خرابی سازه جلوگیری شود. بررسی تمامی اتصالات فلزی و سیم‌کشی‌ها نیز ضروری است.
- ملاحظات مربوط به برق: به دلیل استفاده از الکتروموتورها، پمپ‌ها و سایر تجهیزات برقی، نصب باید مطابق با استانداردهای الکتریکی صورت گیرد. قبل از نصب، باید اطمینان حاصل کرد که سیستم‌های برقی به درستی زمین‌سازی شده و از نشت جریان برق جلوگیری می‌شود.
پس از نصب ایمن و صحیح برج خنک‌کننده، لازم است اقدامات نگهداری و بازرسی‌های دوره‌ای برای اطمینان از عملکرد صحیح سیستم در بلندمدت انجام شود.
روش‌های نگهداری و بازرسی پس از نصب
پس از نصب برج خنک‌کننده، نگهداری صحیح و بازرسی‌های دوره‌ای برای اطمینان از عملکرد بهینه و طول عمر دستگاه بسیار مهم است. برخی از روش‌های نگهداری و بازرسی عبارتند از:
- بررسی لوله‌کشی و اتصالات: تمامی لوله‌ها و اتصالات برج باید از نظر نشتی، خوردگی یا انسداد بررسی شوند. در صورت نیاز، تعمیرات یا تعویض قطعات باید انجام گیرد.
- بررسی وضعیت آب و کیفیت آن: باید کیفیت آب ورودی به برج خنک‌کننده به‌طور مرتب بررسی و آزمایش شود. این شامل آزمایش سختی آب، سطح املاح، میزان رسوبات و pH آب است.
- تعویض فیلترها و سیستم‌های تصفیه: فیلترها و سیستم‌های تصفیه آب برج خنک‌کننده باید به‌طور منظم تمیز و در صورت نیاز تعویض شوند. این کار از گرفتگی لوله‌ها و کاهش کارایی برج جلوگیری می‌کند.
- بازرسی دوره‌ای: بازرسی‌های منظم از سیستم لوله‌کشی، پمپ‌ها، فن‌ها و سایر تجهیزات ضروری است. این بازرسی‌ها باید شامل بررسی عملکرد کلی سیستم، اندازه‌گیری دما و فشار، و ارزیابی وضعیت قطعات قابل‌حمل مانند بلبرینگ‌ها و فیلترها باشد.
- چک کردن سیستم‌های کنترل و حفاظتی: سیستم‌های کنترلی و حفاظتی باید به‌طور مرتب بررسی شوند تا از عملکرد صحیح آنها اطمینان حاصل شود. این سیستم‌ها باید قادر به شناسایی مشکلات احتمالی و اعمال هشدار به اپراتور در صورت نیاز باشند.
