ورق گالوانیزه نوعی ورق فولادی با پوشش فلز روی (Zinc) است که مقاومت فوقالعادهای در برابر خوردگی، رطوبت و اکسیداسیون دارد. این محصول به دلیل برخورداری از خواص مکانیکی ایدهآل، قیمت اقتصادی نسبت به استیل و شکلپذیری مناسب، در صنایع ساختمانی، کشاورزی و ساخت مخازن پیشساخته کاربرد گستردهای دارد. در پروژههای ذخیره سیالات، پارامترهایی چون ضخامت ورق، جرم پوشش روی (کوتینگ) و متدهای اتصال پنلها تعیینکننده دوام نهایی سازه هستند. برای پروژههای بزرگ آبرسانی، استفاده از ورقهای گالوانیزه گرم به عنوان دیواره اصلی مخزن گالوانیزه گزینهای بسیار ایمن و اقتصادی است.
ورق گالوانیزه چیست؟ فرآیند گالوانیزاسیون و حفاظت فداشونده
ورق گالوانیزه یک ورق فولادی پایه (معمولاً ورق روغنی یا ورق سیاه) است که سطح آن با لایهای محافظ از فلز روی پوشانده میشود تا از فولاد در برابر رطوبت و اکسیژن محافظت کند. این فرآیند به دو روش اصلی غوطهوری گرم و آبکاری الکتریکی انجام میشود. هنگامی که لایه گالوانیزه روی ورق قرار میگیرد، علاوه بر ایجاد یک سد فیزیکی، خاصیت متالورژیکی بینظیری به نام حفاظت کاتدی (یا حفاظت فداشونده) ایجاد میکند. به این معنا که اگر سطح ورق دچار خراش، سایش یا آسیب فیزیکی شود، فلز روی به عنوان آند فداشونده ابتدا اکسید شده و مانع از زنگزدگی آهن پایه میشود.
دستهبندی ورق گالوانیزه براساس روش تولید
متد گالوانیزاسیون تعیینکننده ضخامت لایه روی و در نتیجه طول عمر مفید ورق در محیطهای مرطوب است. دو روش اصلی برای این فرآیند وجود دارد:
گالوانیزاسیون به روش غوطهوری گرم (Hot-Dip Galvanizing)
در این روش که استاندارد مرجع مخزنسازی صنعتی است، ورق فولادی پس از چربیگیری و اسیدشویی، در حوضچهای از رویِ مذاب با دمای حدود ۴۵۰ درجه سانتیگراد غوطهور میشود. این فرآیند پیوند متالورژیکی بسیار قوی بین روی و فولاد ایجاد میکند. لایه پوشش روی در این متد ضخیم بوده و مقاومت فوقالعادهای در برابر رطوبت اتمسفری دارد. ورقهای دارای گل گالوانیزه معمولاً حاصل این روش تولید هستند.
گالوانیزاسیون به روش الکتریکی (Electrogalvanizing)
در این شیوه، لایه روی از طریق فرآیند آبکاری الکترولیت بر سطح فولاد قرار میگیرد. ضخامت لایه روی در روش الکتریکی بسیار نازک و یکنواخت است، اما مقاومت به خوردگی آن در مقایسه با روش غوطهوری گرم به شدت کمتر است. این ورقها به دلیل سطح بسیار صاف و قابلیت رنگپذیری بالا، بیشتر در صنایع دقیق خودروسازی و لوازم خانگی به کار میروند و کارایی در مخزنسازی ندارند.
گل گالوانیزه چیست؟ دستهبندی ورق براساس شکل ظاهری
ظاهر سطحی ورق گالوانیزه که در اصطلاح بازار به آن “گل” یا Spangle میگویند، ناشی از شکلگیری کریستالهای روی در حین خنک شدن ورق پس از خروج از حمام مذاب است. اندازه این کریستالها با سرعت سرد کردن ورق کنترل میشود و سه نوع ساختار را ایجاد میکند:

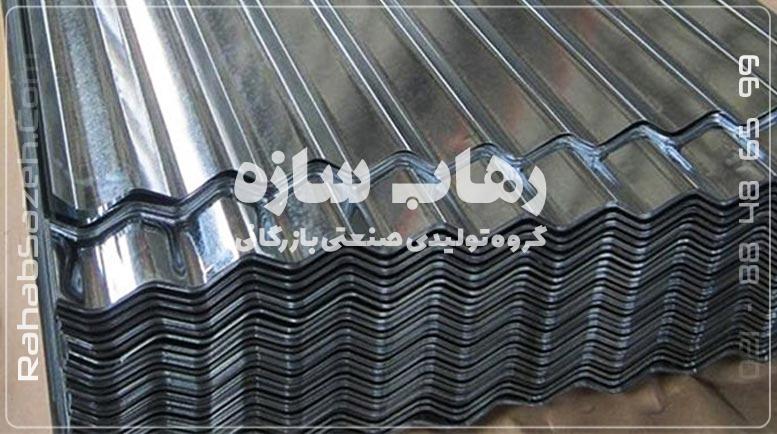

- ورق گالوانیزه گل درشت (Regular Spangle): این ورقها دارای کریستالهای روی بزرگ و طرحدار هستند که ظاهری درخشان به ورق میدهند. این مدل، متداولترین و اقتصادیترین نوع ورق گالوانیزه در مصارف ساختمانی نظیر سقفهای شیروانی و کانالهای هوا است.
- ورق گالوانیزه گل ریز (Minimized Spangle): با خنکسازی سریعتر ورق، کریستالهای روی فشرده و ریزتری شکل میگیرند. این ورقها سطحی یکنواختتر داشته و برای کاربردهایی که نیاز به رنگآمیزی یا ظاهر بهتری دارند، مناسبتر هستند.
- ورق گالوانیزه بدون گل (Zero Spangle): این گرید با استفاده از فرآیندهای خاص و کنترل دقیق سردکاری تولید میشود تا از تشکیل کریستالهای مرئی روی جلوگیری شود. ورق بدون گل سطحی کاملاً صاف و مات دارد و بهترین گزینه برای لوازم خانگی و خودروسازی است.
استاندارد ضخامتهای ورق گالوانیزه در مهندسی سازه
ورقهای گالوانیزه معمولاً در ضخامتهای متنوعی از ۰.۲۵ میلیمتر تا ۶ میلیمتر تولید میشوند تا به نیازهای باربری و فشارهای هیدرواستاتیکی پاسخ دهند:
ورقهای نازک (کمتر از ۱ میلیمتر)
این دسته از ورقها معمولاً از گالوانیزه کردن ورق سرد (روغنی) تولید میشوند و به دلیل سبکی، بیشترین کاربرد را در صنایع تهویه دارند. ضخامتهای ۰.۴ تا ۰.۹ میلیمتر به طور گسترده برای ساخت کانالهای کولر، داکتهای هوا، سقفهای کاذب و فلاشینگهای ساختمانی استفاده میشوند. ورق با ضخامت ۰.۵ میلیمتر یکی از پرمصرفترین ورقها در سیستمهای هوارسانی است.
ورق با ضخامت متوسط (۱ تا ۳ میلیمتر)
این ورقها با داشتن استحکام مکانیکی مناسب، برای ساخت پروفیلهای سازه سبک فولادی (LSF)، تولید سینی کابل، بدنه ماشینآلات صنعتی و مخازن آب پیشساخته سبک کشاورزی ایدهآل هستند. ضخامتهای ۱.۵ و ۲ میلیمتر به دلیل انعطاف و مقاومت خمشی عالی، سهم زیادی در پروژههای تاسیساتی دارند.
ورقهای ضخیم (بیشتر از ۳ میلیمتر)
این دسته از ورقها که حاصل گالوانیزه کردن ورق سیاه تحت استاندارد ASTM A123 است، برای بارهای سنگین سازهای به کار میروند. ضخامتهای ۳، ۴، ۵ و ۶ میلیمتر به دلیل استحکام فوقالعاده، در پروژههای عمرانی نظیر ساخت گاردریلهای جادهای، پایههای پلها، سیلوهای بزرگ غلات و پنلهای بدنه مخازن پیشساخته صنعتی کاربرد دارند.
کاربرد ورق گالوانیزه در صنایع مختلف
پوشش روی (Zinc) ورق گالوانیزه را به مادهای همهفنحریف در سازههای شهری و پکیجهای صنعتی تبدیل کرده است:
- صنعت ساختمان: ساخت سقف سولهها، پوشش دیوارهای جانبی و پروفیلهای اسکلت فلزی که به طور مستمر در معرض باران و شرایط جوی هستند.
- سیستمهای تهویه مطبوع: داکتهای انتقال هوا و کانالهای توزیع باد به دلیل رطوبت جریان هوا و خطر پوسیدگی، تماماً با ورقهای گالوانیزه گرم طراحی میشوند.
- لوازم خانگی: بدنه و بخشهای داخلی یخچال، ماشین لباسشویی و آبگرمکنها عمر مفید خود را مدیون ورق گالوانیزه هستند تا از خوردگی ناشی از رطوبت دائمی مصون بمانند.
- کشاورزی و تصفیه آب: ساخت سیلوهای مرتفع ذخیرهسازی غلات، لولههای آبیاری و تجهیزات گلخانهای که در تماس دائم با فرسایش اتمسفری هستند. در بسیاری از خطوط آبیاری کشاورزی و زراعی، سیال ورودی به مخازن برای جلوگیری از ورود ماسه و سنگریزه ابتدا از میان بستر یک فیلتر شنی صنعتی عبور میکند تا کف مخزن پیشساخته گالوانیزه دچار فرسایش فیزیکی یا سوراخشدگی کف نشود.

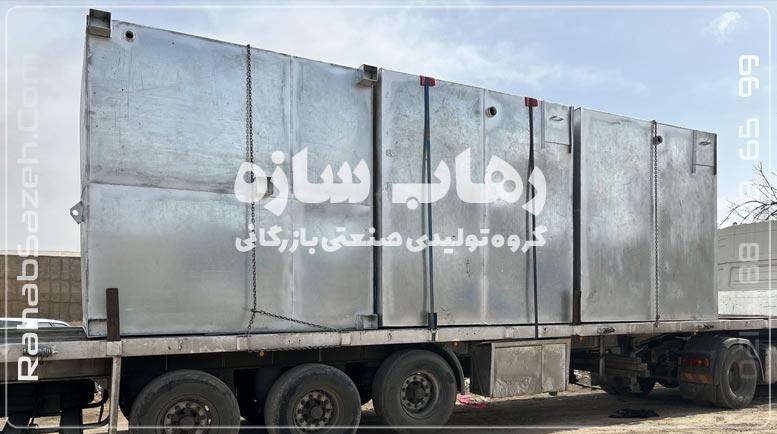

کاربرد ورق گالوانیزه گرم در ساخت مخازن آب پیش ساخته
یکی از استراتژیکترین کاربردهای ورق گالوانیزه ضخیم، استفاده در ساخت مخازن آب پیشساخته صنعتی است. بدنه این مخازن به طور دائم با حجم عظیمی از مایعات، رطوبت محیطی و بارهای هیدرواستاتیکی در تماس است؛ بنابراین استفاده از ورقهای گالوانیزه با جرم پوشش روی (کوتینگ) حداقل ۲۷۵ گرم بر متر مربع تضمینکننده مقاومت بدنه خواهد بود.
مخازن گالوانیزه پیشساخته به صورت پنلهای مدولار تولید شده و در محل پروژه مونتاژ میشوند. این سیستم به عنوان جایگزینی بادوام و مقرونبهصرفه برای مخازن بتنی سنگین و مخازن پلیتیلن محدود عمل میکند. اگر در پروژههای آبرسانی کشاورزی، کارخانجات بزرگ یا ذخیرهسازی آب آتشنشانی موتورخانهها نیاز به سازهای مطمئن دارید، اقدام به تهیه مخزن گالوانیزه آب به دلیل سرعت بالای راهاندازی و قیمت اقتصادی، توجیه فنی بسیار بالایی دارد. آب ذخیره شده در این مخازن پیش از ورود به تجهیزات حساسی نظیر بویلرها یا دیگهای بخار، جهت حذف سختی و کاتیونهای کلسیم رسوبگذار حتماً به سمت یک دستگاه سختیگیر رزینی هدایت میشود.
فرایند تولید ورق گالوانیزه غوطهوری گرم
فرآیند تبدیل کلاف فولادی به ورق گالوانیزه درخشان، حاصل یک زنجیره مهندسی فشرده در چند مرحله کلیدی است:
- چربیگیری و اسیدشویی (Pickling): سطح کلاف فولادی از حوضچههای قلیایی عبور داده میشود تا چربیها زدوده شوند. سپس در حمام اسید کلریدریک غوطهور میشود تا هرگونه پوسته اکسیدی و زنگزدگی از روی آهن پایه پاکسازی شود.
- فلاکسزنی (Fluxing): ورق از محلول کلرید آمونیوم روی عبور میکند تا آخرین ذرات اکسیدی پاک شده و سطح برای نفوذ متالورژیکی روی آماده شود. سپس ورق وارد کوره پیشگرم میشود.
- حمام روی مذاب: قلب فرآیند گالوانیزاسیون غوطهور شدن ورق در حمام روی با دمای ۴۵۰ درجه سانتیگراد است که منجر به واکنش بین آهن و روی و ایجاد پیوند نفوذی بسیار قوی میگردد.
- کنترل ضخامت و خنکسازی: جتهای هوای فشرده (Air Knives) ضخامت کوتینگ ورق گالوانیزه را با دقت میکرونی تنظیم میکنند. سرعت خنکسازی بعدی، نوع گل گالوانیزه ورق را نهایی کرده و در پایان لایه نازک کروماته جهت پیشگیری از شوره سفید روی سطح اعمال میشود.
بررسی چالشهای جوشکاری و معایب ورق گالوانیزه
با وجود مزایای بیشمار، ورق گالوانیزه چالشهای فنی خاص خود را دارد که باید در فاز کارگاهی مهار شوند. چالش بزرگ ورق گالوانیزه، فرآیند جوشکاری آن است. حرارت بسیار بالای جوشکاری، پوشش محافظ روی را در محدوده اتصال ذوب کرده و از بین میبرد. این فرآیند بخارات روی سمی (Zinc Fumes) تولید میکند که برای ریه اپراتورها به شدت خطرناک است؛ به همین دلیل کارگاه باید به سیستم تهویه هوا مجهز باشد. علاوه بر این، پس از اتمام جوشکاری، نقاط بدون محافظ خط جوش باید حتماً با پوششهای غنی از روی (زینک ریچ اپوکسی) ترمیم شوند تا از شروع خوردگی در آن بخشها جلوگیری شود.
قیمت ورق گالوانیزه و اثر کوتینگ بر هزینه ساخت
قیمت روز ورق گالوانیزه تابعی از نرخ جهانی فولاد، بهای فلز روی در بورس فلزات لندن (LME) و نوسانات نرخ ارز است. در مشخصات فنی ورق، یکی از عوامل موثر بر قیمت، میزان کوتینگ (وزن پوشش روی بر حسب گرم بر مترمربع) است. ورقهایی با کوتینگ بالای ۲۷۵ گرم، قیمت بالاتری دارند اما در بلندمدت از هزینههای نگهداری و شوره سفید پیشگیری میکنند. در پروژههای ذخیره آب، انتخاب ضخامت و کیفیت ورق باید بر اساس بارهای سازهای انجام شود تا تعادلی بهینه بین قیمت تمامشده مخزن و طول عمر مفید آن فرآهم آید.
اتصال پیچ و مهرهای پنلها؛ چرا در مخازن پیشساخته جوشکاری ممنوع است؟
در ساخت مخازن پیشساخته گالوانیزه صنعتی، فرآیند جوشکاری پنلها به طور کامل از دستور کار مهندسان خارج شده است. علت متالورژیکی این تصمیم، تخریب دائمی لایه روی در منطقه متاثر از حرارت جوشکاری (HAZ) و از بین رفتن کامل خاصیت حفاظت کاتدی در نقاط اتصال است. در عوض، از تکنیک اتصال فیزیکی پیچ و مهرهای (Bolted Joint) استفاده میشود. در این متد کارگاهی، پنلهای ورق گالوانیزه گرم و ضخیم به صورت همپوشان (Overlap) روی هم قرار گرفته و به کمک پیچهای گرید بالای گالوانیزهشده به هم متصل میشوند. جهت آببندی نهایی و مهار کامل منافذ بین پنلها، از نوارهای الاستومری و پلیمری فوقالعاده مقاوم EPDM استفاده میگردد. این ساختار علاوه بر مهار کامل نشتی و حفظ سلامت لایه روی ضدزنگ، امکان دمونتاژ آسان، حمل به مکان جدید و افزایش ظرفیت بدنه مخزن را در آینده برای کارفرمایان مهیا میسازد.
سوالات متداول (FAQ)
چرا در ساخت مخازن گالوانیزه پیشساخته از جوشکاری استفاده نمیشود؟
زیرا حرارت شدید جوشکاری، لایه محافظ روی را در خط اتصال ذوب کرده و از بین میبرد که این امر بدنه را به شدت مستعد خوردگی سریع میکند. به همین دلیل از اتصالات پیچ و مهرهای همراه با نوار آببندی EPDM استفاده میشود.

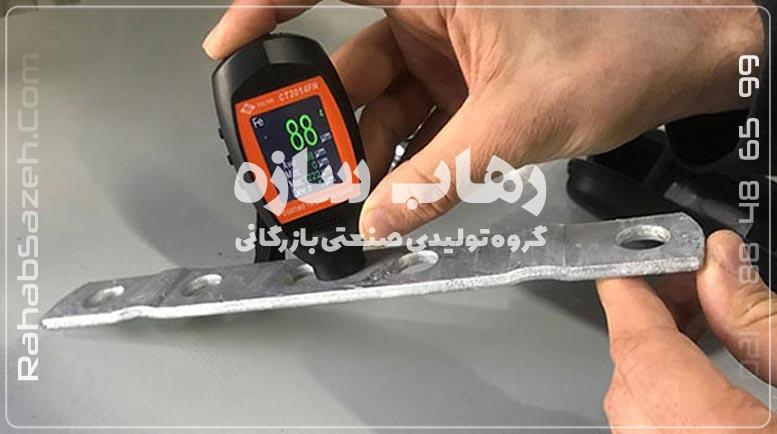

کوتینگ ورق گالوانیزه چیست و میزان استاندارد آن برای مخزن آب چقدر است؟
کوتینگ نشاندهنده وزن جرم پوشش روی در هر دو طرف ورق بر حسب گرم در متر مربع است. برای مخازن آب صنعتی، کوتینگ استاندارد ورق باید حداقل ۲۷۵ گرم بر متر مربع باشد تا طول عمر بالای ۲۰ سال را تضمین کند.
تفاوت متالورژیکی ورق گالوانیزه گرم و سرد در چیست؟
گالوانیزه گرم به روش غوطهوری در روی مذاب ۴۵۰ درجه تولید میشود و لایهای ضخیم، با پیوند متالورژیکی قوی ایجاد میکند. گالوانیزه سرد حاصل آبکاری الکتریکی است، لایهای بسیار نازک دارد و مقاومت آن در محیطهای مرطوب بسیار ضعیف است.
نقش لایه EPDM در اتصالات پیچ و مهرهای پنلهای مخزن چیست؟
نوارهای لاستیکی EPDM مقاومت دمایی، کششی و شیمیایی فوقالعادهای دارند و با قرارگیری در فاصله بین همپوشانی پنلها، منافذ را در برابر خروج آب به طور کامل آببندی میکنند.
