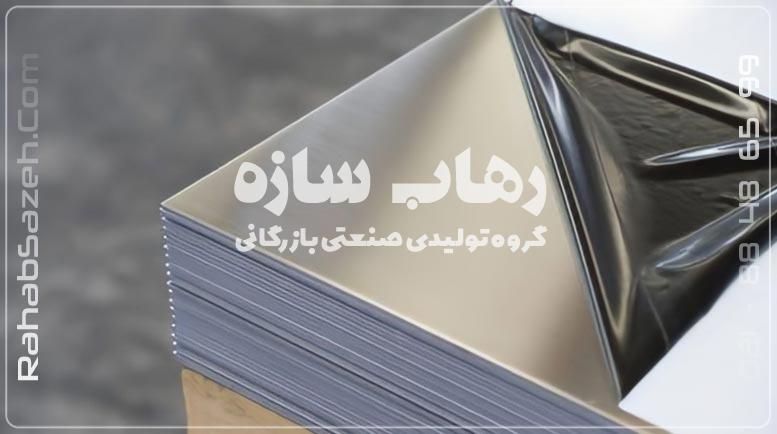

ورق استیل (Stainless Steel Sheet) به عنوان یکی از استراتژیکترین آلیاژهای فلزی مهندسی، بر اساس کدهای استاندارد بینالمللی نظیر ASTM A240 تولید میشود. این ورق فولادی زنگنزن به دلیل وجود عناصری مانند کروم و نیکل در ساختار آلیاژی خود، مقاومت مکانیکی و شیمیایی بسیار بالایی در برابر رطوبت، دماهای بحرانی و عوامل خورنده اسیدی نشان میدهد. این ویژگیهای مکانیکی منحصربهفرد سبب شده ورق استیل نگیر در صنایع فرآوری مواد غذایی، لبنی، داروسازی، خطوط پتروشیمی و پکیجهای صنعتی تصفیه آب کاربرد فراوانی داشته باشد. در فرآیند طراحی پروژهها، انتخاب دقیق نوع گرید، ضخامت ورق و متدهای جوشکاری، مستقیماً بر بهای تمامشده و طول عمر مفید سازه تاثیرگذار خواهد بود.
تفاوت متالورژیکی ورق استیل نگیر و ورق استیل بگیر در صنعت مخازن
پاسخ فیزیکی فولاد ضدزنگ در شرایط محیطی، ریشه در ساختار فازی کریستالی فلز دارد. ورقهای استنلس استیل از منظر خواص مغناطیسی به دو گروه اصلی ورق استیل نگیر (آستنیتی) و ورق استیل بگیر (فریتی و مارتنزیتی) تقسیم میشوند:
- ورق استیل نگیر (فولاد زنگنزن آستنیتی): این گریدها (مانند آلیاژهای سری ۳۰۰) حاوی حداقل ۸ درصد عنصر نیکل هستند. نیکل فاز آستنیت را در دمای اتاق پایدار نگه میدارد. ساختار شبکه کریستالی این فاز به صورت مکعبی وجوه مرکزپر (FCC) است که فاقد جهتگیری مغناطیسی بوده و توسط آهنربا جذب نمیشود. ویژگی بارز ورق نگیر، انعطافپذیری فوقالعاده در نورد سرد، چقرمگی ضربه در دماهای زیر صفر و مقاومت عالی در برابر اکسیداسیون است.
- ورق استیل بگیر (فولاد فریتی): این آلیاژها (گریدهای سری ۴۰۰) فاقد نیکل یا دارای مقادیر بسیار ناچیزی از آن هستند و ساختار کریستالی آنها به صورت مکعبی مرکزپر (BCC) شکل میگیرد که موجب جذب قوی فلز توسط آهنربا میشود. ورق استیل بگیر مقاومت سایشی مناسبی دارد، اما به دلیل ضعف در محیطهای مرطوب و اسیدی، هرگز به عنوان متریال اصلی در دیواره مخازن حاوی سیالات خورنده به کار نمیرود.
مقایسه تخصصی ورق استیل ۳۰۴ و ورق استیل ۳۱۶ در ذخیرهسازی سیالات صنعتی
در پروژههای ساخت تانکرهای صنعتی، گریدهای ۳۰۴ و ۳۱۶ پرکاربردترین ورقهای آستنیتی هستند که پایداری شیمیایی متفاوتی را در برابر سیالات خشن از خود نشان میدهند:
ویژگیها و کاربرد ورق استیل ۳۰۴ (گرید ۱۸-۸)
ورق استیل ۳۰۴ (استاندارد DIN 1.4301) که در ادبیات مهندسی به نام گرید ۱۸-۸ (حاوی ۱۸٪ کروم و ۸٪ نیکل) نیز شناخته میشود، پرمصرفترین فولاد زنگنزن آستنیتی است. این ورق گزینهای ایدهآل برای نگهداری آب آشامیدنی، محصولات لبنی، صنایع غذایی و تجهیزات دارویی سطح سبک است. با این حال، آلیاژ ۳۰۴ در برابر غلظتهای یون کلراید بیش از ۲۰۰ پیپیام (۲۰۰ ppm) به شدت آسیبپذیر بوده و مستعد پدیده خوردگی حفرهای (Pitting) و نشتیهای موضعی در بدنه مخزن میشود.
مشخصات ورق استیل ۳۱۶ و پایداری آن به عنوان استیل ضد اسید
در پروژههایی که غلظت املاح کلرایدی یا مواد شیمیایی اسیدی بالاست، ورق ۳۰۴ کارایی خود را از دست میدهد. در این شرایط، بکارگیری ورق استیل ۳۱۶ (استاندارد DIN 1.4401) الزامی است. این آلیاژ با دارا بودن ۲ الی ۳ درصد عنصر گرانقیمت مولیبدن، به عنوان یک استیل ضد اسید فوقالعاده مقاوم عمل میکند. مولیبدن با ایجاد پیوندهای اتمی پایدار، پتانسیل حفرهزایی ناشی از یونهای مهاجم کلراید را تا غلظتهای ۱۰۰۰ پیپیام (۱۰۰۰ ppm) مهار میسازد. از این رو مخازن فرآیندی پتروشیمی، راکتورها و سیستمهای تصفیه پسابهای اسیدی همگی با این گرید ساخته میشوند.
جدول مقایسه پارامترهای رفتاری و فنی گریدها
| پارامتر فنی / متالورژیکی | ورق استیل ۳۰۴ (۱۸-۸) | ورق استیل ۳۱۶ (ضد اسید) |
|---|---|---|
| کد استاندارد ASTM | ASTM A240 / Gr. 304 | ASTM A240 / Gr. 316 |
| آستانه تحمل یون کلراید | حداکثر تا ۲۰۰ ppm | حداکثر تا ۱۰۰۰ ppm |
| عنصر آلیاژی مولیبدن | فاقد مولیبدن | حاوی ۲٪ تا ۳٪ مولیبدن |
| کاربردهای استراتژیک | آب آشامیدنی، لبنیات، صنایع غذایی | پتروشیمی، صنایع شیمیایی و دریایی، داروسازی خاص |
چالش زوال جوش استیل در دمای بحرانی و نقش استیل کمکربن 316L
عملیات مونتاژ و جوشکاری دیواره مخازن، میکروساختار آلیاژ را در ناحیه مجاور خط جوش (منطقه HAZ) دستخوش تغییرات منفی میکند. در فرآیند جوشکاری ورقهای استیل معمولی، قرارگیری فلز در محدوده دمایی حساس ۴۵۰ تا ۸۵۰ درجه سانتیگراد سبب پیوند اتمهای کربن با کروم در مرز دانهها و رسوب کاربید کروم میشود. این پدیده که حساسشدگی (Sensitization) نام دارد، میزان کروم آزاد را در لایه سطحی به شدت کاهش میدهد. از آنجا که کروم عامل اصلی مقاومت استیل در برابر رطوبت است، این نواحی کنار خط جوش مستعد خوردگی شدید موضعی میشوند. این عیب ساختاری را زوال جوش استیل (Weld Decay) مینامند که استحکام مکانیکی مخازن تحت فشار را از بین میبرد.
جهت رفع این چالش فنی در ساخت مخازنی با ضخامت دیواره بالا، مهندسان استفاده از استیل کمکربن 316L (استاندارد DIN 1.4404) را اجباری کردهاند. حرف L نشاندهنده کاهش درصد کربن آلیاژ به کمتر از ۰.۰۳٪ است. به دلیل کمبود اتم کربن آزاد در فرمولاسیون فلز، واکنش تشکیل کاربید کروم حین فرآیند جوشکاری متوقف شده و مقاومت مرزدانهای نقاط اتصال بدون نیاز به فرآیند پرهزینه عملیات حرارتی پس از جوشکاری (PWHT)، حفظ خواهد شد.
راهنمای گامبهگام محاسبه وزن ورق استیل در فاز طراحی و شبیهسازی
تعیین دقیق ظرفیت شاسیهای نگهدارنده، پایهها و فونداسیون مدنی مخزن مستلزم محاسبات بار مرده سازه فلزی است. از این رو، برآورد عددی در فاز خرید متریال به وسیله فرمول زیر جهت محاسبه وزن ورق استیل انجام میشود:
وزن (کیلوگرم) = طول (متر) × عرض (متر) × ضخامت (میلیمتر) × چگالی ورق استیل
- چگالی ورقهای آستنیتی سری ۳۰۰ (مانند ۳۰۴ و ۳۱۶) معادل ۷.۹۳ گرم بر سانتیمتر مکعب است.
- چگالی ورقهای سری ۴۰۰ (بگیر) به دلیل ساختار فریتی بدون نیکل، سبکتر و حدود ۷.۷۵ گرم بر سانتیمتر مکعب برآورد میشود.
یک مثال محاسباتی: وزن یک شیت استاندارد ورق استیل ۳۱۶ با ابعاد ۱.۵ در ۶ متر و ضخامت ۶ میلیمتر برابر است با: ۱.۵ × ۶ × ۶ × ۷.۹۳ = ۴۲۸.۲۲ کیلوگرم. تعیین دقیق این ارقام به طراحان مکانیک اجازه میدهد بارهای استاتیکی وارد بر پایههای مخزن را در نرمافزارهای محاسباتی مانند PV Elite با ضریب اطمینان واقعی تعریف کنند.
مقایسه ورق استیل با سایر فلزات صنعتی
فولاد ضدزنگ به دلیل برخورداری از عناصر نیکل و کروم، مقاومت و دوام متمایزی در مقایسه با سایر فلزات فلزی متداول نشان میدهد:
- مقایسه با مس: مس هادی فوقالعاده حرارت است، اما مقاومت مکانیکی پایین و نرخ خوردگی سریعی در حضور مواد اسیدی و کلریدها دارد. در مقایسه، ورق استیل استحکام کششی بسیار بالاتری داشته و پایداری درازمدتی در فرآیندها دارد.
- مقایسه با آلومینیوم: آلومینیوم سبک است اما مقاومت به سایش پایینی دارد و در محیطهای بسیار اسیدی یا قلیایی دچار تخریب ساختاری میشود. ورق استیل تحمل فشار و مقاومت شیمیایی به مراتب بالاتری دارد.
- مقایسه با فولاد معمولی: فولاد کربنی قیمت اقتصادی دارد اما بدون پوشش گالوانیزه یا اپوکسی به سرعت دچار اکسیداسیون و زنگزدگی میشود. چنانچه هدف پروژه ذخیرهسازی آب غیرخورنده یا آب آتشنشانی با بودجه محدود باشد، استفاده از ورق گالوانیزه غوطهوری گرم برای ساخت یک مخزن گالوانیزه پیشساخته، توجیه اقتصادی بیشتری در مقایسه با استیل گرانقیمت خواهد داشت.
فرآیند اسیدشویی و پاسیوواسیون سطحی پس از ساخت مخزن
ضدزنگ بودن استیل ذاتی است، اما پس از سابزنی، نورد و جوشکاری در کارگاه، سطح فلز دچار آلودگیهای آهنی آزاد و اکسیدهای جوش میشود. این آلودگیها مانع از تشکیل مجدد لایه محافظ کارآمد اکسید کروم روی سطح ورق میشوند. برای احیای این پوشش میکرونی و نامرئی، انجام فرآیند اسیدشویی و پاسیوواسیون الزامی است. در فاز اسیدشویی، با بکارگیری مخلوط اسیدهای نیتریک و هیدروفلوئوریک، لایه آسیبدیده و ذرات کربنی اکسید شده به طور کامل حل و پاکسازی میشوند. متعاقباً در مرحله پاسیوواسیون، اتمهای کروم با غلظت بالا مجدداً با اکسیژن محیط پیوند برقرار کرده و لایه غیرفعال اکسید کروم متراکم را روی سطح ورق بازسازی میکنند تا پایداری و بهداشت سازه تثبیت شود.
رابطه قیمت ورق استیل با بهای تمامشده ساخت مخازن صنعتی
نوسان قیمت جهانی عناصر آلیاژی گرانقیمت نظیر نیکل و مولیبدن در بازار بورس فلزات لندن (LME) و تغییرات مستمر نرخ ارز، محرکهای اصلی تعیینکننده قیمت روز ورق استیل در بازار داخلی هستند. به دلیل سهم مستقیم مولیبدن در گرید ۳۱۶، بهای این ورق همواره ۳۰ تا ۴۰ درصد گرانتر از گرید ۳۰۴ است. در فرآیند برآورد بودجه پروژهها، باید در نظر داشت که قیمت ورق خام تنها حدود ۶۰ تا ۷۰ درصد از بهای تمامشده پروژه ساخت مخزن استیل را پوشش میدهد و مابقی فاکتور به فرآیندهای مهندسی نظیر نورد سرد دیواره، جوشکاری آرگون (TIG)، تستهای غیرمخرب (NDT) و ساخت عدسیهای منطبق بر استاندارد ASME Section VIII مربوط است.
همچنین در تجهیزات گرمایشی بهداشتی موتورخانهها که آب گرم مصرفی باید عاری از هرگونه رسوب یا تغییر رنگ تهنشینشده ذخیره شود، بدنه اصلی یک منبع کویل دار ایستاده یا افقی را تماماً با ورقهای استیل آستنیتی ۳۰۴ و ۳۱۶ میسازند تا علاوه بر تحمل تنشهای فشار کاری بویلر، سلامت آب بهداشتی خروجی را نیز تامین نمایند.
مهندسی انتخاب گرید، راز بقای مخازن و پکیجهای صنعتی
انتخاب بهینه گرید ورق استیل، موازنه مستمری میان بودجه اولیه پروژه و مقاومت فیزیکی مورد انتظار سازه است. استفاده هوشمندانه از گریدهای ۳۰۴ برای آب آشامیدنی و مصارف معمولی، و بکارگیری آلیاژهای ۳۱۶ یا نسخههای کمکربن 316L برای سیالات غلیظ اسیدی، از تحمیل هزینههای ناشی از سوراخشدگی خطوط جوش پیشگیری میکند. تسلط بر اصول محاسباتی، پایش چگالی ورقها پیش از سفارشدهی و اجرای کامل اسیدشویی پس از اتمام جوشکاری، ریسکهای پنهان فرآیند لایهنشانی و بهرهبرداری را برطرف ساخته و سازهای با راندمان بالا و مطابق با آخرین کدهای مهندسی تصفیه و ذخیرهسازی مایعات فرآهم میآورد.
سوالات متداول (FAQ)
چرا برای ساخت مخازن از ورق استیل بگیر استفاده نمیشود؟
ورقهای بگیر (سری ۴۰۰ فریتی) فاقد عنصر نیکل هستند؛ بنابراین مقاومت ناچیزی در برابر اسیدها، رطوبت و یونهای کلراید داشته و به سرعت در تماس مداوم با مایعات دچار زنگزدگی و پیتینگ (خوردگی حفرهای) میشوند.
حد مجاز کلراید آزاد برای ورق استیل ۳۰۴ چقدر است؟
این ورق حداکثر تا محدوده ۲۰۰ پیپیام (۲۰۰ ppm) کلراید را در دمای محیط بدون خوردگی تحمل میکند و برای غلظتهای بالاتر باید از گرید ۳۱۶ استفاده شود.
گرید 316L چه کمکی به پیشگیری از زوال جوش استیل میکند؟
به دلیل کربن بسیار پایین (کمتر از ۰.۰۳٪)، اتم کافی برای واکنش با کروم در حین حرارت جوشکاری در مرز دانهها وجود ندارد که مانع از تشکیل کاربید کروم مخرب و بروز زوال جوش میگردد.
چگالی مورد استفاده در فرمول محاسبه وزن ورق استیل نگیر چقدر است؟
چگالی مرجع برای گریدهای آستنیتی سری ۳۰۰ (شامل ۳۰۴ و ۳۱۶) معادل ۷.۹۳ گرم بر سانتیمتر مکعب (یا ۷۹۳۰ کیلوگرم بر متر مکعب) است.
چرا قیمت ورق استیل ۳۱۶ به مراتب بیشتر از گرید ۳۰۴ است؟
به دلیل حضور مقادیر بیشتر عنصر گرانقیمت نیکل در ساختار آلیاژی گرید ۳۱۶ و همچنین افزودن ۲ الی ۳ درصد مولیبدن، بهای تمامشده این ورق معمولاً ۳۰ تا ۴۰ درصد بالاتر است.
