عنصر مس به عنوان یکی از کاربردیترین فلزات رسانای حرارت و جریان، پایهگذار تحول در تاسیسات مدرن است. در این میان، تولید لوله مسی (Copper Tubing) به دلیل ضریب هدایت حرارتی بالا (حدود ۳۸۶ وات بر متر کلوین)، مقاومت مکانیکی مطلوب و پایداری در برابر خوردگی، نقشی کلیدی در انتقال سیالات مبرد و حرارتی ایفا میکند. در صنایع تهویه مطبوع و ساخت تجهیزات سرمایشی مانند کویلهای برج خنک کننده مدار بسته، لوله مسی گزینهای بیجایگزین جهت تبادل سریع دما محسوب میشود.

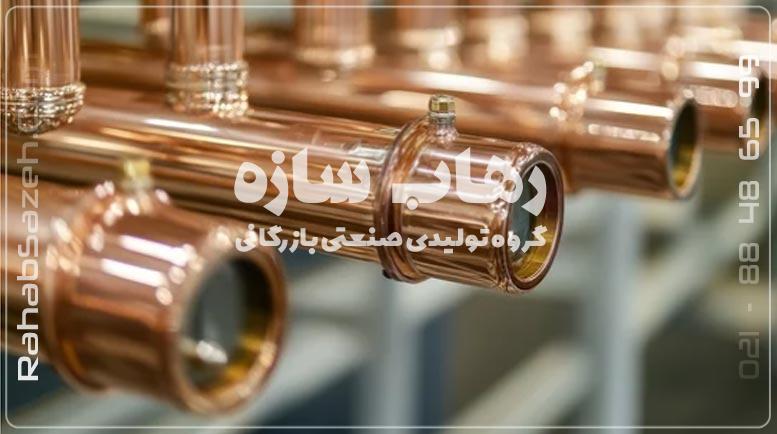

لوله مسی چیست و فرآیند تولید آن چگونه انجام میشود؟
در پاسخ به این که لوله مسی چیست، باید گفت این محصول یک مجرای توخالی استوار بر پایه مس خالص یا آلیاژهای آن است که از طریق فرآیند ذوب شمشهای مس کاتدی در کورههای القایی و ریختهگری مداوم تولید میشود. اسلب یا بیلت حاصل، پس از نورد گرم و عملیات کشش سرد (Cold Drawing)، به قطر و ضخامت دیواره مورد نظر میرسد. در مرحله نهایی تولید، لولهها ممکن است تحت فرآیند آنیلکاری (تنشزدایی حرارتی) قرار گیرند تا ساختار بلوری آنها نرم شده و قابلیت خمکاری پیدا کنند. محصول نهایی دارای دیوارهای یکنواخت، بدون درز جوشکاری و مقاوم در برابر فشارهای هیدرواستاتیکی بالا است.
طبقهبندی لوله مسی براساس خواص مکانیکی و استانداردهای بینالمللی
لولههای مسی براساس فرآیند حرارتی و پایداری مکانیکی به دو دسته اصلی تقسیم میشوند:
- لوله مسی سخت (Hard-drawn): این لولهها بدون عملیات آنیلکاری کشیده میشوند؛ بنابراین استحکام تسلیم بالایی دارند، خم نمیشوند و به صورت شاخهای مستقیم در خطوط اصلی آبرسانی یا تاسیسات صلب استفاده میگردند.
- لوله مسی نرم (Annealed): پس از کشش سرد، تحت عملیات حرارتی در کوره تنشزدایی قرار میگیرند. این کار انعطافپذیری فوقالعادهای به لوله میدهد تا به راحتی بدون دوپهن شدن خم شود. این گرید معمولاً به صورت کلافی عرضه میشود.
استانداردهای مرجع بینالمللی برای کنترل ترکیب شیمیایی و تحمل فشار این لولهها شامل **ASTM B88** (استاندارد آمریکا برای لولههای آب و تاسیسات)، **EN 1057** (استاندارد اروپا) و **DIN 1786** آلمان هستند.
انواع لوله مسی بر اساس ضخامت دیواره (استاندارد ASTM B88)
بر اساس استاندارد ASTM B88، لولههای مسی بر پایه ضخامت دیواره به چهار تیپ اصلی تقسیم میشوند:
- تیپ K: دارای ضخیمترین دیواره، مناسب برای کاربردهای صنعتی با فشار بالا، خطوط دفنی زیرزمینی و کویلهای مبدل حرارتی.
- تیپ L: دارای ضخامت دیواره متوسط، پرکاربردترین گرید در تاسیسات ساختمانی، سیستمهای تهویه مطبوع (HVAC) و آبرسانی.
- تیپ M: دارای نازکترین دیواره، مناسب برای خطوط آبرسانی کمفشار خانگی و سیستمهای گرمایشی مداربسته.
- تیپ DWV: مخصوص خطوط تخلیه، فاضلاب و تهویه با فشار کارکرد ناچیز.
جدول مقایسه مشخصات فنی و فشار کاری انواع لوله مسی K، L و M
جدول زیر ضخامت دیواره و محدوده کاربرد تیپهای مختلف لوله مسی را بر اساس استاندارد ASTM B88 مقایسه میکند:
| تیپ لوله مسی | ضخامت دیواره (نسبی) | تحمل فشار کاری | کاربرد اصلی در تجهیزات صنعتی |
|---|---|---|---|
| تیپ K | ضخیمترین دیواره | بسیار بالا (بالای ۴۰ بار) | کویلهای تبادل حرارت، خطوط فشار بالا و دفنی |
| تیپ L | ضخامت متوسط | بالا (حدود ۲۵ الی ۳۵ بار) | سیستمهای تهویه مطبوع، چیلر و آبرسانی اصلی |
| تیپ M | نازکتر از تیپ L | متوسط (حدود ۱۵ الی ۲۰ بار) | لوله کشی گرمایشی داخلی و آب گرم مصرفی |

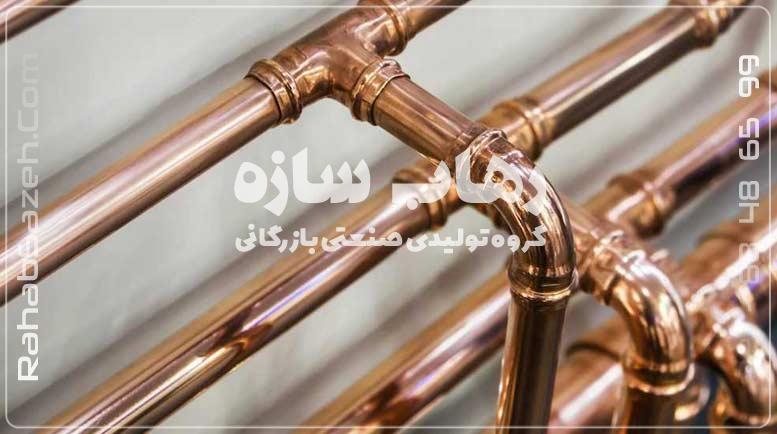

اشکال مختلف فیزیکی لولههای مسی در تاسیسات صنعتی
لولههای مسی متناسب با نوع نصب و خطوط فرآیندی در اشکال زیر فرمدهی و بستهبندی میشوند:

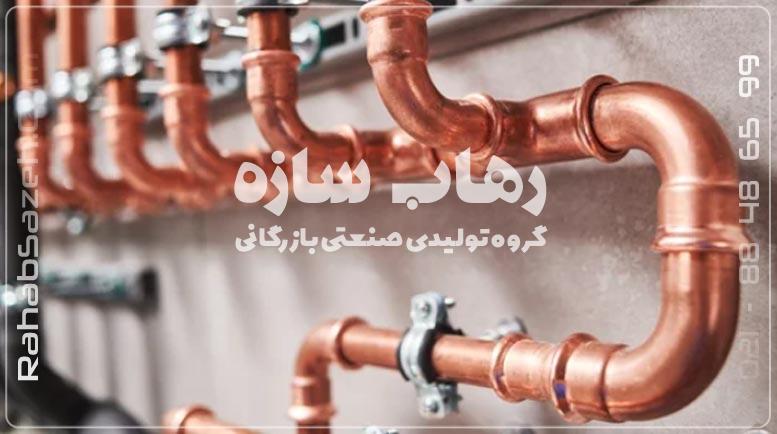

۱. لوله مسی شاخهای (Straight Length)
به صورت مستقیم در شاخههای ۳ یا ۶ متری از مس سخت تولید میشود. شاخصه اصلی آن قطر دقیق، عدم انحنا و مقاومت در برابر خمیدگی روکار است.

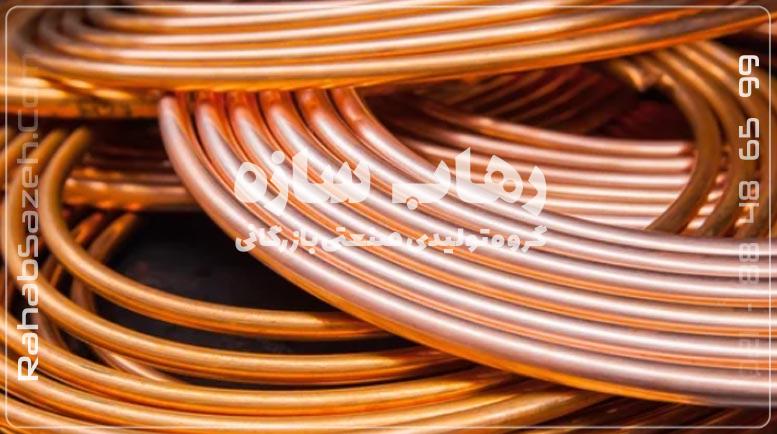

۲. لوله مسی کلافی (Pancake Coil)
از جنس مس آنیلشده و نرم در کلافهای ۱۵ تا ۵۰ متری تولید میشود. انعطافپذیری بالای آن امکان عبور از مسیرهای پرپیچومخم سیستمهای برودتی مانند اسپلیتها را فراهم میسازد.
۳. لوله مسی کویل LWC (Longitudinal Welded Coil)
بستهبندی قرقرهای و پیوسته صنعتی با وزنهای بالا (۱۰۰ تا ۳۰۰ کیلوگرم) که در خطوط تولید اتوماتیک برای ساخت مبدلهای حرارتی، فنکویلها و اواپراتورها استفاده میشود.
۴. لوله مویی (Capillary Tube)
لولههایی با قطر بسیار کم (زیر ۲ میلیمتر) که به عنوان ابزار افت فشار و کنترل جریان مبرد در سیستمهای تبرید کوچک نقشآفرینی میکنند.
کاربردهای تخصصی لوله مسی در صنایع سرمایشی و گرمایشی
انتقال سریع حرارت در تجهیزات صنعتی نیازمند متریالی با ضریب انتقال بالا است. مهمترین کاربردهای لوله مسی عبارتند از:
- کویلهای تبادل حرارت: لولههای مسی تیپ K و L پایه اصلی ساخت کویلهای حرارتی در تجهیزاتی نظیر منبع کویلدار صنعتی هستند. انتقال حرارت سریع از بخار یا آب داغ به آب مصرفی داخل مخزن، بازده انرژی سیستم را ارتقا میدهد.
- مبدلهای پوسته و لوله (Shell and Tube): ترکیب دسته لولههای مسی در داخل یک مخزن استیل صنعتی، ایدهآلترین ساختار را برای مبدلهای حرارتی صنایع شیمیایی و نفت ایجاد میکند.
- محافظت در برابر رسوب کلسیم: به دلیل رسوبگذاری املاح سخت آب روی سطح خارجی و داخلی لولههای مسی گرم، نصب دستگاه سختی گیر رزینی در ورودی مدار مبدلها جهت جلوگیری از افت شدید انتقال حرارت ضروری است.
مشخصات فنی، سایزبندی و ضوابط محاسبه قطر لوله مسی
سایز لولههای مسی بر اساس دو مولفه قطر خارجی (OD یا Outer Diameter) و ضخامت دیواره (Wall Thickness) تعریف میشود. تفاضل دو برابر ضخامت دیواره از قطر خارجی، قطر داخلی (ID) لوله را مشخص میکند.
در استانداردهای برودتی (AC/R)، ابعاد بر حسب کسر اینچ (مانند ۱/۴، ۳/۸، ۱/۲ و ۵/۸ اینچ) بیان شده و اندازهگیری دقیق آن در زمان اتصال به شیرآلات و فیتینگها، مانع از بروز نشتی مبرد تحت فشارهای کاری بالا خواهد شد.
چالشهای رسوبگذاری در کویلهای مسی و راهکارهای حفاظت کاتدی
اگرچه لوله مسی پایداری فوقالعادهای در برابر خوردگی اتمسفری دارد، اما در مواجهه با آبهای سنگین و یونهای کلر آزاد، مستعد پدیده خوردگی شیاری (Pitting Corrosion) و تشکیل لایه عایق حرارتی کلسیمی است. رسوبگذاری یک میلیمتری روی دیواره لوله مسی میتواند راندمان انتقال حرارت در مبدلها را تا ۱۵ درصد کاهش دهد. استفاده از سیستمهای پیشتصفیه آب، سختیگیری یونزداییشده و کنترل سرعت جریان سیال (بین ۱.۵ تا ۲.۵ متر بر ثانیه)، راهکار اصلی افزایش طول عمر سازهای تجهیزات مسی محسوب میشود.
سوالات متداول (FAQ)
لوله مسی چیست و چه مزیتی در تاسیسات حرارتی دارد؟
لوله مسی مجرایی از مس خالص یا آلیاژهای آن است که به دلیل هدایت حرارتی فوقالعاده (۳۸۶ W/m·K)، انعطافپذیری و مقاومت در برابر خوردگی، اصلیترین متریال برای ساخت کویل مبدلها و سیستمهای برودتی است.
تفاوت لوله مسی تیپ K، L و M چیست؟
این تیپها بر اساس ضخامت دیواره طبق استاندارد ASTM B88 تقسیم میشوند. تیپ K ضخیمترین دیواره را داشته و برای فشار بالا و کویلهای صنعتی مناسب است، تیپ L ضخامت متوسط دارد و تیپ M نازکترین نوع برای آبرسانی خانگی است.
تفاوت لوله مسی سخت (Hard-drawn) و نرم (Annealed) چیست؟
لوله سخت بدون عملیات حرارتی تولید شده، صلب است و به صورت شاخهای عرضه میشود؛ در حالی که لوله نرم تحت عملیات حرارتی آنیلکاری قرار گرفته، انعطافپذیر است و به صورت کلافی تولید میشود.
چرا در مبدلهای حرارتی و منبع کویلدار از لوله مسی استفاده میشود؟
زیرا مس سریعترین نرخ انتقال حرارت را میان فلزات اقتصادی ارائه میدهد و آب داغ یا بخار داخل کویل مسی میتواند آب مخزن را در کمترین زمان ممکن به دمای مطلوب برساند.
نحوه جلوگیری از رسوبگذاری روی کویلها و لولههای مسی چیست؟
نصب دستگاه سختیگیر رزینی در مسیر ورودی آب و شستوشوی دورهای با اسیدهای ضعیف دیسکلر پایه آلی، مانع از تشکیل لایههای کلسیمی عایق حرارت روی دیواره لوله مسی میشود.
