پکینگ های مدیا (Packing Media) کلیدی ترین بخش در فرآیند تبادل حرارت تبخیری برج خنک کننده هستند. این سطوح با ایجاد حداکثر سطح تماس میان آب و هوا، امکان خنک کاری ترمودینامیکی را فراهم می سازند. با گذشت زمان، ته نشینی املاح معدنی، تشکیل بیوفیلم های میکروبی و تخریب پلیمر بر اثر اشعه UV، عملکرد پکینگ ها را دچار افت شدید می کند. بنابراین تعویض پکینگ برج خنک کننده یک اقدام اساسی در اورهال تاسیسات محسوب می شود.
معادلات ارزیابی افت راندمان ترمودینامیکی پکینگ رسوب گرفته
کیفیت عملکرد پکینگ مدیا را براساس شاخص انتقال جرم و حرارت (KaV/L) ارزیابی می کنیم. تشکیل لایه رسوب ضریب کلی انتقال حرارت را طبق رابطه زیر کاهش می دهد:
دامنه سرمایش (Range): Tin – Tout (اختلاف دمای آب ورودی و خروجی برج)
تقرب حرارتی (Approach): Tout – Twb (اختلاف دمای آب خروجی و دمای حباب مرطوب محیط)
نرخ انتقال حرارت کلی (Q): K × A × ΔTLMD
با افزایش ضخامت رسوب به میزان تنها ۰٫۵ میلی متر، ضریب K تا ۳۰ درصد افت کرده و مقدار Approach از حد مجاز (۲٫۵ تا ۵ درجه سانتی گراد) فراتر می رود.
علائم خرابی و زمان تعویض پکینگ برج خنک کننده
تشخیص زمان دقیق تعویض پکینگ های مستعمل نیازمند پایش پارامترهای عملیاتی دستگاه است. بی توجهی به این علائم باعث فشار مضاعف به چیلرها و افزایش شدید مصرف انرژی می شود.
- افزایش دمای آب خروجی: عدم دست یابی به دمای آب سرد نامی، اصلی ترین علت کاهش راندمان کولینگ تاور است که از انسداد شیارها خبر می دهد.

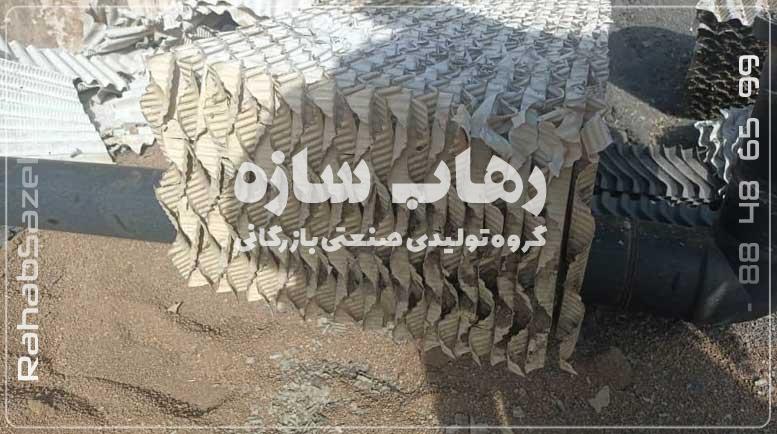

- افزایش شدید وزن بلوک های پکینگ: وزن خشک یک بلوک نو PVC حدود ۱۵ تا ۲۵ کیلوگرم بر متر مکعب است. رسوب گیری شدید وزن بلوک را تا ۵ برابر افزایش داده و سازه را می شکند.
- شکنندگی ناشی از اشعه UV: پکینگ های PVC در اثر تنش حرارتی و آفتاب، شکننده می شوند. تکه‌های خرد شده وارد حوضچه شده و نازل ها را مسدود می کنند.
- افزایش افت فشار هوا: مسدود شدن کانال های عبور هوا، مقاومت استاتیکی را در برابر فن افزایش داده و موجب آمپر کشیدن موتور می شود.
- پدیده کانالیزه شدن آب: گرفتگی شیارها سبب عبور متمرکز آب از بخش های خاص شده و سطح فعال تبادل حرارت را تا ۶۰ درصد خنثی می سازد.
شستشوی پکینگ یا تعویض کامل؟
انتخاب بین اسیدشویی پکینگ یا جایگزینی کامل آن یکی از چالش های نگهداری است. شستشوی شیمیایی صرفا در مراحل اولیه رسوب گذاری موثر می باشد.
چنانچه رسوبات از نوع بیوفیلم های نرم باشد، فرآیند رسوب زدایی شیمیایی پکینگ را با دیسکلرهای سولفامیک اجرا می کنیم. اما اگر ورق های PVC ترد و متلاشی شده باشند، اسیدشویی ساختار پکینگ را نابود می کند. در این شرایط، تعویض پکینگ تنها راهکار اقتصادی است.
مثال کاربردی محاسباتی: محاسبه افزایش بار وزنی و افت راندمان در تعویض پکینگ
در یک برج خنک کننده با حجم بستر ۱۰ متر مکعب، محاسبات تغییر بار وزنی و ترمودینامیکی در اثر رسوب گذاری به شرح زیر انجام می گیرد:
۱. تغییر بار وزنی سازه: وزن اولیه بلوک های نو PVC برابر ۱۰ × ۲۰ = ۲۰۰ کیلوگرم است. در اثر تشکیل رسوبات سخت کلسیمی، وزن هر متر مکعب به ۹۰ کیلوگرم می رسد. بنابراین بار وزنی روی شاسی از ۲۰۰ کیلوگرم به ۹۰۰ کیلوگرم افزایش می یابد که خطر شکستگی استراکچر را به همراه دارد.
۲. افت ضریب انتقال حرارت: تشکیل لایه رسوب ۱ میلی متری ضریب کلی انتقال حرارت (K) را از ۵۰ به ۳۲ BTU/hr.ft².°F کاهش می دهد (۳۶ درصد افت راندمان). به همین دلیل، دمای آب خروجی برج از ۲۹ درجه سانتی گراد به ۳۴ درجه سانتی گراد افزایش یافته و چیلر دچار اورلود حرارتی می شود.
جدول مقایسه فنی انواع پکینگ جایگزین
هنگام تعویض مدیای برج خنک کننده، انتخاب نوع متریال براساس کیفیت آب اهمیت دارد. برای آب های سخت، خرید پکینگ ضد رسوب PP گزینه ایده‌آلی است. برای بررسی دقیق تر، مقاله مقایسه پکینگ اسپلش و لانه زنبوری را مطالعه کنید.
| پارامتر ارزیابی مهندسی | پکینگ لانه زنبوری (PVC فیلمی) | پکینگ اسپلش ضد رسوب (PP) |
|---|---|---|
| مکانیزم تبادل حرارت | تشکیل لایه نازک آب روی سطح (Film Fill) | برخورد و برخرد کردن قطرات آب (Splash Fill) |
| حداکثر دمای کاری مداوم | تا ۵۵ درجه سانتی گراد | تا ۸۵ درجه سانتی گراد (تا ۱۰۰ درجه در مدلهای خاص) |
| حساسیت به سختی آب (TDS/TH) | بسیار بالا (مناسب آب تصفیه شده زیر ۱۵۰ PPM) | بسیار پایین (مقاوم در برابر آب سخت و املاح بالا) |
| طول عمر مفید عملیاتی | ۳ تا ۵ سال | ۱۰ تا ۱۵ سال بدون افت ساختاری |
| قابلیت شستشوی مکانیکی | غیرقابل شستشو با فشار (آسیب به ورق ها) | قابلیت شستشوی کامل با واترجت فشار بالا |
آموزش گام به گام فرآیند تعویض پکینگ
تعویض بلوک پکینگ کولینگ تاور نیازمند اجرای گام به گام دستورالعمل های فنی زیر است:
گام اول: ایمن سازی کامل و پروتکل LOTO
برق اصلی فن و پمپ ها را قطع کرده و از سیستم قفل برقی استفاده کنید. حوضچه برج را به طور کامل تخلیه کرده و شیر آب جبرانی را ببندید.
گام دوم: دمونتاژ اجزا و خروج بلوک های مستعمل
دریچه های بازدید را باز کنید. قطره گیرها و نازل های توزیع آب را باز کنید. سپس بلوک های قدیمی را لایه به لایه خارج کرده و حوضچه را تمیز کنید.
گام سوم: بازرسی سازه و نظافت حوضچه
تشتک برج را از رسوبات پاک کنید. شبکه‌های نگهدارنده پکینگ را بازبینی کرده و در صورت نیاز اقدام به تامین قطعات تعویضی برج خنک کننده کنید.
گام چهارم: چیدمان متراکم بلوک های جدید
بلوک های پکینگ نو را روی شبکه ها قرار دهید. لایه های پکینگ را به صورت ۹۰ درجه نسبت به لایه قبل بچینید تا توزیع آب یکنواخت شود. هیچ فضای خالی نباید بین بلوک ها باقی بماند.
گام پنجم: مونتاژ مجدد و راه اندازی هیدرولیکی
نازل ها و قطره گیرها را مجددا نصب کنید. حوضچه را پر کرده و پمپ را فعال کنید. نحوه پاشش نازل ها را چک کنید و سپس فن دستگاه را روشن کنید.
چک لیست کنترل کیفیت پس از تعویض پکینگ کولینگ تاور
تست افشانه نازل ها: یکنواختی پاشش آب روی کل سطح بستر پکینگ جدید را بررسی کنید.
تست بای پاس هوا و آب: از مسدود بودن تمامی فضاهای خالی بین بلوک ها مطمئن شوید.
پایش جریان الکتروموتور: آمپر کارکرد فن را اندازه بگیرید تا از افت فشار غیرمجاز جلوگیری کنید.
ارزیابی تقرب حرارتی: دمای آب سرد خروجی را اندازه گرفته و میزان Approach را محاسبه کنید.
تحلیل مهندسی در ارزیابی راندمان و نگهداری پیشگیرانه
تعویض به موقع پکینگ زیربنای کارکرد پایدار سیستم های برودتی است. انتخاب متریال مقاوم مانند PP اسپلش در آب های سخت، بار حرارتی چیلر را کاهش داده و استهلاک کمپرسورها را کم می کند. پایش دوره ای کیفیت آب، طول عمر بستر جدید پکینگ را تا سال ها تضمین می نماید.
سوالات متداول (FAQ)
طول عمر مفید پکینگ برج خنک کننده چقدر است؟
طول عمر پکینگ به کیفیت آب و متریال بستگی دارد. پکینگ های PVC بین ۳ تا ۵ سال و پکینگ های PP اسپلش بین ۱۰ تا ۱۵ سال عمر مفید دارند.
چگونه می توان از رسوب گرفتگی زودهنگام پکینگ جدید جلوگیری کرد؟
با بهره گیری از سیستم های سختی گیر، تزریق دیسپرسانت، اجرای بلوداون منظم و استفاده از پکینگ های PP اسپلش ضد رسوب.
آیا می توان پکینگ PVC لانه زنبوری را با پکینگ PP اسپلش تعویض کرد؟
بله، در آب های با سختی بالا یا دارای املاح فراوان، جایگزینی PVC فیلمی با PP اسپلش بهترین تصمیم مهندسی است.
اصلی ترین خطرات عدم تعویض به موقع پکینگ رسوب گرفته چیست؟
افزایش ناگهانی دمای آب مدار، افزایش شدید مصرف برق تجهیزات برودتی، امکان شکستن استراکچر داخلی به دلیل سنگینی بلوک ها و فشار استاتیکی بالای وارد بر موتور فن.
چه عواملی باعث افزایش وزن بلوک های پکینگ قدیمی می شود؟
نشست رسوبات کلسیمی و آهکی سخت روی شیارهای داخلی وزن هر متر مکعب پکینگ را از ۲۰ کیلوگرم به بیش از ۱۰۰ کیلوگرم می رساند.
چرا اسیدشویی پکینگ های ترد و فرسوده PVC توصیه نمی شود؟
اسیدشویی پکینگ های پوسیده باعث متلاشی شدن ورق ها شده و تکه های خرد شده نازل ها و پمپ سیرکولاسیون را مسدود می کنند.
نحوه چیدمان صحیح بلوک های جدید پکینگ در کولینگ تاور چگونه است؟
بلوک ها باید به صورت متعامد (۹۰ درجه نسبت به لایه قبل) و بدون کوچک ترین درز یا فضای خالی کنار دیواره ها چیده شوند.
چگونه پدیده کانالیزه شدن آب راندمان ترمودینامیکی برج را کاهش می دهد؟
گرفتگی ناهمگون شیارها آب را از مسیرهای محدود عبور می دهد و بخش اعظم بستر پکینگ را خشک نگه می دارد که موجب افت شدید راندمان می شود.
