برج خنک کننده مدار بسته (Closed-Circuit Cooling Tower) سیال را در مدار ایزوله خنک می‌کند. کویل حرارتی گرما را از سیال دریافت کرده و آن را به جریان هوای بیرون منتقل می‌سازد. در حالت تبخیری، نازل‌ها آب را روی سطح کویل پاشش می‌کنند و با عبور جریان هوا، سیستم بخشی از گرما را دفع می‌نماید. در حالت خشک، تنها عبور هوا وظیفه تبادل حرارت را بر عهده می‌گیرد. این طراحی غیر مستقیم مانع از ورود آلودگی و رسوب به مدار اصلی می‌شود و مصرف آب و نگهداری تجهیزات را مدیریت می‌کند. این مدل، بسته به اقلیم و محدودیت منابع آبی، به صورت خشک یا هیبریدی کار می‌کند. این ویژگی، آن را انتخابی مطمئن برای ساختمان‌های مدرن و صنایع حساس می‌سازد.

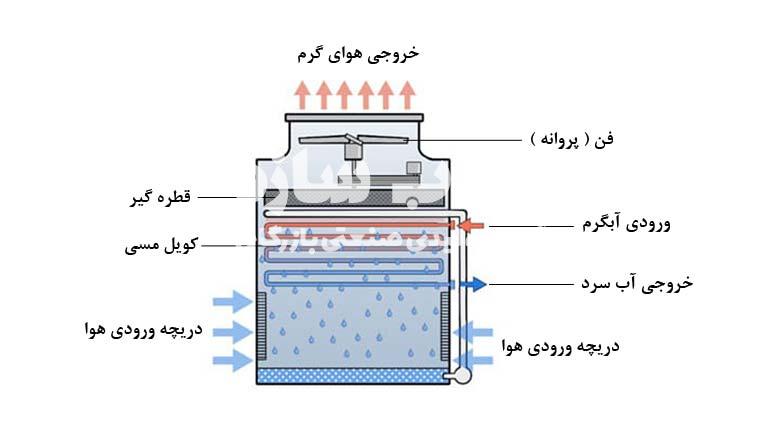

نحوه عملکرد کولینگ تاور
در برج خنک کننده مدار بسته، سیال داخل کویل حرکت می‌کند و با محیط بیرون تماس مستقیم ندارد. گرمای سیال از دیواره لوله‌ها عبور می‌کند و به جریان هوایی که فن کولینگ تاور از میان کویل می‌راند، منتقل می‌گردد. طراحان در بسیاری از مدل‌ها، کویل را به صورت مارپیچ یا لایه‌ای می‌چینند تا سطح تبادل افزایش یابد و افت فشار در حد استاندارد بماند. سیستم هوای تازه را جایگزین هوای گرم می‌کند.
وقتی دمای محیط بالا می‌رود، سیستم از حالت ترکیبی استفاده می‌کند. نازل‌ها لایه‌ای نازک از آب روی کویل پخش می‌کنند تا بخشی از گرما به‌صورت نهان تبخیر دفع شود و دمای خروجی به مقدار هدف نزدیک شود. این پاشش ادیاباتیک تنها هنگام نیاز فعال است، بنابراین مصرف آب کنترل می‌شود و رسوب نیز به کمک الیمیناتور و بلودان مدیریت می‌گردد.
در فصل‌های خنک یا اقلیم‌های معتدل دستگاه می‌تواند فقط با عبور هوا کار کند و به حالت خشک برود. در این وضعیت مصرف آب تقریباً حذف می‌شود و کنترل دور فن کمک می‌کند دمای خروجی در محدوده‌ی تنظیم‌شده ثابت بماند. ترکیب هوشمند سه منطق کاری خشک، مرطوب و هیبریدی، پایداری عملکرد، بهینه‌سازی مصرف آب و پاکی مدار را در بازه‌های دمایی مختلف برای برج را تضمین می‌کند.

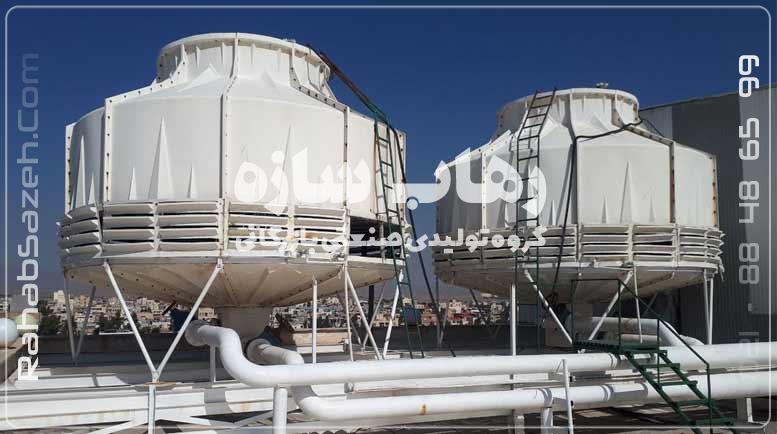

انواع برج خنک کننده مدار بسته
شرکت رهاب سازه برج های خنک کننده مدار بسته را در دو مدل اصلی، شامل برج خشک (Dry Cooling Tower) و برج هیبریدی (Hybrid Cooling Tower)، تولید می‌کند. تمایز این دو مدل براساس نوع انتقال حرارت و شیوه خنک سازی کویل تعریف می‌شود.
برج خنک کننده مدار بسته خشک
کولینگ تاور خشک، تنها از جریان هوا برای خنک سازی استفاده می‌کند و هیچ فرآیند تبخیری در مدار رخ نمی‌دهد. در مقابل، مدل هیبریدی با توجه به دمای محیط، به‌صورت خودکار بین حالت خشک و تبخیری جابه‌جا می‌شود تا بالاترین راندمان حرارتی را حفظ کند.
- سیستم هوادهی (Air Circulation): فن‌های محوری یا سانتریفیوژ با ایجاد جریان مداوم هوا، هوای محیط را از روی کویل‌ها عبور می‌دهند. با عبور هوا از میان سطح فلزی لوله‌ها، گرمای سیال داخل کویل به محیط منتقل می‌شود.
- کویل برودتی (Cooling Coil): کویل از لوله های فین دار تشکیل می‌شود که افزایش سطح تماس و بهبود انتقال حرارت را فراهم می‌کنند. در این ساختار، ترکیب فین‌های آلومینیومی با لوله‌های مسی، استیل یا فولادی گالوانیزه، بازده فرآیند تبادل حرارتی را به حداکثر می‌رساند.
در این سیستم، خنک‌سازی از طریق هدایت و جابجایی حرارتی صورت می‌گیرد و هیچ تبخیری رخ نمی‌دهد. برج خنک کننده خشک برای مناطق با محدودیت منابع آبی یا شرایط اقلیمی خنک، انتخابی ایده‌آل است، زیرا بدون مصرف آب می‌تواند دمای سیال را تا سطح مورد نیاز پایین نگه دارد. همچنین در فصل‌های سرد، عملکرد آن پایدار و کم‌هزینه باقی می‌ماند.
برج خنک کننده مدار بسته هیبریدی
کولینگ تاور مدار بسته هیبریدی ترکیبی هوشمند از فناوری خشک و تبخیری است. این سیستم با توجه به شرایط دمایی محیط، به‌صورت خودکار بین دو حالت کاری تغییر وضعیت می‌دهد تا بهترین راندمان با کمترین مصرف آب حاصل شود.
- در فصل سرد: خنک سازی تنها از طریق عبور جریان هوا انجام می‌شود و سیستم در حالت خشک کار می‌کند.
- در فصول گرم: برای تقویت انتقال حرارت، مقدار کمی آب توسط نازل‌ها روی سطح کویل اسپری می‌شود تا تبخیر سطحی باعث کاهش سریع‌تر دمای سیال گردد.
کویل‌های این مدل را معمولاً از لوله‌هایی با سایزهای استاندارد ½، ¾، ⅝ یا ⅞ اینچ می‌سازند. برای تولید آن‌ها از متریال‌هایی مانند مس، استنلس استیل و گالوانیزه گرم استفاده می‌شود که انتخاب هر کدام به شرایط کاری و نوع سیال بستگی دارد. طراحی ترکیبی برج خنک کننده هیبریدی، امکان خنک سازی آب تا نزدیکی دمای مرطوب محیط (حدود ۲۰ تا ۲۵ درجه سانتی‌گراد) را فراهم می‌کند. این سیستم همچنین آب و انرژی کمتری نسبت به برج های تبخیری سنتی مصرف می‌کند.

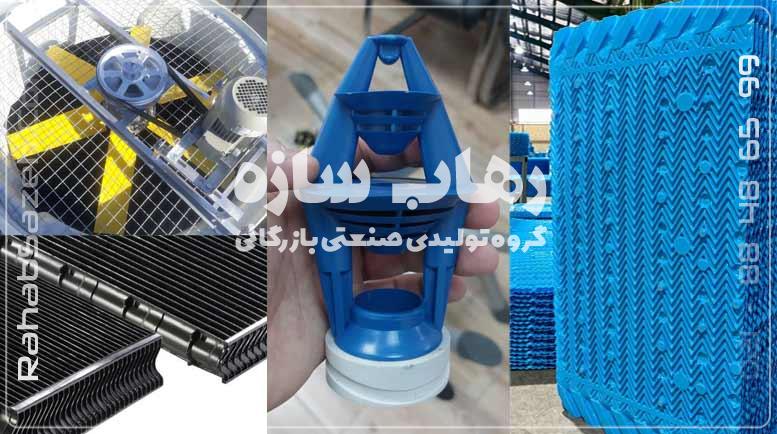

قطعات برج خنک کننده مدار بسته
برج خنک کننده هیبریدی، فناوری خنک کاری خشک و مرطوب را تلفیق می‌کند. این سیستم برای حفظ عملکرد پایدار، مجموعه‌ای از اجزای مکانیکی، حرارتی و کنترلی را به کار می‌گیرد. در ادامه، اجزای اصلی این سیستم و نقش هر یک را معرفی می‌کنیم:
هسته تبادل حرارت و ساختار
- ساپورت‌های داخلی (Internal Supports): پایه‌های داخلی وزن کویل، قطره گیر و فن را به طور یکنواخت روی تشتک توزیع می‌کنند. این کار از لرزش یا آسیب سازه جلوگیری می‌کند.
- بدنه و فریم (Casing & Frame): بدنه برج وظیفه حفظ ساختار، هدایت هوا و نگهداری اجزای داخلی را دارد. متریال متداول برای این بخش فایبرگلاس تقویت شده (FRP) است که در برابر خوردگی، اشعه UV و رطوبت مقاومت بالایی دارد.
- کویل سرمایشی (Cooling Coil): کویل قلب سیستم کولینگ تاور است. سیال فرآیندی درون آن گردش می‌کند. سطح خارجی کویل با جریان هوا تبادل حرارت دارد. جنس این لوله‌ها معمولاً از مس، استنلس استیل یا فولاد گالوانیزه فین دار است تا انتقال حرارت به بهترین شکل انجام شود. در مدل‌های بزرگ‌تر، فین‌های آلومینیومی کویل‌ها را می‌پوشانند تا سطح تبادل افزایش یابد.
سامانه هوادهی (مکانیکی)
- سیستم انتقال قدرت (Drive System): در برج‌های بزرگ‌تر، انتقال نیرو از موتور به فن با گیربکس یا پولی و تسمه انجام می‌شود. این روش گشتاور بالاتر و کنترل بهتری بر سرعت فن فراهم می‌آورد.
- فن و سیستم هوادهی (Fan Assembly): فن محوری یا سانتریفیوژ، جریان هوای خنک را از میان کویل عبور می‌دهد. در برج‌های صنعتی از پره‌های آلومینیومی یا کامپوزیتی سبک استفاده می‌کنند که راندمان بالا و سطح صدای پایینی دارند.
- الکتروموتور و کنترل دور (Motor & VFD): الکتروموتور، نیروی محرکه فن را تأمین می‌کند. در اغلب مدل‌های جدید، از درایو فرکانس متغیر (VFD) برای کنترل سرعت فن استفاده می‌کنند. این کار سیستم را متناسب با دمای مدار تنظیم کرده و مصرف برق را کاهش می‌دهد.
مدار پاشش آب (حالت هیبریدی)
- قطره گیر (Drift Eliminator): قطره گیر از خروج ذرات ریز آب به بیرون برج جلوگیری می‌کند. این کار هدررفت آب (Drift Loss) و آلودگی اطراف را کاهش می‌دهد.
- پمپ سیرکوله (Circulation Pump): پمپ مدار باز، آب را از تشتک مکش کرده و به نازل‌های پاشش می‌رساند. در حالت خشک، این پمپ غیرفعال است تا مصرف انرژی به حداقل برسد.
- سیستم پاشش و نازل‌ها (Spray System): در حالت هیبریدی، نازل‌ها آب را به صورت یکنواخت روی کویل اسپری می‌کنند. این آب با تبخیر سطحی، دمای کویل را پایین می‌آورد و راندمان انتقال حرارت را بالا می‌برد.
- پکینگ مدیا (Fill Media): در برخی مدل‌های هیبریدی، پکینگ سطح تماس بین هوا و آب پاششی را افزایش می‌دهد و فرآیند تبخیر را بهبود می‌بخشد. پکینگ فیلمی (Film Fill) برای آب تمیز و پکینگ اسپلش (Splash Fill) برای آب‌های سخت مناسب است.
تجهیزات کنترلی و جانبی
- تابلو فرمان و سنسور دما (Control Panel): تابلو برق شامل مدارهای حفاظتی موتور، پمپ و سنسورهای دما است. این تجهیزات با کنترل خودکار دما و عملکرد فن، کار برج را هوشمند و ایمن می‌سازند.
- توری‌های فیلتر (Filters & Inlet Mesh): توری آشغال گیر در مسیر پمپ نصب می‌شود تا از ورود ذرات درشت به سیستم جلوگیری کند. توری هوای ورودی نیز پشت لوور قرار می‌گیرد تا مانع ورود گرد و غبار و آلودگی به داخل برج شود.
دلایل انتخاب و مزایای کلیدی برج مدار بسته
- ایمنی در برابر یخ زدگی: طراحی برج، امکان افزودن ضدیخ (گلیکول) به سیال فرآیند را فراهم می‌کند. این ویژگی خطر یخ زدگی کویل در فصل زمستان و بروز نشتی‌های پرهزینه را به حداقل می‌رساند.
- پایداری عملکرد و افزایش دوام تجهیزات: سیستم در شرایط آب و هوایی متغیر، دمای خروجی ثابتی ارائه می‌دهد. این ثبات دمایی موجب حفظ راندمان مبدل‌های حرارتی و افزایش طول عمر تجهیزات گران قیمت می‌شود.
- حفاظت کامل از سیال فرآیند: در این سیستم، سیال فرآیند درون کویلی کاملاً ایزوله گردش می‌کند. این طراحی از تماس مستقیم سیال با هوا جلوگیری کرده و مانع ورود آلودگی، گرد و غبار و رسوب به مدار اصلی می‌شود.
- ایده‌آل برای صنایع حساس: ترکیب این مزایا هزینه کل مالکیت (TCO) را کاهش می‌دهد و در نتیجه، سیستم مدار بسته عملکردی پایدار و قابل اعتماد را برای سایت‌های دارای محدودیت منابع آبی و صنایع حساس از جمله دارویی، غذایی و مراکز داده تضمین می‌کند.
- کاهش قابل توجه هزینه های نگهداری: طراحی مدار بسته، تصفیه شیمیایی پیچیده را از مدار اصلی حذف می‌کند و مصرف مواد شیمیایی را کاهش می‌دهد. این ساختار تمیزی سیستم را حفظ می‌کند و عملیات نگهداری را ساده‌تر می‌سازد. در نتیجه، هزینه های بهره برداری به‌طور چشمگیری کاهش می‌یابد.
- صرفه‌جویی در مصرف آب (عملکرد هیبریدی): برج‌های هیبریدی از انعطاف فصلی بالایی برخوردارند. سیستم در فصول سرد یا معتدل به‌صورت خشک (Dry Mode) عمل می‌کند که در این حالت، مصرف آب تبخیری به صفر می‌رسد. در تابستان، با پاشش کنترل شده آب، راندمان حرارتی حفظ می‌شود و مصرف آب جبرانی و هزینه بلودان به‌طور قابل توجهی کاهش می‌یابد.
انواع کویل برج خنک کننده مدار بسته
در کولینگ تاورهای مدار بسته، انتخاب جنس و نوع کویل تأثیر مستقیمی بر راندمان تبادل حرارت، دوام سیستم و هزینه نگهداری دارد. در ادامه، متداول ترین کویل ها به همراه ویژگی‌ها و کاربرد های آن‌ها را معرفی می کنیم:
کویل آلومینیومی
آلومینیوم به خاطر وزن کم و رسانایی مناسب در کویل های فین دار و به‌ویژه در برج های خشک و هیبریدی پرکاربرد است. لایه اکسید طبیعی روی سطح آلومینیوم از زنگ‌زدگی جلوگیری می‌کند و وزن کلی سازه را کاهش می‌دهد. با این حال، چون استحکام مکانیکی آلومینیوم کمتر از مس و فولاد است، معمولاً در فشارهای بالا یا کاربردهای سنگین صنعتی از آن استفاده نمی‌کنند.
کویل گالوانیزه درزدار
این گزینه اقتصادی ترین انتخاب است و به دلیل وجود درز جوش در برابر خوردگی موضعی حساس‌تر از نوع مانیسمان است. در پروژه‌های کم فشار و شرایط کنترل شده‌ی آب می‌تواند پاسخگو باشد، اما نیاز به بازبینی های منظم و مدیریت دقیق خوردگی دارد و معمولاً طول عمر کوتاه‌تری نسبت به نوع بدون درز ارائه می‌دهد.

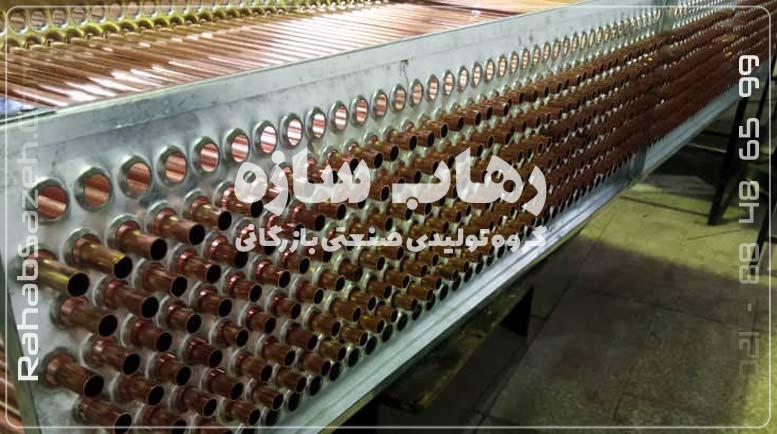

کویل مسی (Copper Coil)
کویل مسی به خاطر رسانایی حرارتی بسیار بالا، پاسخ سریع و راندمان پایدار در خنک کاری شناخته می‌شود و برای مدارهایی که کنترل دقیق دما می‌خواهند انتخاب مطمئن است. شکل پذیری خوب و وزن کمتر نصب و سرویس را ساده می‌کند، اما در تماس با آب اسیدی یا خورنده دوام مطلوبی ندارد و در چنین شرایطی تنها در صورت کنترل pH و خوردگی مناسب توصیه می‌شود.
کویل گالوانیزه گرم مانیسمان
کویل فولادی بدون درز با پوشش گالوانیزه گرم از نظر استحکام و قیمت جذاب است و برای پروژه‌های بودجه محور کاربرد دارد. رسانایی حرارتی فولاد کمتر از مس و استیل است و احتمال رسوب داخلی بالاتر است، بنابراین کیفیت آب و برنامه شست‌وشوی دوره‌ای اهمیت بیشتری پیدا می‌کند. در آب‌های غیر خورنده و دماهای کاری متعارف گزینه‌ای عملی به شمار می‌آید.
کویل استنلس استیل گرید 316L
کویل استیل با گرید 316L در برابر اسیدها و محیط های کلریدی مقاومت بالایی دارد و برای فرآیندهای شیمیایی یا سیالات خورنده گزینه‌ای بادوام محسوب می‌شود. استفاده از لوله بدون درز عمر مفید را افزایش می‌دهد و خطر خوردگی از ناحیه جوش را کم می‌کند. هزینه اولیه نسبت به مس و فولاد بیشتر است، اما در چرخه عمر، ثبات عملکرد و کاهش توقفات سرویس این اختلاف جبران می‌شود.
کویل استنلس استیل گرید 304L
304L راه حل اقتصادی تری برای کاربری های عمومی است و در تماس با آب‌های نسبتاً شور یا کثیف عملکرد قابل اتکایی دارد. مقاومت آن در برابر اسیدهای قوی پایین‌تر از 316L است و برای محیط های شدیداً خورنده توصیه نمی‌شود. اگر ریسک خوردگی متوسط باشد و کنترل شیمی آب انجام شود، این گرید توازن خوبی میان قیمت و دوام ارائه می‌دهد.

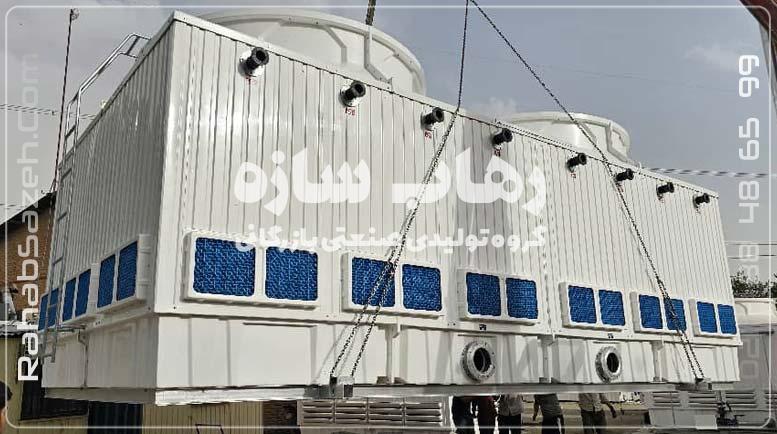

برج خنک کن مدار بسته رهاب سازه
ما طرح خنک کاری را براساس اقلیم، نوع سیال و محدودیت های فضا طراحی می‌کنیم تا دمای خروجی پایدار بماند، مصرف آب کنترل شود و نگهداری آسان‌تر انجام گیرد. انتخاب جنس کویل و چیدمان هوادهی با محاسبات واقعی انجام می‌شود و نتیجه قبل از اجرا شبیه سازی و مستند سازی می‌گردد. از مشاوره تا راه‌اندازی و پشتیبانی کنار شما هستیم تا سیستم در شرایط کاری واقعی همان راندمانی را بدهد که روی کاغذ می‌بینید. درخواست مشاوره و برآورد ظرفیت امروز انجام می‌شود؛ مشخصات پروژه را برای کارشناسان ما بفرستید تا قیمت روز و زمان بندی تحویل را اعلام کنیم.
