لوله سابداکت دار ۴ کاناله COD4

راهنمای خرید، گارانتی و سفارش از رهاب سازه

چنانچه برای پروژه زیر ساختی خود، قصد انتخاب و خرید لوله سابداکت دار ۴ کاناله COD4 را با هدف حفاظت بلند مدت از کابل‌ها و کاهش هزینه‌ های توسعه آتی دارید، ما این انتخاب هوشمندانه و آینده‌ نگرانه را به شما تبریک می‌گوییم. امیدواریم با مطالعه دقیق مشخصات فنی که در ادامه آورده‌ایم و تماس مستقیم با کارشناسان فنی شرکت رهاب سازه بتوانید بهترین راهکار را برای پروژه خود انتخاب کرده و یک خرید مهندسی و رضایت بخش را تجربه کنید.

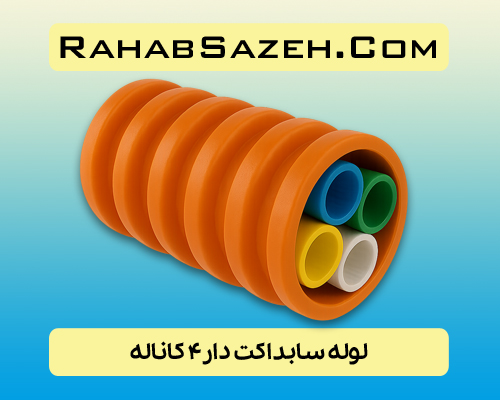

لوله سابداکت دار ۴ کاناله

لوله سابداکت دار ۴ کاناله که در صنعت مخابرات با نام Corrugated Optical Duct شناخته می‌شود، یک راهکار مهندسی‌شده برای مدیریت و حفاظت همزمان چهار رشته کابل مجزا در یک کانال واحد به شمار می‌رود. استفاده از لوله COD4 هزینه‌های عمرانی پروژه را به‌طور چشمگیری کاهش می‌دهد و امکان توسعه شبکه در آینده را بدون نیاز به حفاری مجدد فراهم می‌کند. مجموعه این ویژگی‌ها، لوله COD4 را به گزینه‌ای بهینه برای پروژه‌های مخابراتی شهری و مجتمع‌های بزرگ تبدیل می‌کند.

کاربردهای لوله سابداکت دار ۴ کاناله

لوله‌های سابداکت دار (COD) به عنوان یک جزء بنیادین در پروژه‌های زیرساختی مدرن، راهکاری مهندسی‌شده برای حفاظت و مدیریت بهینه انواع کابل‌ها، به ویژه کابل‌های فیبر نوری، فراهم می‌کنند. ساختار چند کاناله این محصول آن را به گزینه‌ای ایده‌آل برای طیف وسیعی از پروژه‌ها تبدیل می‌کند. این لوله‌ها، علاوه بر محافظت از کابل‌ها در برابر آسیب‌های فیزیکی، امکان سازماندهی و مدیریت بهینه کابل‌ها را در شرایط مختلف فراهم می‌آورند.

• شبکه‌های مخابراتی و فیبر نوری: ایجاد شریان‌های اصلی و فرعی در شبکه‌های شهری، بین شهری و پروژه‌های FTTH.
• پروژه‌های زیرساخت حمل و نقل: حفاظت از کابل‌های سیگنالینگ و ارتباطی در کنار بزرگراه‌ها، خطوط ریلی و فرودگاه‌ها.
• شبکه‌های برق و کنترل: مدیریت و حفاظت از کابل‌های کنترل، ابزار دقیق و فرمان در پست‌های برق، نیروگاه‌ها و واحدهای صنعتی.
• مجتمع‌ های بزرگ مسکونی، تجاری و صنعتی: ایجاد یک شبکه ارتباطی یکپارچه، امن و قابل توسعه میان ساختمان‌ها و واحدهای مختلف.
• پروژه‌ های زیر ساخت شهری: مدیریت کابل‌ های مربوط به سیستم‌های نظارت تصویری، کنترل ترافیک هوشمند و سایر تجهیزات شهر هوشمند.

مزایای کلیدی و ملاحظات فنی

انتخاب سیستم سابداکت به جای روش‌های سنتی (نصب چندین لوله مجزا)، مزایای استراتژیک، فنی و اقتصادی قابل توجهی را برای هر پروژه‌ای به همراه دارد:

• افزایش سرعت اجرای پروژه: نصب یکپارچه یک لوله واحد، سرعت عملیات لوله‌گذاری را در مقایسه با نصب و چیدمان چندین لوله مجزا، به شکل قابل توجهی افزایش داده و به پیشرفت سریع‌تر پروژه کمک می‌کند.
• حفاظت فیزیکی و افزایش طول عمر کابل: هر کابل در یک کانال مجزا و صاف قرار می‌گیرد. این ساختار، کابل‌ها را از آسیب‌های ناشی از سایش بر روی یکدیگر یا کشیدگی در حین نصب، محافظت کرده و طول عمر مفید آن‌ها را افزایش می‌دهد.
• بهینه‌ سازی هزینه‌های عمرانی: تجمیع چندین کانال در یک لوله واحد، عرض ترانشه و حجم عملیات خاکی را به شکل چشمگیری کاهش می‌دهد. این امر مستقیماً به صرفه‌ جویی در هزینه‌ های ماشین‌ آلات، حمل و نقل و نیروی انسانی منجر می‌شود.
• آینده‌نگری و کاهش هزینه‌های توسعه (Future-Proofing): این مهم‌ترین مزیت است. شما با یک بار حفاری، چندین کانال رزرو برای توسعه‌های آتی، اجاره دادن به سایر اپراتورها یا تفکیک سرویس‌ها در اختیار خواهید داشت. این قابلیت، شما را از هزینه‌های سنگین حفاری مجدد در آینده، بی‌نیاز می‌کند.

ملاحظات فنی در انتخاب و اجرای لوله COD

برای بهره‌ برداری حداکثری از مزایای لوله‌های سابداکت دار، ارزیابی دقیق نیازمندی‌ های پروژه و در نظر گرفتن ملاحظات فنی زیر ضروری است:

• توجیه اقتصادی پروژه: در مسیرهای بسیار کوتاه که تنها یک کابل در آن قرار می‌گیرد و هیچ برنامه توسعه‌ای برای آینده وجود ندارد، استفاده از لوله‌های تک کاناله استاندارد، ممکن است گزینه اقتصادی‌تری باشد.
• اهمیت کیفیت در نصب و اجرا: کارایی بلندمدت این سیستم، وابستگی مستقیمی به کیفیت نصب دارد. آماده‌سازی صحیح بستر ترانشه، استفاده از اتصالات (کوپلر) استاندارد و رعایت اصول خاک‌ریزی، برای حفظ یکپارچگی کانال‌ها حیاتی است.
• ارزیابی دقیق ظرفیت مورد نیاز: مهم‌ترین گام، انتخاب صحیح تعداد کانال‌هاست. ظرفیت باید نه تنها نیاز فعلی، بلکه پیش‌بینی رشد شبکه در ۵ تا ۱۰ سال آینده را نیز پوشش دهد. انتخاب ظرفیت کمتر از حد نیاز، هدف اصلی این فناوری را زیر سوال می‌برد.
• رعایت حداقل شعاع خمش (Minimum Bending Radius): لوله‌های سابداکت دار دارای محدودیت در شعاع خمش هستند. در طراحی مسیر، باید از ایجاد زوایای تند و پیچ‌های شدید که عملیات کابل‌کشی را در آینده دشوار یا غیرممکن می‌سازد، خودداری کرد.

مشخصات فنی لوله سابداکت دار ۴ کاناله

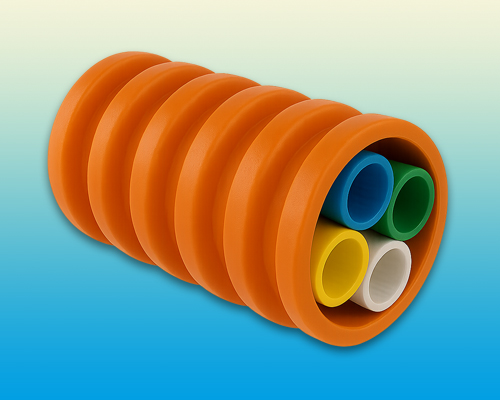

این محصول با استفاده از بهترین گرید مواد اولیه پلی اتیلن سنگین (HDPE) و بر اساس آخرین استانداردهای صنعتی تولید می شود. ساختار این لوله شامل یک لوله اصلی با قطر خارجی ۱۱۰ میلیمتر (۴ اینچ) است که چهار لوله داخلی یا سابداکت را در خود جای می دهد.

هر یک از این کانال های داخلی قطر داخلی ۳۳ میلیمتر و قطر خارجی ۳۸ میلیمتر دارد. این ابعاد فضای کافی را برای اجرای ایمن و آسان عملیات کابل کشی (Cable Pulling) فراهم می کند و از وارد شدن آسیب به غلاف حساس کابل های فیبر نوری جلوگیری می کند.

شرکت رهاب سازه لوله های COD4 را به صورت کلاف های پیوسته با طول استاندارد ۲۵۰ متر عرضه می کند. این طول بالا تعداد نقاط اتصال در مسیر را به حداقل می رساند و در نتیجه یکپارچگی شبکه را حفظ کرده و سرعت نصب را به شکل محسوسی افزایش می دهد.

لوله COD در برابر لوله‌ تک جداره

انتخاب لوله COD یک بهینه‌سازی مهندسی در پروژه‌های زیرساختی است که مزایای قابل توجهی نسبت به روش سنتی (نصب چندین رشته لوله تک‌جداره به‌صورت مجزا) ارائه می‌دهد. این برتری در سه حوزه اصلی قابل بررسی است:

کاهش چشمگیر هزینه‌های عمرانی

روش سنتی به حفر ترانشه ای با عرض زیاد برای استقرار چندین لوله در کنار یکدیگر نیاز دارد. در مقابل، لوله COD با تجمیع کانال ها در یک واحد، عرض ترانشه و در نتیجه حجم عملیات خاک برداری و خاک ریزی را به شکل چشمگیری تا ۶۰ درصد کاهش می دهد. این کاهش حجم عملیات خاکی، به طور مستقیم صرفه جویی قابل توجهی در هزینه های ماشین آلات، حمل و نقل و نیروی انسانی ایجاد می کند.

افزایش سرعت و بهره‌وری در اجرا

نصب چندین رشته لوله مجزا فرآیندی زمان‌بر است و نیاز به دقت بالایی در چیدمان، فاصله‌گذاری و مهار لوله‌ها دارد. در عوض، استفاده از یک رشته لوله COD سرعت پیشرفت عملیات لوله‌گذاری را تا سه برابر افزایش می‌دهد. این افزایش سرعت علاوه بر کاهش هزینه‌های نیروی انسانی، با کوتاه شدن زمان اجرای پروژه، به تسریع بازگشت سرمایه نیز کمک شایانی می‌کند.

مدیریت بهینه فضا و آینده‌ نگری

در روش سنتی، لوله ها پس از خاک ریزی دچار بی نظمی در موقعیت قرارگیری می شوند و دسترسی به یک لوله مشخص در آینده فرآیندی دشوار و پرریسک خواهد بود. ولی لوله COD با ارائه کانال های مجزا، منظم و رنگ بندی شده، یک بانک مهندسی شده (Duct Bank) ایجاد می کند. این ساختار منظم، عملیات کابل کشی اولیه را ساده تر و مهمتر از آن، امکان افزودن یا تعویض کابل در کانال های خالی را در آینده، بدون نیاز به هیچ گونه حفاری مجدد، فراهم می سازد. این قابلیت، لوله COD را به یک سرمایه گذاری استراتژیک برای توسعه آتی شبکه تبدیل می کند.

راهنمای نصب و اجرای استاندارد

برای دستیابی به حداکثر کارایی و طول عمر لوله سابداکت دار، رعایت نکات فنی در هنگام نصب و اجرا ضروری است.

1. آماده سازی ترانشه (Trenching): کف ترانشه باید سطحی کاملا مسطح داشته باشد، به دقت رگلاژ شود و هیچ گونه سنگ تیز یا نخاله ساختمانی در آن باقی نماند. برای ایجاد بستر مناسب، توصیه می کنیم یک لایه ۱۰ سانتی متری از ماسه نرم (Bedding) در کف ترانشه اجرا کنید.
2. لوله گذاری (Pipe Laying): کلاف لوله را به آرامی باز کنید و بدون ایجاد پیچ خوردگی یا اعمال کشش شدید، در کف ترانشه قرار دهید. برای حفظ پایداری لوله در مسیر نصب، در فواصل مشخص از وزنه های مناسب یا خاک نرم استفاده کنید.
3. اتصالات (Jointing): در صورت نیاز به اتصال دو کلاف، از کوپلرهای فشاری استاندارد (Mechanical Couplers) استفاده کنید. این اتصالات یک اتصال کاملا آب بند، پایدار و مطمئن ایجاد می کنند.
4. خاک ریزی (Backfilling): لایه اول خاک ریزی روی لوله را با خاک سرندی نرم اجرا کنید و ارتفاع آن را حداقل ۱۵ سانتی متر بالاتر از تاج لوله در نظر بگیرید. پس از این مرحله، می توانید خاک اولیه حاصل از حفاری را برای پر کردن باقی مانده ترانشه به کار ببرید.
5. نوار اخطار (Warning Tape): یک نوار اخطار زرد رنگ را در ارتفاع حدود ۳۰ سانتی متری بالای مسیر لوله گذاری قرار دهید. این اقدام یکی از الزامات استاندارد است و از آسیب دیدگی تاسیسات در حفاری های آتی جلوگیری می کند.

اتصالات و لوازم جانبی مرتبط

برای تکمیل سیستم کانال‌کشی و تضمین یک نصب حرفه‌ای و کاملا آب‌بند، توصیه می‌شود از اتصالات و لوازم جانبی استاندارد شرکت رهاب سازه استفاده کنید. این قطعات به بهبود عملکرد و افزایش ایمنی شبکه کمک می‌کنند.

• کانکتور (Connector): اتصال لوله‌ها به هندهول‌ ها یا اتاقک‌ های مخابراتی را کاملا آب‌ بند می‌کنند و مانع نفوذ آب، گرد و غبار و سایر عوامل محیطی می‌شوند.
• درپوش انتهایی (End Caps/Plugs): کانال‌ های خالی را به صورت موقت یا دائمی مسدود می‌کنند و از ورود آب، خاک و جانوران به داخل کانال جلوگیری می‌کند.
• مفصل اتصال (Joint joint): امکان اتصال سریع و آسان دو سر لوله را فراهم کرده و اتصالی کاملا پایدار و آب‌بند ایجاد می‌کند، بدون آنکه نیاز به ابزارهای پیچیده یا زمان طولانی باشد.
• قرقره‌های راهنما (Cable Rollers): به کاهش اصطکاک و تسهیل عملیات کابل‌کشی در مسیرهای طولانی کمک می‌کنند و از آسیب به کابل‌ها در هنگام عبور از مسیرهای خمیده یا طولانی جلوگیری می‌کند.

تضمین کیفیت و گارانتی رهاب سازه

در شرکت مهندسی رهاب سازه، تعهد ما تنها به تحویل محصول محدود نمی‌شود. با اطمینان از کیفیت مواد اولیه و دوام بالای محصولات زیرساختی، لوله سابداکت دار ۴ کاناله را با گارانتی جامع کیفیت و خدمات پس از فروش بلند مدت، به مدت ۱۵ ماه عرضه می‌کنیم. هدف ما از این رویکرد، حفاظت از سرمایه‌گذاری استراتژیک شما و تضمین عملکرد مطمئن محصول در طول دهه‌های آینده است.

ما شما را به انتخابی مهندسی، آگاهانه و مبتنی بر اطلاعات دقیق دعوت می‌کنیم. برای این منظور، جزئیات فنی کامل در همین صفحه قابل بررسی است. همچنین، تیم کارشناسان ما برای ارائه مشاوره فنی تخصصی، استعلام قیمت و ثبت سفارش، آماده پاسخگویی و همراهی شما هستند.
