در طراحی مخزن گالوانیزه، انتخاب شکل هندسی تنها جنبه ظاهری ندارد و تأثیر مستقیم بر پایداری سازه، حجم مفید، توزیع فشار و شرایط بهرهبرداری دارد. هر فرم با هدف خاصی طراحی میشود و باید با توجه به محدودیت فضا، نوع سیال و الزامات سازهای انتخاب گردد.
مخزن گالوانیزه گزینهای مقاوم و اقتصادی برای ذخیره آب و سیالات در پروژههای ساختمانی و صنعتی است. این مخزن از فولاد با پوشش روی در فرآیند گالوانیزه گرم ساخته میشود و در برابر رطوبت و خوردگی دوام بالایی دارد. پوشش روی مانع تماس فولاد با اکسیژن شده و عمر مفید مخزن را افزایش میدهد. استفاده از این نوع مخزن در فضاهای باز بهدلیل استحکام و نگهداری آسان، راهکاری مطمئن برای ذخیره آب آشامیدنی و آبیاری است.
مخزن گالوانیزه نوعی مخزن فلزی است که با پوشش روی در فرآیند گالوانیزه گرم ساخته میشود تا از خوردگی و زنگزدگی جلوگیری شود. در این فرآیند ورق فولادی در وان روی مذاب غوطهور شده و پیوندی مقاوم میان فولاد و روی ایجاد میگردد. مخازن گالوانیزه در دو نوع جوشی و مدولار تولید میشوند؛ نوع جوشی برای حجمهای بالا و نوع مدولار برای نصب آسان در محل کاربرد دارد. در ذخیره آب شرب، پوشش داخلی اپوکسی فودگرید از تغییر طعم و آلودگی جلوگیری میکند.
مخازن گالوانیزه بسته به نیاز پروژه و نوع کاربرد در مدلهای مختلف تولید میشوند. این تفاوتها معمولاً به شکل هندسی، روش ساخت، نوع سیال ذخیرهشده و نحوه استقرار مربوط است. هرکدام از این دستهبندیها ویژگیهای فنی و مزایای خاص خود را دارند. برای مثال، شکل ظاهری مخزن بر میزان تحمل فشار و حجم مفید آن اثر میگذارد، روش ساخت تعیینکننده استحکام و سرعت نصب است، نوع سیال روی انتخاب متریال داخلی تأثیر دارد و نحوه استقرار در پایداری سازه نقش مستقیم دارد. در ادامه، هر یک از این موارد بهصورت تفکیکشده بررسی میشوند تا انتخاب نوع مناسب برای شرایط مختلف آسانتر شود.
در طراحی مخزن گالوانیزه، انتخاب شکل هندسی تنها جنبه ظاهری ندارد و تأثیر مستقیم بر پایداری سازه، حجم مفید، توزیع فشار و شرایط بهرهبرداری دارد. هر فرم با هدف خاصی طراحی میشود و باید با توجه به محدودیت فضا، نوع سیال و الزامات سازهای انتخاب گردد.
این نوع برای محلهایی طراحی میشود که محدودیت عرض یا ارتفاع دارند اما نیاز به حجم ذخیره بالا وجود دارد. شکل بیضوی باعث میشود عبور از مسیرهای باریک و جانمایی بین تجهیزات آسانتر شود. تنش در بدنه نسبت به مدلهای مکعبی یکنواختتر است، ولی مقاومت آن از استوانه کمتر است؛ به همین دلیل در طراحی این مدل باید ضخامت ورق در بخشهای تاج و کناره با دقت کنترل شود و از حلقههای تقویتی استفاده گردد. این ساختار اغلب برای نگهداری سوخت و سیالات صنعتی کاربرد دارد و در مواردی که برای آب شرب استفاده میشود، اجرای آببندی دقیق و پوشش گالوانیزه گرم برای محافظت در برابر خوردگی الزامی است.

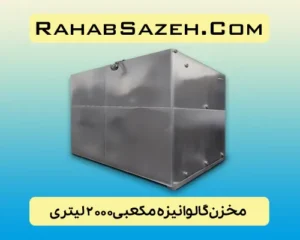

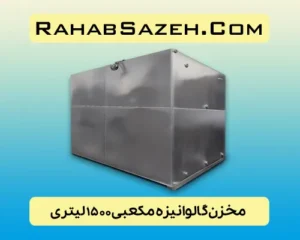

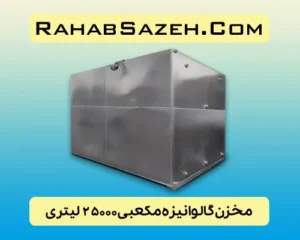

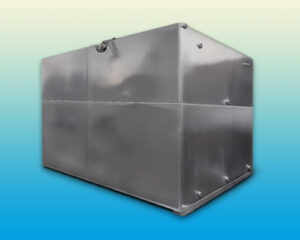

این نوع از رایجترین مدلها برای ذخیره آب شرب و مصارف فرآیندی است. ساختار چهارگوش، امکان طراحی ماژولار و استفاده حداکثری از فضا را فراهم میکند. در نوع جوشی، ورقها در کارخانه به هم متصل شده و با سختکنندههای عمودی و افقی تقویت میشوند. این طراحی برای فشارهای معمولی مناسب است. مدل مدولار یا پیچ و مهرهای نیز در محل پروژه مونتاژ میشود و مزیت آن حمل آسان، نصب سریع و قابلیت افزایش ظرفیت در آینده است. در فرآیند نصب، استفاده از واشر EPDM و سفتکردن یکنواخت پیچها برای آببندی اهمیت دارد. در فضاهای باز، ترکیب گالوانیزه گرم با پوشش تکمیلی ضدخوردگی، عمر مفید مخزن را افزایش میدهد.

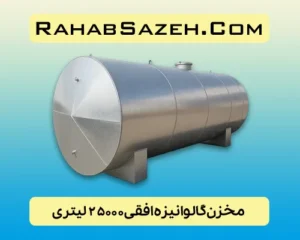

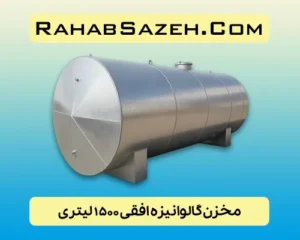

این نوع، پرکاربردترین مدل در ذخیرهسازی آب و سیالات صنعتی است و در دو حالت افقی و عمودی تولید میشود. طراحی ساده، مقاومت بالا و توزیع یکنواخت تنش باعث شده که در پروژههای بزرگ ساختمانی و صنعتی استفاده گستردهای داشته باشد. مدل افقی معمولاً در فضاهای محدود یا نصبهای زیرزمینی کاربرد دارد و با تکیهگاههای سدل تقویت میشود تا از تمرکز تنش در نقاط تماس جلوگیری گردد. مدل عمودی بیشتر برای نصب در ایستگاههای پمپاژ، سایتهای صنعتی یا پشتبام ساختمانها استفاده میشود و فضای کمتری اشغال میکند.
جدول راهنمای سریع مخازن براساس ساختار
انتخاب بین مخازن جوشی و مدولار پنلی یک تصمیم مهم است که به ظرفیت، شرایط محل نصب و محدودیت های حمل و نقل بستگی دارد. هر یک از این روشهای ساخت ویژگیها و مزایای خاص خود را دارند و باید متناسب با الزامات پروژه انتخاب شوند.
مخازن جوشی از ورقهای فولادی گالوانیزه تولید میشوند که بهوسیله جوشکاری به یکدیگر متصل میگردند. این مخازن به دلیل مقاومت مکانیکی بالا و یکپارچگی ساختاری برای پروژههای بزرگ و با حجم ذخیرهسازی زیاد بسیار مناسب هستند. در صنایعی که نیاز به دوام بالا در برابر فشار داخلی و ضربه دارند، این مدل انتخاب رایجی است. این نوع مخازن بهواسطه وزن بالاتر و ابعاد یکپارچه، به جرثقیل و تجهیزات حمل خاص نیاز دارند و بیشتر در پروژههای ثابت به کار میروند. برای افزایش طول عمر این مخازن، پس از جوشکاری باید کل سازه تحت عملیات گالوانیزه گرم قرار گیرد تا نواحی جوش و لبهها بهطور کامل پوشش داده شوند. در ساخت مخازن جوشی، استفاده از الکترود یا سیم جوش استاندارد، پیشگرمایش موضعی و انجام آزمونهای غیرمخرب جوش (NDT) برای جلوگیری از ترک و نشت ضروری است.
مخازن مدولار پنلی از صفحات پیشساخته فولادی گالوانیزه تولید میشوند که در محل پروژه با پیچ و مهره مونتاژ میگردند. این طراحی امکان حمل آسان، نصب سریع و همچنین قابلیت توسعه یا جابهجایی در آینده را فراهم میکند.
مدلهای مدولار برای مکانهای با محدودیت ابعاد یا مسیرهای حمل باریک گزینه بسیار مناسبی هستند. هزینه نصب و تعمیر این نوع مخازن نسبت به مدلهای جوشی کمتر است و در صورت نیاز، میتوان ظرفیت آنها را با افزودن پنلهای اضافی افزایش داد. درزهای بین پنلها معمولاً با واشرهای EPDM یا NBR آببندی میشوند و برای جلوگیری از اعوجاج و نشت، سفت کردن یکنواخت پیچها اهمیت دارد. در شرایط سخت محیطی یا نصب در فضای باز، انتخاب گالوانیزه گرم با جرم پوشش بالاتر همراه با پوشش تکمیلی ضد UV دوام و عمر مفید مخزن را بهشدت افزایش میدهد.
جدول راهنمای سریع مخازن براساس نحوه ساخت
این مخازن بهطور ویژه برای ذخیرهسازی آب آشامیدنی طراحی شدهاند. از ورق فولادی گالوانیزه گرم ساخته شدهاند که در برابر زنگزدگی و خوردگی مقاومت زیادی دارند. این مدل در مناطقی با رطوبت بالا یا سختی آب زیاد عملکرد مناسبی دارد. پوشش گالوانیزه علاوه بر جلوگیری از تماس مستقیم آب با فولاد، باعث افزایش عمر مفید مخزن میشود. برای رعایت الزامات بهداشتی در آب شرب، معمولاً از پوششهای داخلی اپوکسی فودگرید یا رزینهای بهداشتی استفاده میشود تا استانداردهای سلامت تأمین گردد. این مخازن در ظرفیتهای مختلف و بهصورت جوشی یا مدولار برای استفاده در ایستگاههای آبرسانی، ساختمانهای مسکونی و صنایع غذایی مناسب هستند.
مخازن تحت فشار برای نگهداری سیالات در فشار کاری بالا طراحی میشوند و برخلاف مخازن ذخیره استاندارد، فشار داخلی بیشتری را تحمل میکنند. این نوع مخازن برای سیستمهای گرمایشی، تهویه مطبوع، بوستر پمپها، سختیگیرها و برخی تجهیزات تصفیه آب کاربرد دارند. ساختار آنها شامل ورقهای فولادی با ضخامت محاسبهشده و عدسیهای محدب (کروی) برای توزیع یکنواخت فشار است. طراحی معمول این مخازن برای فشارهای ۴ تا ۱۰ بار و دماهای بالا است و برای اطمینان از ایمنی، باید مطابق با استانداردهای بینالمللی مانند ASME یا DIN آزمونهای هیدروتست و کنترل جوش انجام شود.
این مخازن برای ذخیره سیالات غیرآشامیدنی و کاربریهای صنعتی طراحی شدهاند. ساختار مقاوم و پوشش ضدخوردگی آنها را به انتخابی مناسب برای صنایع نفت و گاز، پتروشیمی، پالایشگاهها و سیستمهای تصفیه فاضلاب تبدیل کرده است. این مدلها بهدلیل استفاده از ورقهای فولادی گالوانیزه با ضخامت مناسب و اسکلت تقویتی، مقاومت بالایی در برابر شرایط محیطی سخت دارند. مخازن صنعتی گالوانیزه برای سیالاتی مانند پساب، آب فرآیندی، سوختهای سبک و مواد شیمیایی با pH خنثی مناسب هستند. در صورت نیاز به ذخیره سیالات با خاصیت خورندگی بیشتر، از پوششهای داخلی اپوکسی یا پلییورتان استفاده میشود.
مخازن گالوانیزه متحرک، بهصورت تانکر یدک کش طراحی میشوند و برای تأمین انعطافپذیری در انتقال و توزیع سیالات مناسب هستند. این نوع مخازن برای کشاورزی، پروژههای عمرانی و آتشنشانی بهویژه در مواقعی که نیاز به منابع آب موقت و قابل جابجایی وجود دارد، کاربرد دارند. بدنه آنها از ورق فولادی با ضخامت بالاتر ساخته شده است و برای جلوگیری از حرکت نامناسب سیال در هنگام شتاب یا توقف، صفحات موجگیر (Baffle) در داخل مخزن نصب میشود. این مدلها برای نصب بر روی شاسی چرخدار طراحی میشوند و در پروژههایی که نیاز به حمل آب و سیالات در مسافتهای کوتاه تا متوسط دارند، بیشترین بهرهوری را ارائه میدهند.
این مخازن برای ذخیره مواد شیمیایی خورنده مانند اسیدها و بازها طراحی میشوند. برای این نوع سیالات، مخازن گالوانیزه با پوششهای پلیمری مانند اپوکسیهای مقاوم شیمیایی یا لاینرهای پلیاتیلن (HDPE-Liner) آببندی میشوند تا از تماس مستقیم فلز با سیال جلوگیری شود. این نوع پوششها مقاومت شیمیایی بالاتری نسبت به گالوانیزه خالص دارند و در برابر محیطهای اسیدی و بازی بهطور مؤثر عمل میکنند. برای تأمین ایمنی و طول عمر بالا، تستهای نشتی و چسبندگی پوشش در طراحی این مخازن الزامی است.
جدول راهنمای سریع مخازن براساس ذخیره سیالات
هرچند گالوانیزه گرم بهطور طبیعی یک لایه محافظ قدرتمند در برابر خوردگی ایجاد میکند، اما در محیطهای خاص و خورنده، استفاده از پوششهای تکمیلی برای افزایش دوام و طول عمر مخزن ضروری است. این پوششها به بهبود مقاومت در برابر شرایط مختلف محیطی کمک میکنند و عملکرد مخزن را در بلندمدت پایدار نگه میدارند.
این رویکرد چندلایهای با ترکیب مقاومت مکانیکی و حفاظت کاتدی گالوانیزه و خواص شیمیایی و محیطی پوششهای تخصصی، محصولی بادوام و با نیاز به تعمیرات کم ایجاد میکند که برای سختترین شرایط عملیاتی طراحی شده است.
مخازن گالوانیزه بهطور ذاتی مقاوم هستند، اما در شرایط محیطی خاص، برای افزایش کارایی و دوام باید با اقدامات تکمیلی تقویت شوند:
جدول بررسی سریع بین مخازن استیل و گالوانیزه
مخزن فلزی ورق سفید از جمله مدلهای پرکاربرد در میان مخازن گالوانیزه است. این نوع مخزن با استفاده از ورق گالوانیزه سفید تولید میشود که دارای سطحی صاف، براق و پوشش یکنواخت از فلز روی است. این پوشش مانع اکسید شدن فولاد و زنگزدگی میشود و در مقایسه با ورق سیاه دوام بیشتری دارد. به همین دلیل، این مخازن در پروژههای ساختمانی، کشاورزی، تاسیسات شهری و حتی ذخیره آب شرب مورد استفاده قرار میگیرند. ویژگی بارز آنها، پایداری مکانیکی بالا و حفظ کیفیت آب در بلندمدت است.
در مراکز آتشنشانی، مخازن فلزی ورق سفید به دلیل مقاومت بالا در برابر حرارت، فشار و شرایط محیطی سخت، گزینهای مطمئن برای ذخیره آب محسوب میشوند. در این مدلها معمولاً از طراحی پنلی استفاده میشود تا حمل، نصب و تعمیر سادهتر انجام گیرد. سقف فلزی نیز بهگونهای طراحی میشود که از ورود گرد و غبار و تابش مستقیم آفتاب جلوگیری کرده و دمای آب در محدوده مناسب باقی بماند. این ترکیب از استحکام، دوام و ایمنی باعث شده مخزن ورق سفید به عنوان یکی از مطمئنترین گزینهها برای پروژههای امدادی و صنعتی شناخته شود.
شماتیک ساده از نحوه نصب مخزن گالوانیزه
تولید مخزن گالوانیزه فرآیندی دقیق و مهندسی است که از انتخاب ورق فولادی تا تست نهایی را شامل میشود. در ابتدا ورقهای فولادی ST37 یا ST52 با پوشش گالوانیزه گرم انتخاب میشوند تا در برابر زنگزدگی مقاوم باشند. سپس ورقها با دستگاههای برش CNC آماده و براساس ظرفیت مورد نیاز شکلدهی میشوند. اتصال قطعات در مدلهای جوشی با جوش CO2 و در مدلهای مدولار با پیچ و آببندی EPDM انجام میشود. در ادامه، تست نشتی یا آزمون پنوماتیک برای اطمینان از آببندی کامل اجرا میگردد و پس از تأیید نهایی، مخزن آماده بهرهبرداری است.
تفاوت میان گالوانیزه گرم و سرد در روش پوششدهی و ضخامت لایه روی است. در نوع گرم، ورق در وان روی مذاب غوطهور میشود و لایهای ضخیم و یکپارچه (حدود ۷۰ تا ۱۰۰ میکرون) ایجاد میکند که دوام بالایی در برابر خوردگی دارد. در گالوانیزه سرد، پوشش با روش الکترولیتی یا غلتکی اعمال میشود و ضخامت آن کمتر از ۲۰ میکرون است؛ بنابراین مقاومت کمتری در محیطهای مرطوب و خورنده دارد. گالوانیزه گرم برای پروژههای صنعتی و محیطهای سخت مناسبتر است، هرچند هزینه ساخت بالاتری دارد اما عمر مفید و اطمینان عملکردی بیشتری فراهم میکند.
جدول مقایسه مخزن گالوانیزه گرم و سرد
فرآیند ساخت مخزن گالوانیزه با انتخاب ورق فولادی گالوانیزه گرم آغاز میشود تا دوام و مقاومت در برابر خوردگی تضمین شود. ورقها با دستگاههای CNC طبق نقشه مهندسی برش میخورند تا دقت مونتاژ بالا باشد. سپس قطعات در مدلهای جوشی با جوش CO2 یا در مدلهای مدولار با پیچ و مهره مونتاژ میشوند. پس از ساخت بدنه، اسکلت تقویتی و پایهها برای پایداری نصب میگردند. در صورت نیاز، داخل مخزن با پوشش اپوکسی فودگرید و بیرون آن با رنگ مقاوم صنعتی پوشش داده میشود. اتصالات ورودی، خروجی، شیر تخلیه و تجهیزات جانبی نصب شده و مخزن تحت تست هیدرواستاتیک قرار میگیرد. پس از تأیید کنترل کیفیت، تمیزکاری، بستهبندی و حمل ایمن انجام میشود.
قیمت مخزن گالوانیزه به عواملی مانند ضخامت ورق، نوع پوشش، ظرفیت و طراحی سازه بستگی دارد. افزایش ضخامت و کیفیت پوشش روی، دوام مخزن را بالا میبرد اما هزینه ساخت و جوشکاری را نیز افزایش میدهد. مدل های گالوانیزه گرم بهدلیل لایه ضخیم تر و مقاومت بیشتر در برابر خوردگی، از الکتروگالوانیزه گران تر هستند. هزینه نهایی تحت تأثیر حجم مخزن، نوع طراحی (افقی یا عمودی، جوشی یا مدولار) و تجهیزات جانبی مانند عایق حرارتی، آستر اپوکسی فودگرید، نشانگر سطح و نردبان است. همچنین شرایط نصب، نوع سیال و محیط کاری (ساحلی، صنعتی یا خورنده) بر قیمت تأثیر مستقیم دارند. برای برآورد دقیق قیمت، لازم است مشخصاتی مانند ظرفیت، نوع سیال، دمای کاری و کلاس پوشش گالوانیزه طبق استانداردهایی مانند ISO 1461 تعیین شود.
ظرفیت (لیتر) | ضخامت ورق (میلیمتر) | وزن (کیلوگرم) | قیمت (تومان) |
1000 | 2 | 120 | تماس: 02188486599 |
2000 | 2 | 180 | تماس: 02188486599 |
3000 | 3 | 370 | تماس: 02188486599 |
4000 | 3 | 420 | تماس: 02188486599 |
5000 | 3 | 460 | تماس: 02188486599 |
10000 | 4 | 870 | تماس: 02188486599 |
15000 | 4 | 1250 | تماس: 02188486599 |
20000 | 5 | 1630 | تماس: 02188486599 |
25000 | 5 | 2050 | تماس: 02188486599 |
30000 | 5 | 2480 | تماس: 02188486599 |
