در بسیاری از فرایندهای صنعتی، مدیریت جریان‌های آبی و دوغاب چالش اصلی بهره‌برداری است. فیلتر پرس (Filter Press) به‌عنوان یک سامانه بچی، با بستن صفحات توسط جک هیدرولیکی و اعمال اختلاف فشار، دوغاب را به درون چمبرها هدایت می‌کند، ذرات جامد روی پارچه فیلتر رسوب می‌کنند و فیلترات زلال از کانال‌های جمع‌آوری خارج می‌شود. حاصل کار دو خروجی مشخص است؛ فیلترات قابل بازگردانی به فرایند یا تصفیه‌ی تکمیلی، و کیک متراکم با حجمی به‌مراتب کمتر. این تمرکز جامدات، هزینه‌های حمل و دفع را کاهش می‌دهد، بازیافت آب فرایندی را ممکن می‌سازد و رعایت الزامات محیط‌زیستی را تسهیل می‌کند.
فیلتر پرس چیست؟
فیلتر پرس (Filter Press) یک سامانه بچی جداسازی جامدمایع است که از ردیف صفحات عمودی (پلیت) بر روی شاسی فولادی صلب تشکیل می‌شود. هر پلیت با پارچه فیلتر متناسب با ماهیت دوغاب پوشانده می‌شود تا سطح فیلتراسیون ایجاد گردد. در آغاز سیکل، جک هیدرولیک صفحات را می‌بندد و مجموعه آب‌بندی می‌شود، سپس پمپ تغذیه، دوغاب را به داخل چمبرها می‌راند. اختلاف فشار، فیلترات زلال را از منافذ پارچه و مجاری جمع‌آوری عبور می‌دهد و ذرات جامد روی پارچه رسوب کرده و به‌تدریج کیک متراکم تشکیل می‌شود.
پایان سیکل زمانی است که دبی فیلترات افت معنادار پیدا کند یا فشار به حد تعیین‌شده برسد؛ در مدل‌های ممبران، مرحله‌ی انبساط ممبران برای کاهش بیشتر رطوبت کیک انجام می‌گیرد. پس از بازشدن صفحات، کیک به‌صورت کنترل‌شده تخلیه می‌شود. راندمان و پایداری عملکرد به هماهنگی دقیق اجزا، شاسی و پلیت‌ها، پارچه، سیستم هیدرولیک، پمپ تغذیه و تابلو برق/کنترل، وابسته است.
مطالعه بیشتر: فیلتر شنی
انواع فیلتر پرس
دستگاه فیلتر پرس (Filter Press) که با نام فیلتر فشاری نیز شناخته می‌شود، بر اساس دو معیار بنیادین و کلیدی طبقه‌بندی می‌شود که هر کدام ویژگی‌های فنی و کاربردی منحصر به فردی را تعریف می‌کنند. اولین معیار، مکانیزم اعمال فشار و سطح اتوماسیون دستگاه است و دومین معیار، فناوری صفحات و فرآیند جداسازی می‌باشد. درک تفاوت این مدل‌ها، اولین گام برای انتخاب یک سیستم بهینه و مقرون به صرفه است.
انواع فیلترپرس براساس مکانیزم عملکرد
این طبقه‌بندی، میزان دخالت نیروی انسانی، سرعت فرآیند و سطح کنترل بر دستگاه را مشخص می‌کند.

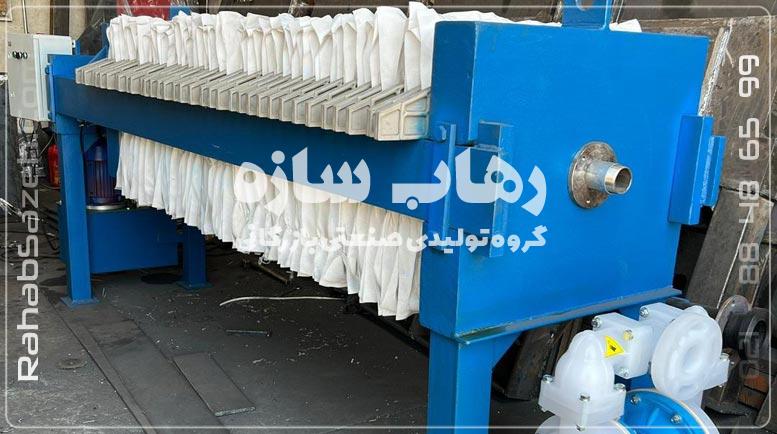

فیلتر پرس دستی
در مدل دستی، بسته‌شدن و آب‌بندی صفحات با جک پیچی/هندویل مکانیکی انجام می‌شود و یونیت هیدرولیک وجود ندارد. این دستگاه‌ها معمولاً تعداد صفحه و سطح فیلتراسیون کمی دارند (برای مثال سایزهای ۲۰×۲۰ تا ۶۰×۶۰ سانتی‌متر در کاربردهای آزمایشگاهی و کارگاهی). با وجود سادگی و هزینه‌ی اولیه پایین، نیروی اپراتور، زمان چرخه و یکنواختی فشار محدودکننده است؛ با این حال پمپ تغذیه دوغاب همچنان بخشی الزامی از مدار محسوب می‌شود.

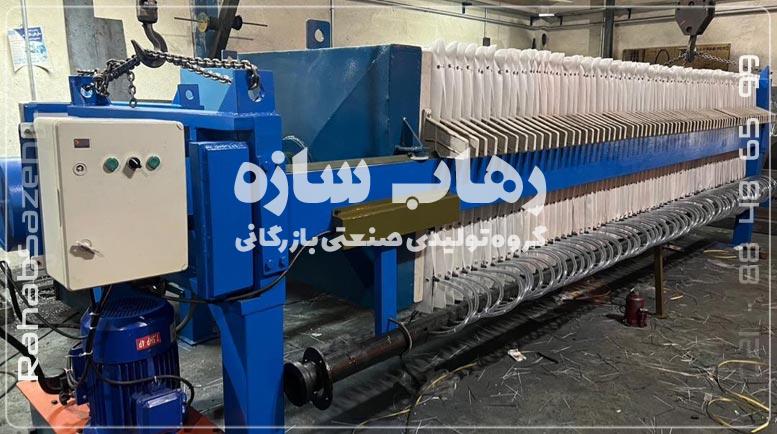

فیلترپرس هیدرولیکی / نیمه‌اتوماتیک
پرکاربردترین گزینه در مقیاس‌های صنعتی، مدل هیدرولیکی است که با یونیت و جک هیدرولیک، نیروی بستن یکنواخت و پایدار فراهم می‌کند. نتیجه، آب‌بندی مطمئن‌تر، کنترل بهتر فشار فیلتراسیون و امکان اجرای مراحل تکمیلی نظیر دمش هوا (Air Blow) یا شست‌وشوی پارچه‌ها است. در نسخه‌های نیمه‌اتوماتیک، باز/بسته‌سازی و جابجایی صفحات به‌صورت مکانیزه کمک می‌شود اما تخلیه کیک یا برخی مراحل هنوز با اپراتور انجام می‌گیرد. این معماری، خطای انسانی را کاهش می‌دهد و کیفیت کیک و فیلترات را نسبت به مدل‌های دستی پایدارتر می‌کند.
فیلتر پرس تمام اتوماتیک
در این رده، یک PLC توالی کامل چرخه را مدیریت می‌کند: بستن و نگهداشت فشار، پرکردن، فیلتراسیون، جابجایی خودکار صفحات (Plate Shifter)، مدیریت سینی‌های چکه (Drip Tray)، شست‌وشوی خودکار پارچه و تخلیه‌ی کنترل‌شده کیک. هرچند فرایند ذاتاً بچی است، ولی با اتوماسیون کامل، بهره‌برداری چندشیفته و ۲۴/۷ با تکرار چرخه‌های متوالی و حداقل توقف اپراتوری ممکن می‌شود. این کلاس برای دبی بالا، نوسانات کیفیت دوغاب و نیاز به یکنواختی کیفیت خروجی طراحی شده و ریسک خطای انسانی و زمان‌های مرده را به حداقل می‌رساند.
نکته انتخاب: مدل‌های دستی برای پایلوت و ظرفیت‌های خیلی کم، هیدرولیکی/نیمه‌اتوماتیک برای اغلب خطوط صنعتی با توازن هزینه، کارایی، و تمام‌اتوماتیک برای فرآیندهای پرتکرار با نیاز به حداقل مداخله انسانی مناسب‌اند. میزان خشک‌موادِ کیک و شفافیت فیلترات علاوه بر سطح اتوماسیون، به ماهیت دوغاب، انتخاب پارچه فیلتر، فشار مؤثر و مراحل تکمیلی (مانند انبساط ممبران در مدل‌های ممبران) وابسته است.
مطالعه بیشتر: فیلتر کربنی
انواع فیلتر پرس براساس فناوری صفحات
این مشخصه فنی، مستقیماً بر روی کیفیت (درصد خشکی) کیک نهایی و کارایی فرآیند تأثیر می‌گذارد.
فیلتر پرس چمبر
پرکاربردترین معماری امروز فیلتر پرس (Filter Press) است. هر صفحه دارای فرورفتگی‌هایی است که پس از بسته‌شدن، چمبر ثابت ایجاد می‌کند، یعنی حجم کیک ثابت است و فرایند با فشار پمپ تغذیه و افت فشار روی پارچه/ کیک پیش می‌رود (نه با فشار جک هیدرولیک، جک فقط وظیفه آب‌بندی و نگهداشت بسته‌شدن صفحات را دارد). با پرشدن چمبر و رشد مقاومت کیک، دبیِ فیلترات کاهش می‌یابد تا چرخه پایان پذیرد.
سادگی مکانیک، هزینه سرمایه‌گذاری کمتر و نگهداری آسان، این مدل را برای گستره‌ی وسیعی از دوغاب‌ها، از تصفیه‌خانه‌ها تا صنایع غذایی، شیمیایی و معدنی، مناسب می‌کند. اجرای مراحل تکمیلی مانند شست‌وشوی کیک و دمش هوا (Air Blow) نیز در این معماری ممکن است و به بهبود شفافیت فیلترات یا کاهش رطوبت کیک کمک می‌کند.
فیلتر پرس ممبران
در این فناوری، صفحات ممبران پس از تشکیل کیک، مرحله‌ی دوم فشرده‌سازی را اجرا می‌کنند، غشای انعطاف‌پذیر هر صفحه با سیال (هوا یا آب) متورم می‌شود و به‌صورت یکنواخت به سطح کیک فشار می‌آورد. این «فشار مضاعف/حجم متغیر» آب حبس‌شده را از منافذ پارچه بیرون می‌راند، رطوبت نهایی کیک را به‌طور معنادار کاهش می‌دهد و معمولاً زمان سیکل را کوتاه می‌کند. برای فرآیندهایی که خشک‌مواد بالا، سهولت حمل/دفع یا بازیابی حداکثری مایع اهمیت دارد، ممبران انتخاب برتر است. کیفیت و دوام پارچه، ظرفیت پمپ تغذیه، ضخامت هدفِ کیک و فشار/مدیومِ انبساط (هوا یا آب) تعیین‌کننده‌ی عملکرد نهایی هستند.
نکته فنی انتخاب: اگر هزینه اولیه و سادگی اولویت دارد و رطوبت کیک استاندارد کافی است، چمبر گزینه‌ی اقتصادی و مطمئن است. اگر به خشک‌تر شدن کیک، کاهش زمان چرخه یا یکنواختی بیشتر در رطوبت نیاز دارید، به‌ویژه در دبی‌های بالا یا مواد حساس، ممبران مزیت مهندسی معناداری ایجاد می‌کند. نتیجه نهایی، علاوه بر نوع صفحه، به ماهیت دوغاب، شرطی‌سازی شیمیایی (پلیمر/کمک‌لخته‌ساز)، انتخاب پارچه فیلتر و تنظیمات عملیاتی بستگی دارد.
مطالعه بیشتر: مبدل حرارتی
طرز کار فیلتر پرس
فیلتر پرس (Filter Press) با یک چرخه‌ی بچی و تکرارپذیر، دوغاب را به فیلترات زلال و کیک متراکم تبدیل می‌کند. منطق کار، ایجاد اختلاف فشار پایدار روی پارچه و کیک در کنار آب‌بندی مطمئن صفحات است.
آب‌بندی و آماده‌سازی
ابتدا صفحات روی شاسی در راستا قرار می‌گیرند و جک هیدرولیک فقط برای بستن و آب‌بندی مجموعه به کار می‌رود. نقش جک ایجاد فشار فیلتراسیون نیست؛ جک با نیروی یکنواخت، پکینگ‌ها و لبه‌های آب‌بند را در تماس کامل نگه می‌دارد تا نشتی رخ ندهد. پیش از تغذیه، تمیزی پارچه‌ها، بسته بودن سینی‌های چکه و آماده‌بودن مسیرهای خروج فیلترات کنترل می‌شود.
تغذیه و فیلتراسیون
پمپ تغذیه (معمولاً جا‌به‌جاییِ مثبت) دوغاب را به چمبرها وارد می‌کند و اختلاف فشار مؤثر روی پارچه و بسترِ در حال شکل‌گیری ایجاد می‌شود. ذرات ابتدا توسط پارچه نگه داشته می‌شوند و به‌تدریج کیک با ساختار متراکم شکل می‌گیرد؛ همزمان مقاومت هیدرولیکی افزایش یافته و روند طبیعی سیستم از دبی بالاتر/فشار کمتر به دبی کمتر/فشار بالاتر جابه‌جا می‌شود. در صورت نیاز، مراحل تکمیلی مانند شست‌وشوی کیک، دمش هوا (Air Blow) برای راندن آب حبس‌شده یا در مدل‌های ممبران، انبساط غشا (Membrane Squeeze) اجرا می‌شود تا شفافیت فیلترات و خشکی کیک بهبود یابد.
تکمیل سیکل و تخلیه کیک
پایان سیکل با شاخص‌هایی مانند رسیدن فشار به حد تنظیمی، افت دبی فیلترات به آستانه‌ی تعریف‌شده یا دستیابی به زمان/ضخامت هدف اعلام می‌شود (لزومی ندارد خروج مایع کاملاً صفر شود). پس از آزاد کردن نیروی جک، صفحات به‌صورت دستی یا مکانیزه جدا می‌شوند و کیک‌ها با وزن خود رها می‌گردند. برای مواد چسبنده، ویبراتور صفحه یا کاردک‌های غیر فلزی به تخلیه کامل کمک می‌کنند. در صورت انجام دمش هوا یا ممبران، رطوبت نهایی کیک پایین‌تر و ریزش آن یکنواخت‌تر خواهد بود.
شستشوی پارچه و شروع مجدد
افزایش غیرعادی فشار، طولانی شدن زمان سیکل یا چسبناک‌تر شدن کیک نشانه‌ی کاهش نفوذپذیری پارچه است. در این حالت، شست‌وشوی پارچه‌ها (دستی یا اتوماتیک با آب پرفشار) منافذ را بازیابی می‌کند و چرخه بعدی با افت فشار اولیه کمتر و یکنواختی بهتر آغاز می‌شود. رعایت برنامه‌ی شست‌وشو و بازرسی منظم پارچه، پایداری کیفیت فیلترات و عمر مفید تجهیزات را تضمین می‌کند.
اجزای کلیدی فیلتر پرس
فیلتر پرس (Filter Press) از مجموعه‌ای هماهنگ از اجزای مکانیکی، هیدرولیکی و الکتریکی ساخته می‌شود که هر کدام نقش مستقیمی در آب‌بندی مطمئن، ایجاد اختلاف فشار مؤثر و پایداری کیفیت کیک و فیلترات دارند.
شاسی و اسکلت اصلی
شاسی فولادی نقش ستون فقرات دستگاه را دارد و باید بدون خمش محسوس، بار محوری جک و وزن صفحات را تحمل کند. طراحی صحیح شامل سختی خمشی کافی، صافی ریل‌ها برای حرکت نرم صفحات و پوشش ضدخوردگی مناسب است. در محیط‌های عمومی از فولادهای کربنی (نظیر St37/St52 با رنگ اپوکسی) و در محیط‌های خورنده از استنلس‌استیل یا پوشش‌های ویژه استفاده می‌شود تا دوام سازه حفظ شود.
صفحات فیلتر
صفحات قلب فرایندند و با قرارگیری متوالی، چمبرهای فیلتراسیون را شکل می‌دهند. متریال رایج پلی‌پروپیلن صنعتی تقویت‌شده است که در برابر فشار، سایش و مواد شیمیایی پایداری بالایی دارد؛ برای دماهای بالاتر یا فرایندهای خاص، چدن یا آلیاژهای ویژه به‌کار می‌رود. صفحات در ابعاد استاندارد (از ۲۰×۲۰ تا ۲۰۰×۲۰۰ سانتی‌متر) تولید می‌شوند و بسته به کاربرد به‌صورت چمبر (Recessed) یا ممبران عرضه می‌گردند. طراحی صحیح کانال‌های ورود/خروج و سطح برجستگی‌ها، افت فشار، یکنواختی توزیع دوغاب و کیفیت رهاسازی کیک را تعیین می‌کند.
پارچه فیلتر
پارچه، عنصر جداسازی است و با انتخاب درستِ جنس، بافت و اندازه منافذ، شفافیت فیلترات و درصد خشکی کیک کنترل می‌شود. متریال‌های متداول شامل PP، PES و PA هستند؛ انتخاب براساس pH، دما، اندازه و شکل ذره و نیاز شست‌وشو انجام می‌شود. جزئیاتی مانند نوع بافت (بافتی/نیدل‌فلت)، استحکام کششی و روش نصب روی صفحه (لبه‌دوزی، چشمی، آب‌بند محیطی) مستقیماً بر طول عمر و تکرارپذیری سیکل اثر می‌گذارد.
سیستم هیدرولیک و واحد قدرت
وظیفه این بخش فقط بستن یکنواخت صفحات و آب‌بندی است، نه ایجاد فشار فیلتراسیون. یونیت شامل پمپ هیدرولیک، مخزن روغن، بلوک شیر، فشارشکن و جک است و با پرشرسوئیچ و سوپاپ اطمینان محافظت می‌شود. نگهداشت فشار پایدار در طول سیکل، از نشتی و تغییر مکان صفحات جلوگیری می‌کند و کیفیت کیک را یکنواخت نگه می‌دارد.
سیستم تغذیه
پمپ تغذیه اختلاف فشار مؤثر روی پارچه و کیک را ایجاد می‌کند. برای دوغاب‌های غلیظ یا نیاز به فشار نهایی بالا، پمپ‌های جابجایی مثبت (دیافراگمی پنوماتیک، پیستونی، مونو/پیچ پیش‌رونده) انتخاب مهندسی است؛ پمپ سانتریفیوژ فقط در پیش‌پُر کردن یا دوغاب‌های رقیق کاربرد دارد. تنظیم منحنی تغذیه به‌صورت دو مرحله‌ای (ابتدا دبی بالا/فشار پایین، سپس دبی پایین/فشار بالا) زمان سیکل و سایش را کاهش می‌دهد.
سیستم کنترل و تابلو برق
تابلو برق، توالی عملیات را مدیریت و از تجهیزات حفاظت می‌کند. اجزای رایج شامل کنتاکتور، کلید حرارتی، رله‌ها، تایمرها و در نسخه‌های پیشرفته PLC و HMI است. مانومتر، ترانسمیتر فشار، سنسور سطح، کنترل فاز و اینترلاک‌های ایمنیِ درِ حفاظ، رویه بهره‌برداری را پایدار و ایمن می‌سازند. در صورت استفاده از VFD برای پمپ تغذیه، کنترل شیب فشار/دبی و کاهش ضربه‌های هیدرولیکی ممکن می‌شود.
تجهیزات تکمیلی
- جابجایی مکانیزه صفحات (Plate Shifter) برای تسریع تخلیه
- ویبراتور صفحه یا کاردک‌های غیرفلزی برای رهاسازی کیک‌های چسبنده
- مانیفولد دمش هوا (Air Blow) و در مدل‌های ممبران، مدار انبساط غشا
- نوارنقاله یا هاپر تخلیه، مخزن شرطی‌سازی با همزن و دوزینگ پلیمر برای پایدارسازی عملکرد
- سینی‌های چکه‌گیر (Drip Trays) و کلکتور فیلترات برای جلوگیری از آلودگی کیک خشک‌شده
- سیستم شست‌وشوی پارچه (دستی یا اتوماتیک با نازل‌های فشارقوی) جهت بازیابی نفوذپذیری
نکته مهندسی: یکپارچگی عملکرد زمانی حاصل می‌شود که سختی شاسی، کیفیت صفحه و پارچه، منحنی تغذیه پمپ و منطق کنترل، همزمان و متناسب با ماهیت دوغاب تنظیم شوند؛ تمرکز صرف بر یک جزء، بدون تطبیق سایر بخش‌ها، به زمان سیکل طولانی و کیک با رطوبت بالا منجر می‌شود.
مطالعه بیشتر: سیلیس فیلتر شنی
کاربرد فیلتر پرس
فیلترپرس با کاهش حجم جامدات و بازیافت آبِ فرایندی، هزینه حمل‌ونقل و دفع را به‌طور چشمگیری پایین می‌آورد و رسیدن به الزامات زیست‌محیطی را ساده می‌کند. دامنه کاربرد آن از مواد معدنی و شیمیایی تا غذا و فاضلاب را پوشش می‌دهد.
صنایع سنگین و معدنی
در تغلیظ کنسانتره‌ها (مانند مس، روی، سرب، طلا) و نیز در آبگیری باطله‌های ریزدانه، فیلترپرس کیک یکنواخت و پایدار تحویل می‌دهد و آب برگشتیِ شفاف برای مدار فرآیندی فراهم می‌کند. در سنگ‌بری و فرآوری سنگ/سرامیک، جداسازی گل‌ولای برش و لعاب‌های بازیافتی موجب کاهش مصرف آب تازه و رسوب‌گذاری در خطوط می‌شود.
صنایع شیمیایی و فرآیندی
برای جداسازی رسوبات واکنشی، رنگدانه‌ها، کاتالیست‌های بازیافتی و املاح تبلور، فیلترپرس کنترل‌پذیری بالایی بر شفافیت فیلترات و درصد خشک‌موادِ کیک فراهم می‌کند. در آبکاری و پساب‌های فلزات سنگین، رسوبات هیدروکسیدی و لجن‌های حاوی فلز به‌صورت کیک متراکم خارج می‌شوند تا حمل و دفع ایمن‌تر و کم‌هزینه‌تری داشته باشند. در پتروشیمی و مواد میانجی نیز جداسازی جامدات ریز و ارزشمند بدون رقیق‌سازی اضافیِ جریان ممکن می‌شود.
آب و فاضلاب شهری و صنعتی
در انتهای زنجیره تصفیه، آبگیری لجن (از تغلیظ‌کننده‌ها، DAF یا هوادهی) با فیلترپرس، رطوبت را به‌طور معناداری کاهش می‌دهد تا هزینه‌های حمل، ذخیره‌سازی و دفن کم شود و آب زلال به مدار بازگردد یا برای تصفیه تکمیلی ارسال گردد. پایداری عملکرد در نوسانات دبی و غلظت، این تجهیز را برای بهره‌برداری پیوسته و چندشیفته مناسب می‌سازد.
صنایع غذایی و کشاورزی
در قند و شکر، شفاف‌سازی شربت‌ها و آبمیوه‌ها (با پارچه‌های غذایی و سازه استنلس) و نیز در روغن‌کشی، جداسازی جامدات ریز از جریان فرآیندی با حداقل افت کیفیت انجام می‌شود. در دامداری و کشتارگاه‌ها، آبگیری لجن‌های آلی و بیولوژیک، بو و بار آلودگی را کاهش می‌دهد و مدیریت پسماند را بهداشتی‌تر می‌کند.
مصالح ساختمانی، سرامیک و کاشی
تفکیک دوغاب‌های رسی و لعابی و بازیافت آب فرآیندی در خطوط کاشی و سرامیک از کاربردهای رایج است. خروجی پایدار فیلترپرس از تشکیل رسوب در نازل‌ها و پمپ‌ها جلوگیری می‌کند و هزینه شست‌وشو و توقف خط را پایین می‌آورد.
نکته انتخاب: اولویتِ شفافیت فیلترات و سادگی، معمولاً به چمبر هدایت می‌کند؛ نیاز به کیک خشک‌تر یا چرخه کوتاه‌تر، مزیت ممبران را پررنگ می‌سازد. در همه کاربردها، موفقیت نهایی به شرطی‌سازی شیمیایی مناسب، انتخاب درستِ پارچه و تنظیم منحنی تغذیه پمپ وابسته است.
مزایای کلیدی و منحصربه‌فرد فیلتر پرس
سرمایه‌گذاری روی فیلتر پرس (Filter Press) معمولاً با کاهش هزینه چرخه‌ی عمر تجهیز (CAPEX+OPEX)، بازیافت آب فرایندی و ساده‌تر شدن مدیریت پسماند بازگشت پیدا می‌کند. مزیت‌ها زمانی به‌طور کامل محقق می‌شوند که انتخاب پارچه، فشار مؤثر، شرطی‌سازی شیمیایی و منطق کنترل با ماهیت دوغاب هم‌خوان باشند.
اقتصاد و هزینه‌های بهره‌برداری
با وجود ماهیت بچی، مصرف انرژی ویژه فیلتر پرس (Filter Press)، به‌ویژه در مقایسه با سانتریفیوژ، پایین و قابل پیش‌بینی است؛ انرژی عمدتاً صرف پمپ تغذیه و نگهداشت فشار هیدرولیک می‌شود. سادگی مکانیک (قطعات گردنده‌ی پرسرعت ندارد) تعمیرات را کم‌هزینه و زمان‌های توقف را کوتاه می‌کند. اتوماسیون جابجایی صفحات، شست‌وشوی پارچه و تخلیه کیک، نیاز به نیروی انسانی را کاهش می‌دهد و یکنواختی کیفیت خروجی را بالا می‌برد. در بسیاری از پروژه‌ها، خشک‌تر بودن کیک نسبت به بلت‌پرس هزینه‌های حمل، انبارداری و دفن را به‌طور ملموس پایین می‌آورد و جمع هزینه‌ی مالکیت (LCC) را به نفع فیلترپرس تمام می‌کند.
حفاظت محیط‌زیست و مدیریت آب
فیلتر پرس (Filter Press) با جداسازی کارآمد جامدات ریز و فلزات رسوب‌کرده، بار آلودگی جریان را کاهش می‌دهد و دستیابی به حدود زیست‌محیطی را ساده‌تر می‌کند. فیلتراتِ شفاف به‌سادگی به مدار بازمی‌گردد یا وارد تصفیه‌ی تکمیلی می‌شود و مصرف آب تازه را کاهش می‌دهد. حذف ذرات ساینده از مدار، از پمپ‌ها، ولوها و مبدل‌ها حفاظت کرده و هزینه‌های خورندگی و سایش را پایین می‌آورد. در بسیاری از سایت‌ها، فیلترپرس وابستگی به استخرها/حوضچه‌های ته‌نشینی بزرگ را کم یا جایگزین می‌کند و ریسک‌های بهره‌برداری آن‌ها را می‌کاهد.
انعطاف‌پذیری مهندسی و سهولت بهره‌برداری
معماری ماژولار صفحات، امکان مقیاس‌پذیری را از پایلوت تا ظرفیت‌های معدنی بزرگ فراهم می‌کند. انتخاب بین صفحات چمبر و ممبران، و افزودن گزینه‌هایی مانند دمش هوا، شست‌وشوی پارچه و جابجایی مکانیزه صفحات، به‌صورت دقیق با دبی، ویسکوزیته و هدفِ رطوبت کیک تطبیق داده می‌شود. راه‌اندازی و اپراتوری پیچیدگی کمی دارد و با HMI/PLC و اینترلاک‌های ایمنی، توالی چرخه‌ها قابل‌اتکا و تکرارپذیر می‌شود.
کارایی آبگیری و کیفیت محصول
فیلتر پرس (Filter Press) به دلیل سطح فیلتراسیون بالا و افت فشار کنترل‌شده، فیلترات با کدورت پایین تولید می‌کند. در صورت استفاده از صفحات ممبران و مرحله‌ی Membrane Squeeze، رطوبت نهایی کیک به‌طور معنادار کاهش می‌یابد و حمل‌ونقل ساده‌تر می‌شود. با تنظیم منحنی تغذیه (ابتدا دبی بالاتر/فشار کمتر، سپس دبی کمتر/فشار بالاتر)، زمان سیکل و سایش تجهیزات بهینه می‌گردد. نتیجه، کیک یکنواخت و پایدار است که هزینه‌های پایین‌دستی را کاهش می‌دهد و کیفیت پایدار فرآیند را تضمین می‌کند.
اگر سادگی، هزینه سرمایه‌گذاری پایین‌تر و نگهداری آسان اولویت دارد، معماری چمبر نقطه شروع بهینه است. در کاربردهایی که خشک‌موادِ بالاتر یا چرخه کوتاه‌تر حیاتی است، ممبران مزیت مهندسی محسوسی ایجاد می‌کند—به شرط هم‌تراز بودن پلیمر، پارچه و فشارهای عملیاتی با ماهیت دوغاب.
طراحی فیلترپرس
طراحی یک دستگاه فیلتر پرس (Filter Press)، فرآیندی کاملاً مهندسی و سفارشی است و یک محصول آماده و پیش‌ساخته محسوب نمی‌شود. یک طراحی دقیق و هوشمندانه، ضامن دستیابی به بالاترین راندمان آبگیری، کاهش هزینه‌های عملیاتی و افزایش طول عمر دستگاه است. این فرآیند بر اساس تحلیل دقیق نیازهای هر پروژه و انتخاب حساب‌شده‌ی اجزا انجام می‌شود.
آنالیز دقیق فرآیند و سیال ورودی
فرآیند طراحی با آنالیز عمیق شرایط کاری و مشخصات سیال ورودی آغاز می‌گردد. در این گام ابتدایی، پارامترهای کلیدی مانند نوع لجن، میزان و اندازه ذرات جامد، خواص شیمیایی و دمای دوغاب به دقت بررسی می‌شوند. همزمان، نیازمندی‌های خروجی پروژه، از جمله درصد خشکی مطلوب برای کیک نهایی و ظرفیت پردازش مورد نیاز در هر ساعت یا سیکل کاری، مشخص می‌گردد.
انتخاب مهندسی‌شده قطعات و ابعاد
نتایج این تحلیل، مبنای انتخاب مهندسی‌شده قطعات و ابعاد دستگاه قرار می‌گیرد. براساس ظرفیت محاسبه شده، ابعاد صفحات را از مدل‌های کوچک آزمایشگاهی تا ابعاد بزرگ صنعتی و همچنین تعداد آن‌ها را تعیین می‌کنیم. سپس به یکی از حساس‌ترین مراحل یعنی انتخاب پارچه فیلتر می‌پردازیم؛ در این مرحله، جنس و ساختار بافت پارچه را به گونه‌ای انتخاب می‌کنیم که با مشخصات سیال کاملاً سازگار بوده و بیشترین مقاومت و بهترین عملکرد جداسازی را ارائه دهد. در نهایت، ما با در نظر گرفتن مقیاس تولید و بودجه کارفرما، سطح اتوماسیون مناسب را از بین مدل‌های دستی، هیدرولیکی و تمام اتوماتیک انتخاب می‌نماییم.
سفارشی‌سازی با سیستم‌های تکمیلی
در نهایت، برای افزایش کارایی و بهینه‌سازی بیشتر، دستگاه با سیستم‌های تکمیلی سفارشی‌سازی می‌شود. برای مثال، سیستم شستشوی خودکار پارچه، کارایی فیلتراسیون را در بلندمدت پایدار نگه می‌دارد. سینی‌های چکه گیر از آلودگی کیک خشک تخلیه شده جلوگیری می‌کنند و در نهایت، سیستم‌های انتقال کیک مانند نوار نقاله، فرآیند را کاملاً خودکار می‌سازند. رعایت دقیق استانداردها در تمام این مراحل، در نهایت منجر به تولید دستگاهی با حداکثر بازدهی و عملکرد قابل اطمینان خواهد شد.
ساخت فیلتر پرس
ساخت یک دستگاه فیلتر پرس صنعتی فراتر از یک مونتاژ ساده است؛ این یک فرآیند مهندسی چند مرحله‌ای است که نیازمند دقت بالا، ماشین‌آلات پیشرفته و کنترل کیفیت مداوم در هر گام می‌باشد. هر دستگاه حاصل تلفیق دانش فنی، هنر ماشین‌کاری و استفاده از بهترین مواد اولیه است تا بتواند در شرایط سخت صنعتی، عملکردی پایدار و طولانی‌مدت داشته باشد.
مراحل کلیدی این فرآیند به شرح زیر است:
آماده‌سازی سازه و قطعات اصلی
ما این مرحله را با طراحی مهندسی و تهیه کردنِ قطعات فولادی و ریخته‌گری شده با گرید بالا آغاز می‌کنیم. تیم فنی ما قطعات فولادی، از جمله بازوهای اصلی اسکلت دستگاه را، با تجهیزات دقیق برشکاری کرده و سپس برای رسیدن به ابعاد دقیق و سطحی کاملاً صاف، تمام این قطعات را تحت عملیات ماشین‌کاری و سنگ‌زنی قرار می‌دهد. در نهایت، پیش از ورود به مرحله بعد، ما هر قطعه را از یک مرحله کنترل کیفیت سخت‌گیرانه عبور می‌دهیم تا از مرغوبیت و بی‌نقص بودن آن اطمینان حاصل کنیم.

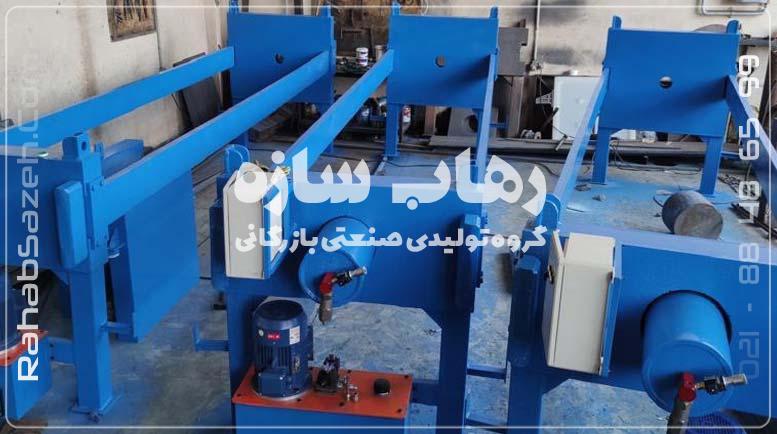

مونتاژ شاسی و نصب سیستم هیدرولیک
پس از آماده‌سازی و تأیید کیفیت، قطعات اصلی شامل بازوها و بخش‌های ابتدایی و انتهایی، برای تشکیل شاسی قدرتمند دستگاه به یکدیگر مونتاژ می‌شوند. همزمان، مجموعه یونیت هیدرولیک که قلب تپنده و منبع تأمین نیروی دستگاه است، به صورت یک واحد مستقل ساخته شده و سپس با دقت بر روی شاسی نصب و یکپارچه می‌گردد.
آماده‌سازی و مونتاژ صفحات فیلتراسیون
در این مرحله، صفحات فیلتر که نقش اصلی را در فرآیند جداسازی دارند، آماده‌سازی می‌شوند. سطح صفحات تحت عملیات کف‌تراشی قرار می‌گیرد تا کاملاً صاف و هموار شده و بهترین آب‌بندی ممکن را ایجاد کنند. سپس سوراخکاری‌های لازم انجام شده و دسته‌های مخصوص بر روی آن‌ها نصب می‌گردد. در نهایت، مجموعه کامل صفحات با ترتیب دقیق بر روی شاسی مونتاژ می‌شوند.
تست نهایی و کنترل کیفیت عملکرد
پس از تکمیل مونتاژ اولیه، حساس‌ترین مرحله یعنی تست و راه‌اندازی آغاز می‌شود. سپس، کارشناسان ما با روشن کردن سیستم هیدرولیک، عملکرد تمام بخش‌ها شامل میزان فشار، حرکت جک و شیرآلات را به طور کامل می‌آزمایند. پس از تأیید تست اولیه، ما اغلب دستگاه را برای حمل آسان‌تر دمونتاژ می‌کنیم و در نهایت، مونتاژ و تست جامع نهایی را در محل پروژه یا پیش از ارسال انجام می‌دهیم تا عملکرد بی‌نقص دستگاه از اولین روز کاری را تضمین کنیم.
مطالعه بیشتر: کولینگ تاور فایبرگلاس

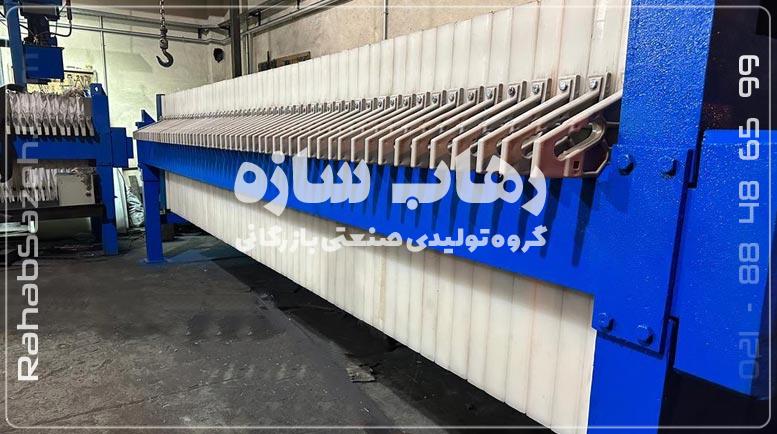

فیلتر پرس رهاب سازه
در رهاب سازه، ما کیفیت، دقت و آرامش خاطر را از طریق یک رویکرد جامع و یکپارچه برای شما تضمین می‌کنیم. فرآیند کاری ما با یک مشاوره فنی و طراحی دقیق آغاز می‌شود؛ مهندسین ما ابتدا با آنالیز مشخصات سیال و اهداف فرآیندی شما، یک راهکار بهینه مهندسی می‌کنند، نه اینکه صرفاً یک دستگاه استاندارد ارائه دهند.
این طراحی سفارشی سپس باکیفیت ساختی بدون مصالحه به واقعیت می‌پیوندد. ما معتقدیم که طول عمر و عملکرد پایدار یک دستگاه صنعتی، ریشه در کیفیت مواد اولیه دارد؛ به همین دلیل با استفاده از فولاد آلیاژی سنگین برای شاسی، صفحات پلی‌پروپیلن گرید بالا و قطعات هیدرولیکی و الکتریکی از برندهای معتبر، دوام و کارایی محصول نهایی را تضمین می‌کنیم.
رویکرد ما ارائه راهکارهای کامل است؛ به همین دلیل، ما با انتخاب مناسب‌ترین پمپ تغذیه، طراحی تابلو برق پیشرفته (PLC) و تأمین تجهیزات جانبی مانند سیستم شستشوی خودکار و نوار نقاله، تمام جوانب پروژه شما را پوشش می‌دهیم.این تعهد در نهایت با گارانتی معتبر و خدمات پس از فروش متعهدانه تکمیل می‌شود. تیم پشتیبانی ما همواره در کنار شماست تا با ارائه خدماتی سریع در زمینه نصب، راه‌اندازی، آموزش و تأمین قطعات یدکی، آرامش خاطر شما را در بلندمدت فراهم آورد.
مطالعه بیشتر: نحوه بکواش فیلتر شنی
در انتها، سوالات پرتکراری که کاربران درباره فیلتر پرس مطرح کرده‌اند را به اشتراک می‌گذاریم.
سوالات متداول (FAQ)
نشتی بین صفحات از کجاست و چگونه رفع می شود؟
هم راستا نبودن صفحات، خرابی لبه های آب بند و ذرات گیر کرده روی سطح پارچه علت های اصلی اند. تمیزکاری نشیمنگاه ها، تعویض پکینگ و تنظیم یکنواختی نیروی جک مشکل را برطرف می کند.
مصرف انرژی فیلتر پرس چقدر است و چگونه کم می شود؟
مصرف عمدتاً مربوط به پمپ تغذیه و یونیت هیدرولیک است و معمولاً از سانتریفیوژ کمتر است. استفاده از VFD، الگوریتم تغذیه دو مرحله ای و جلوگیری از سیکل های ناکامل مصرف ویژه انرژی را کاهش می دهد.
فشار کاری استاندارد چقدر است و آیا جک هیدرولیک فشار فیلتر را تامین می کند؟
فشار موثر فیلتراسیون را پمپ تغذیه ایجاد می کند؛ محدوده معمول ۵ تا ۱۲ بار است و در ممبران مرحله فشردن ثانویه تا حدود ۸ تا ۲۵ بار انجام می شود. جک فقط برای بستن یکنواخت صفحات و آب بندی است.
شستشوی پارچه هر چند وقت یک بار انجام شود؟
وابسته به خوراک است، اما نشانه ها شامل افزایش فشار، کاهش دبی فیلترات و چسبندگی کیک است. شستشوی اتوماتیک دوره ای یا پس از تعداد مشخص سیکل نفوذپذیری را بازیابی و کیفیت فیلترات را پایدار می کند.
آیا به پلیمر نیاز دارم؟
در بسیاری از خوراک ها بله. پلیمر کاتیونی یا آنیونی با جار تست تعیین می شود و لخته های پایدار ایجاد می کند تا نفوذپذیری کیک بالا برود و چرخه کوتاه تر شود. دوزدهی بیش از حد نیز می تواند منافذ پارچه را مسدود کند.
دمش هوا چه زمانی مفید است؟
پس از تکمیل فیلتراسیون، دمش هوا آب محبوس در منافذ کیک و پارچه را خارج می کند و رطوبت نهایی را کاهش می دهد. در کاربردهایی که شفافیت فیلترات یا خشک مواد کیک اهمیت دارد، همراه با ممبران اثر هم افزا دارد.
رطوبت نهایی کیک چقدر است؟
بسته به ماهیت دوغاب، شرطی سازی و نوع صفحه متغیر است. لجن شهری و صنعتی معمولاً ۶۵ تا ۸۰ درصد رطوبت دارند و کنسانتره های معدنی به ۱۰ تا ۲۵ درصد رطوبت می رسند. ممبران و دمش هوا رطوبت را پایین تر می آورد.
ظرفیت و تعداد صفحات چگونه تعیین می شود؟
براساس دبی خوراک، درصد جامد، هدف رطوبت کیک و زمان چرخه طراحی می شود. حاصل جمع سطح مفید پارچه باید به گونه ای باشد که در فشار طراحی، زمان چرخه به محدوده هدف برسد و کیک به ضخامت طراحی شکل بگیرد.
چرا زمان سیکل طولانی می شود و چه کار کنم؟
گرفتگی پارچه، شرطی سازی نامناسب، افت فشار در مانیفولد یا انتخاب نادرست پارچه رایج ترین دلایل هستند. شستشوی پارچه با آب پرفشار، اصلاح پلیمر، بازبینی مسیرهای ورود و تعویض پارچه فرسوده زمان سیکل را به حالت طراحی برمی گرداند.
چه نوع پارچه فیلتر انتخاب کنم؟
انتخاب به pH، دما، اندازه و شکل ذره و نیاز به شستشو بستگی دارد. PP و PES رایج اند؛ برای ذرات ریز از بافت متراکم تر و برای خوراک های چسبنده از نیدل فلت استفاده می شود. انتخاب درست پارچه مستقیماً روی کدورت فیلترات و رطوبت کیک اثر دارد.
چه پمپ تغذیه ای مناسب تر است؟
برای دوغاب های غلیظ و فشار نهایی بالا، پمپ جابجایی مثبت مانند دیافراگمی یا مونو مناسب است. سانتریفیوژ برای خوراک های رقیق یا پیش پرکردن استفاده می شود. کنترل دور پمپ کمک می کند ابتدا با دبی بالا پر کنیم و سپس با فشار بالا آبگیری را تکمیل کنیم.
فیلتر پرس چمبر و ممبران چه تفاوتی دارند و کدام را انتخاب کنم؟
چمبر حجم ثابت دارد و با فشار پمپ تغذیه عمل می‌کند؛ ساده‌تر و اقتصادی‌تر است. ممبران پس از تشکیل کیک با انبساط غشا فشار مضاعف وارد می‌کند، رطوبت نهایی را کمتر و زمان سیکل را کوتاه‌تر می‌سازد. اگر خشک مواد بالاتر یا چرخه کوتاه‌تر مهم است، ممبران برتر است.
