کویل مسی یکی از اجزای کلیدی در صنعت تهویه مطبوع و گرمایش است که نقش اصلی آن انتقال سریع و مطمئن حرارت بین سیالات مختلف می‌باشد. استفاده از فلز مس به دلیل رسانایی حرارتی بالا، دوام مکانیکی و مقاومت در برابر خوردگی، موجب شده این قطعه در تجهیزاتی مانند چیلر، برج خنک کننده، فن‌کویل و منابع آب گرم جایگاه ویژه‌ای داشته باشد. طراحی مهندسی‌شده و طول عمر زیاد، کویل مسی را به انتخابی قابل اعتماد برای پروژه‌های صنعتی و ساختمانی تبدیل می‌کند. این محصول علاوه بر راندمان بالا، امکان صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های نگهداری را نیز فراهم می‌سازد.

کویل مسی چیست؟

کویل مسی در واقع یک مبدل حرارتی لوله‌ای است که از مجموعه‌ای لوله‌های مسی رفت و برگشتی تشکیل می‌شود. وظیفه اصلی این قطعه، تبادل حرارت بین دو سیال بدون اختلاط آن‌هاست؛ برای مثال، انتقال گرما از آب به هوا یا برعکس. رهاب سازه معمولاً این ساختار را با لوله‌های U شکل درون یک قاب فلزی تولید و به این ترتیب اطمینان میدهد که سیال درون لوله‌ها همیشه تمیز بماند.

ویژگی برجسته مس، رسانایی حرارتی بسیار بالا و مقاومت در برابر رسوب و فشار است که موجب افزایش طول عمر و کارایی سیستم‌های حرارتی و برودتی می‌شود. استانداردهایی مانند ASTM B88 برای تضمین کیفیت ساخت این لوله‌ها به کار می‌رود. کویل‌های مسی در مدل‌های مختلف مارپیچی، حلزونی و فین‌دار تولید می‌شوند و با توجه به دوام در برابر شوک حرارتی و محیط‌های خورنده، در تجهیزات سرمایشی و گرمایشی به‌ویژه در صنعت تهویه مطبوع کاربرد گسترده‌ای دارند.

---

---

قیمت کویل مسی

قیمت کویل مسی با عواملی مانند خلوص آلیاژ، ابعاد لوله، نوع ساخت و شرایط بازار جهانی تعیین می‌شود. مس با خلوص بالا (مثلاً ۹۹.۹٪) قیمت بیشتری دارد و پارامترهایی مانند طول، قطر و ضخامت لوله مستقیماً بر وزن و هزینه نهایی اثر می‌گذارند. کویل‌هایی که با عملیات حرارتی نرم شده‌اند یا دارای پوشش محافظ هستند، گران‌تر عرضه می‌شوند. همچنین نرخ ارز، قیمت جهانی مس و هزینه‌های حمل‌ونقل باعث نوسان روزانه در قیمت‌ها می‌شود. کویل‌های پرکاربرد خانگی از حدود ۱۴.۵ میلیون تومان و انواع صنعتی از ۴۴.۵ میلیون تومان به بالا قیمت‌گذاری می‌شوند.

لیست قیمت ۱۴۰۴ کویل‌ مسی خانگی

قیمت ۱۴۰۴ کویل‌ مسی پرکاربرد صنعتی

---

انواع کویل مسی

• کویل کلاف (Annealed Coil)
• کویل فین دار (Fin Tube Coil)
• کویل با روکش پلی اتیلن یا PVC
• کویل صاف (Straight Copper Coil)
• کویل اسپیرال (Spiral Copper Coil)
• کویل دوجداره (Double Wall Copper Coil)
• کویل شیار‌ دار یا فن‌ دار (Inner-Grooved Coil)
• کویل پیش عایق شده (Pre-Insulated Copper Coil)

دسته بندی کویل براساس جنس

• کویل مسی
• کویل استیل
• کویل آلومینیوم

کاربردهای کویل مسی

کویل‌های مسی به‌دلیل هدایت حرارتی بالا، مقاومت در برابر خوردگی، و قابلیت فرم‌پذیری، در طیف گسترده‌ای از کاربردهای صنعتی، تاسیساتی و تخصصی مورد استفاده قرار می‌گیرند. در این بخش، مهم‌ترین کاربردهای کویل مسی به‌صورت مجزا بررسی می‌شود تا بر اساس نوع پروژه و شرایط عملکرد، انتخاب درستی صورت گیرد.

کویل مسی کوچک

کویل مسی کوچک برای کاربردهایی طراحی می‌شود که محدودیت فضا دارند اما به انتقال حرارت مؤثر نیاز دارند. کویل‌های مسی از لوله‌هایی با ابعاد جمع‌وجور ساخته می‌شوند و همچنان رسانایی حرارتی بالای مس را حفظ می‌کنند. طراحی فشرده آن‌ها باعث می‌شود در سیستم‌های تهویه مطبوع خانگی، تجهیزات سرمایشی و گرمایشی سبک و همچنین دستگاه‌های الکترونیکی عملکردی بهینه داشته باشند. استفاده از این کویل‌ها باعث افزایش راندمان حرارتی در مقیاس‌های کوچک، کاهش مصرف انرژی و بهبود عملکرد کلی سیستم می‌شود.

کویل مسی هواساز

کویل مسی هواساز با استفاده از لوله‌های مسی به‌عنوان مبدل حرارتی در سیستم‌های تهویه مطبوع عمل می‌کند. مس به‌دلیل هدایت حرارتی عالی، انتقال سریع و مؤثر انرژی را در سیستم‌های HVAC تضمین می‌کند. طراحی مارپیچ یا فین‌دار این کویل‌ها باعث افزایش سطح تماس و بهبود کارایی انرژی می‌شود. این کویل‌ها به‌ویژه در محیط‌های مرطوب و آلوده مقاوم هستند و قادر به تحمل دماهای بین -۱۰°C تا ۱۰۰°C و فشار کاری تا ۱۵ بار می‌باشند. این ویژگی‌ها آن‌ها را برای استفاده در سیستم‌های سرمایشی، گرمایشی و تهویه مطبوع ایده‌آل می‌سازد.

---

---

کویل مسی ۸۵ فوت

این نوع از کویل تولید شده از لوله‌های مسی با طول مشخص ۸۵ فوت است که به‌منظور تبادل حرارت در سیستم‌های تهویه مطبوع، سرمایشی و گرمایشی طراحی می‌شود. این کویل‌ها به‌ویژه برای کاربردهای صنعتی و تجاری با نیاز به ظرفیت تبادل حرارت بالا و عملکرد پایدار در شرایط فشار و دمای بالا مناسب هستند. با توجه به طول زیاد لوله‌ها، این نوع کویل‌ها قادر به ایجاد سطح تماس وسیعی برای انتقال حرارت می‌باشند، که موجب افزایش کارایی و عملکرد سیستم‌های HVAC می‌شود. استفاده از مس به‌عنوان ماده اصلی این کویل‌ها، به دلیل هدایت حرارتی بالای آن، تضمین‌کننده انتقال مؤثر انرژی از سیال به سیال دیگر است.

کویل مسی کوره القایی

کویل مسی برای کوره‌های القایی نقش اساسی در فرآیندهای گرمایش سریع و کارآمد فلزات ایفا می‌کند. این کویل‌ها از لوله‌های مسی با هدایت حرارتی عالی ساخته شده‌اند و برای انتقال انرژی الکترومغناطیسی به مواد فلزی در دماهای بسیار بالا طراحی شده‌اند. به‌طور خاص، مس به‌عنوان یک رسانای برتر، باعث می‌شود که انرژی به‌طور مؤثری از طریق میدان‌های مغناطیسی منتقل شود.

در این نوع کوره‌ها، کویل‌های مسی با طراحی پیچیده و یکنواخت حول هسته کوره قرار می‌گیرند تا حرارت لازم برای ذوب یا تغییر دمای فلزات را تأمین کنند. لوله‌های مسی در برابر دماهای بالای ۱۰۰۰ درجه سانتی‌گراد و فشارهای بالا مقاوم هستند و در شرایط سخت صنعتی عملکرد بهینه‌ای از خود نشان می‌دهند. این ویژگی‌ها موجب می‌شود که سیستم‌های گرمایش القایی در صنایع مختلف مانند ذوب فولاد، آلومینیوم و سایر فلزات، کارآیی و طول عمر بالاتری داشته باشند.

---

---

کویل مسی اکسیژن ساز

این نوع کویل از آلیاژ مس خالص با خلوص بالاتر از ۹۹.۹٪ ساخته می‌شود که طی فرآیند تولید، اکسیژن آن کاملاً حذف شده است. حذف اکسیژن موجب افزایش رسانایی حرارتی و الکتریکی و جلوگیری از تشکیل اکسید در دماهای بالا می‌شود. کویل‌ها به‌صورت خلأ آنیل و با سطح داخلی صیقلی تولید می‌شوند تا برای انتقال گازهای خالص یا استفاده در محیط‌های حساس، کاملاً تمیز و بدون آلودگی باشند.

ساختار نرم‌شده لوله‌ها، خم‌پذیری بالایی ایجاد می‌کند و آن را برای کاربردهایی مانند خطوط اکسیژن طبی، مدارهای خلأ، سامانه‌های لیزر و انتقال هلیوم مناسب می‌سازد. نبود عناصر مزاحم مثل سرب و آرسنیک، احتمال آلودگی شیمیایی یا واکنش ناخواسته با سیالات حساس را از بین می‌برد. این کویل‌ها در برابر خوردگی شیمیایی، رطوبت و اسیدهای سبک مقاوم‌اند و قابلیت لحیم‌کاری بدون فلاکس دارند که در تولید تجهیزات الکترونیکی و نیمه‌رساناها اهمیت بالایی دارد. طراحی داخلی آن‌ها افت فشار را کاهش داده و از رسوب‌گذاری در مسیر گازهای با خلوص بالا جلوگیری می‌کند.

---

---

کویل مسی مبدل حرارتی

کویل‌های مسی مبدل حرارتی با استفاده از لوله‌های مسی باکیفیت بالا، انتقال حرارت میان دو سیال مختلف را به‌طور کارآمد انجام می‌دهند. طراحی این کویل‌ها به‌گونه‌ای است که حرارت را به بهترین شکل از سیال گرم به سیال سرد منتقل می‌کنند، بدون اینکه اتلاف انرژی زیادی رخ دهد. این مبدل‌ها با داشتن ویژگی‌هایی مانند هدایت حرارتی بالا، مقاوم بودن در برابر خوردگی و توانایی عملکرد در دماهای مختلف، گزینه‌ای مناسب برای سیستم‌های تهویه مطبوع، چیلرها، پمپ‌های حرارتی و دیگر سیستم‌های گرمایشی و سرمایشی هستند. لوله‌های مسی به‌ویژه برای استفاده در شرایط فشاری بالا و محیط‌های صنعتی بسیار مقاوم هستند و طول عمر بالایی دارند.

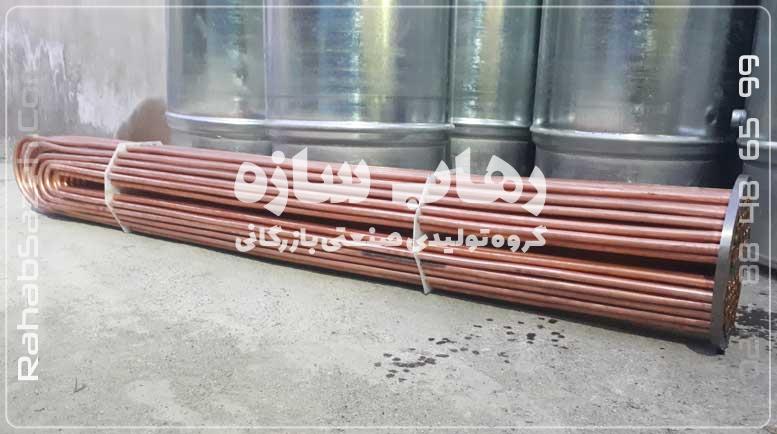

کویل مسی منبع کویل‌ دار

رهاب سازه کویل مسی منبع کویل‌ دار را با استفاده از لوله‌های مسی دارای آلیاژ Cu-DHP می‌سازند؛ این لوله‌ها قطری بین ۱۵ تا ۲۸ میلی‌متر دارند و مطابق استانداردهای صنعتی انتخاب می‌شوند. این نوع کویل با خم‌کاری دقیق و آرایش مارپیچی در کف مخازن یا به‌صورت نصب عمودی درون منابع ذخیره آب گرم قرار می‌گیرد. ضریب انتقال حرارت بالای مس موجب افزایش سرعت گرم شدن سیال و کاهش مصرف انرژی می‌شود. کویل‌ها در برابر فشار داخلی تا ۱۰ بار و دمای کاری حداکثر ۱۵۰ درجه سانتی‌گراد مقاومت دارند.

درطراحی کویل‌های حرارتی، طول و تعداد حلقه‌ها براساس ظرفیت حرارتی منبع، دبی آب عبوری و نوع سیال گرم‌کننده تعیین می‌شود. لوله‌ها با جوشکاری سخت یا لحیم‌کاری نقره به کلکتورهای بالا و پایین متصل می‌شوند و تست فشار هیدرواستاتیک روی آن‌ها انجام می‌شود. این کویل‌ها برای منابع دوجداره، مبدل‌های حرارتی داخل مخزن، و پکیج‌های گرمایشی مرکزی مناسب هستند و در پروژه‌های گرمایش غیرمستقیم کاربرد دارند.

---

---

کویل مسی برج خنک‌ کننده

در برج‌های خنک‌کننده مدار بسته، کویل مسی به‌عنوان سطح تبادل حرارت غیرمستقیم عمل می‌کند و سیال اصلی سیستم بدون تماس مستقیم با هوای آزاد، خنک می‌شود. این نوع کویل با آرایش افقی یا عمودی در بخش داخلی برج نصب می‌شود و در تماس با جریان هوای خنک، حرارت را به بیرون منتقل می‌کند. استفاده از لوله مسی به‌دلیل مقاومت بالا در برابر خوردگی، سرعت انتقال حرارت بالا، و امکان تحمل فشار کاری تا ۱۰ بار، موجب افزایش طول عمر و راندمان سیستم می‌گردد. کویل‌ها در برج‌های هیبریدی نیز به‌عنوان عنصر کلیدی برای انتقال حرارت ترکیبی مورد استفاده قرار می‌گیرد.

---

---

کویل مسی دیگ آب گرم و پکیج

در سیستم‌های گرمایش غیرمستقیم مانند دیگ‌های فولادی یا چدنی، کویل مسی نقش کلیدی در انتقال حرارت از سیال گرم‌کننده به آب مصرفی ایفا می‌کند. این کویل‌ها با قرارگیری در داخل منبع یا به‌صورت مبدل خارجی، موجب تسریع فرآیند گرم‌شدن آب می‌شوند. طراحی دقیق طول و قطر لوله‌ها با هدف افزایش سطح تماس و کاهش افت فشار، باعث می‌شود راندمان حرارتی دیگ بهبود یافته و مصرف سوخت کاهش یابد. کویل مسی به‌دلیل هدایت حرارتی بالا و مقاومت در برابر خوردگی، گزینه‌ای مطمئن برای پکیج‌های حرارتی مرکزی نیز به شمار می‌رود.

کویل مسی در سیستم‌های خورشیدی

در منابع دوجداره خورشیدی، کویل مسی به‌عنوان رابط انتقال حرارت بین کلکتور خورشیدی و آب ذخیره‌شده در مخزن عمل می‌کند. مس به‌دلیل جذب سریع گرما از سیال داغ، آب داخل منبع را با بازده بالا گرم می‌کند. طراحی مارپیچی یا U شکل این کویل‌ها به‌گونه‌ای است که سطح انتقال حرارت افزایش یافته و بیشترین میزان انرژی خورشیدی به آب منتقل شود. استفاده از کویل‌های مسی در سیستم‌های گرمایش خورشیدی، به کاهش اتلاف حرارتی و افزایش پایداری دمایی کمک می‌کند، خصوصاً در مناطق با تابش بالا یا نوسانات شدید دمایی.

کویل مسی در صنایع الکترونیک و نیمه‌رسانا

کویل‌های مسی در صنایع الکترونیک، به‌ویژه در خنک‌کاری تجهیزات حساس مانند لیزر، سرورهای پرتوان، و ماژول‌های نیمه‌رسانا استفاده می‌شوند. طراحی دقیق این کویل‌ها با ابعاد کوچک و قابلیت هدایت حرارتی بالا، امکان دفع سریع گرمای تولیدشده در تراشه‌ها یا مدارهای مجتمع را فراهم می‌سازد. مس بدون اکسیژن که در این کاربردها به‌کار می‌رود، فاقد ناخالصی‌هایی نظیر فسفر یا گوگرد بوده و رسانایی حرارتی و الکتریکی بسیار بالایی دارد. این ویژگی‌ها کویل مسی را برای کاربرد در شرایط حساس دمایی و الکترومغناطیسی ایده‌آل می‌سازد و به کاهش نویز و افزایش طول عمر تجهیزات کمک می‌کند.

کویل مسی در صنایع پتروشیمی و شیمیایی

کویل مسی در واحدهای فرایندی صنایع پتروشیمی، پالایشگاه‌ها و کارخانه‌های تولید مواد شیمیایی برای خنک‌کاری یا گرم‌سازی سیالات شیمیایی مورد استفاده قرار می‌گیرد. مقاومت بالای مس در برابر خوردگی ناشی از گازهای خورنده، بخارات اسیدی یا محیط‌های مرطوب صنعتی، این نوع کویل را برای کار در شرایط سخت بسیار مناسب کرده است. علاوه بر آن، خاصیت هدایت حرارتی بالا، موجب تبادل مؤثر انرژی در سیستم‌های مبدل حرارتی و کاهش مصرف انرژی می‌شود. کویل مسی همچنین در سیستم‌های کندانسور یا ریکاوری حرارتی نقش حیاتی ایفا می‌کند.

کویل مسی در تجهیزات پزشکی و آزمایشگاهی

در تجهیزات حساس پزشکی و آزمایشگاهی، کویل مسی به‌منظور کنترل دقیق دما و انتقال حرارت بدون آلودگی به‌کار می‌رود. این کویل‌ها با استفاده از لوله‌های بدون اکسیژن و سطح داخلی صیقلی ساخته می‌شوند تا از تجمع آلودگی، باقیمانده شیمیایی یا میکروارگانیسم‌ها جلوگیری شود. کاربرد آن در تجهیزات ذخیره و انتقال گازهای طبی، دستگاه‌های آنالیز حرارتی و واکنش‌گرهای بیوشیمیایی به‌ویژه در شرایط خلأ یا فشار پایین، بسیار متداول است. ترکیب هدایت حرارتی بالا و خلوص فلزی باعث شده این کویل‌ها در خطوط لوله‌کشی اکسیژن، نیتروژن و هلیوم نیز کاربرد داشته باشند.

مزایای کویل‌های مسی

• مقاوم در برابر دماهای بالا: مس می‌تواند دماهای بالای ۱۰۰۰ درجه سانتی‌گراد را تحمل کند، که این ویژگی آن را برای استفاده در سیستم‌های صنعتی و کوره‌های القایی مناسب می‌سازد.
• مقاومت در برابر فشارهای بالا: کویل‌های مسی توانایی تحمل فشارهای داخلی بالا (حتی تا ۱۰ بار) را دارند، که این ویژگی باعث می‌شود آن‌ها در سیستم‌های صنعتی و تجاری با فشارهای زیاد، عملکرد مطلوبی داشته باشند.
• هزینه‌های تعمیر و نگهداری پایین: کویل‌های مسی به‌دلیل ویژگی‌های ساختاری و مقاومتی خود در برابر آسیب‌های محیطی و شیمیایی، نیاز به تعمیر و نگهداری کمتری دارند. این باعث کاهش هزینه‌های عملیاتی در درازمدت می‌شود.
• کاهش مصرف انرژی: کویل‌های مسی با بهبود انتقال حرارت، نیاز به مصرف انرژی را کاهش می‌دهند. در نتیجه، سیستم‌های گرمایشی و سرمایشی که از کویل مسی استفاده می‌کنند، کارایی بالاتری دارند و هزینه‌های انرژی را کاهش می‌دهند.
• عمر طولانی و نگهداری آسان: کویل‌های مسی به‌دلیل مقاومت در برابر خوردگی و خرابی، عمر طولانی‌تری دارند. همچنین، این نوع کویل‌ها نیاز به نگهداری کمتری دارند و در صورت نگهداری صحیح، عملکرد بهینه‌ای را برای مدت زمان زیادی ارائه می‌دهند.
• هدایت حرارتی بالا: مس به‌عنوان یک رسانای برجسته حرارت شناخته می‌شود. این ویژگی باعث می‌شود که کویل‌های مسی انتقال حرارت را به‌طور بسیار سریع و مؤثر انجام دهند، که به افزایش کارایی سیستم‌های گرمایشی و سرمایشی کمک می‌کند.
• مقاوم در برابر خوردگی: مس مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد. این ویژگی به‌ویژه در محیط‌های مرطوب و آلوده مانند برج‌های خنک‌کننده و سیستم‌های تهویه مطبوع اهمیت دارد. کویل‌های مسی عمر طولانی‌تری نسبت به بسیاری از فلزات دیگر دارند.
• انعطاف‌پذیری و قابلیت شکل‌پذیری: کویل‌های مسی قابلیت خم‌کاری و شکل‌پذیری بالایی دارند که آن‌ها را برای استفاده در سیستم‌های مختلف با ابعاد و طراحی‌های متفاوت ایده‌آل می‌کند. این ویژگی امکان ایجاد طراحی‌های پیچیده و مناسب برای فضاهای محدود را فراهم می‌کند.
• تطابق با کاربردهای حساس: کویل‌های مسی با ویژگی‌هایی چون خلوص بالا و مقاومت در برابر آلودگی، برای کاربردهای حساس مانند تجهیزات پزشکی، آزمایشگاهی و صنایع نیمه‌رسانا مناسب هستند. همچنین، در خطوط انتقال گازهای خالص مانند اکسیژن و هلیوم، عملکرد پایدار و بدون آلودگی دارند.

کویل استیل

کویل استیل به‌دلیل مقاومت مکانیکی بالا و دوام در برابر دما و فشار زیاد، در صنایع سنگین و شرایط کاری سخت کاربرد دارد. این نوع کویل در برابر خوردگی، شوک حرارتی و سایش مقاوم است و به‌دلیل طول عمر بالا، در سیستم‌های تهویه صنعتی، مبدل‌های حرارتی و برج‌های خنک‌کننده، عملکرد پایدار و قابل‌اطمینانی ارائه می‌دهد. همچنین به‌دلیل نیاز کم به تعمیرات، گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های بلندمدت محسوب می‌شود.

---

---

کویل آلومینیوم

کویل حرارتی با جنس آلومینیومی دارای وزن سبک و قیمت اقتصادی، انتخاب مناسبی برای سیستم‌های تهویه مطبوع و سرمایشی است. این فلز به‌صورت طبیعی در برابر خوردگی و اکسیداسیون مقاوم بوده و انعطاف‌پذیری آن نصب را آسان‌تر می‌سازد. به‌دلیل هزینه تولید پایین، در پروژه‌های بزرگ یا محدود به بودجه، کاربرد گسترده‌ای دارد. کویل آلومینیومی در برابر رطوبت پایدار است و در شرایط محیطی مختلف، عملکرد قابل قبولی ارائه می‌دهد، اگرچه ظرفیت انتقال حرارت آن از مس کمتر است.

تفاوت عمده بین کویل‌های حرارتی

تفاوت اصلی بین کویل‌های مسی، آلومینیومی و استیل به ویژگی‌های حرارتی، مکانیکی و اقتصادی آن‌ها برمی‌گردد. کویل مسی بیشترین ضریب انتقال حرارت را دارد و در شرایطی که بازده حرارتی بالا و واکنش سریع به تغییر دما اهمیت دارد، انتخاب برتر محسوب می‌شود. این نوع کویل در سیستم‌های حساس و فشرده مانند منبع کویل‌دار، مبدل حرارتی و تجهیزات تبریدی استفاده می‌شود. همچنین مس به‌صورت طبیعی در برابر خوردگی مقاوم است، اما نسبت به سایر فلزات وزن و قیمت بالاتری دارد.

در مقابل، کویل آلومینیومی با وزن کمتر و قیمت پایین‌تر، گزینه‌ای اقتصادی‌تر برای پروژه‌هایی با محدودیت بودجه است. آلومینیوم مقاومت متوسطی در برابر خوردگی دارد و به‌راحتی شکل می‌گیرد، اما ظرفیت حرارتی آن نسبت به مس پایین‌تر است. به همین دلیل، در پروژه‌های تهویه مطبوع با فشار کاری متعادل، استفاده از کویل‌های آلومینیومی رایج‌تر است.

کویل استیل در شرایطی استفاده می‌شود که فشار بالا، دمای شدید یا محیط خورنده وجود دارد. استحکام مکانیکی بالای فولاد ضدزنگ، آن را برای محیط‌های صنعتی خشن یا تماس مستقیم با سیالات خورنده مناسب کرده است. با این‌حال، هدایت حرارتی استیل از مس و آلومینیوم کمتر است و در مواردی که سرعت انتقال گرما اهمیت دارد، باید با دقت بیشتری انتخاب شود.

در نتیجه، انتخاب بین این سه نوع کویل به پارامترهایی مانند فشار و دمای کاری، نوع سیال، نیاز حرارتی، شرایط محیطی و محدودیت بودجه بستگی دارد. کویل مسی در سیستم‌های با حساسیت بالا و راندمان حرارتی، کویل استیل در شرایط صنعتی دشوار، و کویل آلومینیومی در پروژه‌های سبک و اقتصادی بیشترین کاربرد را دارد.

جدول مقایسه انواع کویل‌ها

---

نحوه اکسپند کردن لوله مسی

در نخستین گام، انتهای لوله باید کاملاً صاف، بدون پلیسه و عاری از هرگونه آلودگی باشد. وجود هرگونه ناصافی یا زائده می‌تواند منجر به ترک‌خوردگی در محل اتصال یا بروز نشتی گردد. تجهیزات مورد استفاده در این فرآیند شامل ابزارهای اکسپندر دستی یا شارژی است که انتخاب آن‌ها با توجه به قطر لوله و حجم عملیات صورت می‌گیرد.

انجام عملیات اکسپند، قطر داخلی دهانه لوله باید به‌صورت دقیق در حدود یک تا یک‌ونیم میلی‌متر بیشتر از قطر خارجی لوله نر تنظیم شود. این تلرانس برای اطمینان از ایجاد اتصال مکانیکی مناسب و جلوگیری از نشتی ضروری است. چنانچه باز کردن دهانه با فشار بیش از حد یا سرعت نادرست انجام شود، خطر له‌شدگی، بیضی‌شدن سطح مقطع یا ایجاد ترک‌های سطحی افزایش می‌یابد.

پس از اتمام فرآیند، ارزیابی دقیق سطح داخلی ناحیه اکسپند شده الزامی است. این سطح باید کاملاً صاف، هم‌محور با بدنه لوله و عاری از ترک یا تغییر شکل باشد. کیفیت این بخش از کار، به‌طور مستقیم بر پایداری اتصال در بلندمدت اثر می‌گذارد.

در مرحله پایانی، دهانه آماده انجام عملیات لحیم‌کاری یا جوشکاری می‌شود. در صورتی که فرآیند اکسپندینگ مطابق با اصول مهندسی اجرا شده باشد، اتصال حاصل‌شده استحکام کافی داشته و از هرگونه نشتی مصون خواهد بود. رعایت دقیق ملاحظات فنی در این بخش، ضامن عملکرد پایدار و ایمن کل سامانه خواهد بود.

---

---

تولید کویل‌ مسی

گروه صنعتی رهاب سازه با بهره‌گیری از فناوری‌های پیشرفته، کویل‌های مسی را مطابق با استانداردهای بین‌المللی و با استفاده از لوله‌های Cu-DHP تولید می‌کند. این کویل‌ها دارای مقاومت بالا در برابر فشار، دما و خوردگی بوده و برای کاربرد در سیستم‌های تهویه مطبوع و حرارتی طراحی شده‌اند. کویل‌ها در انواع مارپیچ، فین‌دار و صاف تولید می‌شوند و با سطح تماس گسترده، انتقال حرارت مؤثری را میان سیال‌ها فراهم می‌کنند. دقت در طراحی و کیفیت ساخت، موجب افزایش بازده و کاهش مصرف انرژی در سیستم‌های صنعتی و تجاری می‌شود.

سازنده کویل مسی

کویل‌های مسی تولیدشده در شرکت رهاب سازه، با بهره‌گیری از مرغوب‌ترین آلیاژهای مس (C12200 یا معادل UNS C12200) و تکنولوژی پیشرفته فرم‌دهی، به‌عنوان یکی از اجزای حیاتی در سیستم‌های تهویه مطبوع، برودتی، گرمایشی و مبدل‌های حرارتی به‌کار می‌روند. این کویل‌ها با ویژگی‌هایی نظیر رسانایی حرارتی بالا، مقاومت فوق‌العاده در برابر خوردگی و قابلیت خم‌پذیری مناسب، عملکردی مطمئن و ماندگار را در شرایط کاری سخت تضمین می‌کنند.

فرآیند تولید کویل‌ها در رهاب سازه مطابق با استانداردهای بین‌المللی مانند ASTM B280، ASTM B75 و EN 12735-1 انجام شده و با ضخامت و قطرهای متنوع متناسب با نیاز پروژه طراحی و عرضه می‌شوند. از ویژگی‌های فنی برجسته این محصولات می‌توان به یکنواختی در سطح داخلی لوله، دقت بالا در قطر خارجی، سطح صاف و صیقلی، و جوش‌پذیری عالی اشاره کرد که آن‌ها را برای کاربرد در سیستم‌های مبرد (R22، R134a، R410A و…) کاملاً ایده‌آل می‌سازد.

رهاب سازه با بهره‌گیری از خطوط تولید پیشرفته، تست‌های دقیق کنترل کیفیت و تیم متخصص فنی، قادر به تأمین کویل‌هایی با ظرفیت انتقال حرارت بهینه، افت فشار حداقلی و دوام بالا در برابر شرایط محیطی خورنده می‌باشد. این محصولات با قابلیت سفارشی‌سازی در ابعاد، چیدمان و نوع فین (صاف، موج‌دار، هیدروفیلیک و…) به‌طور خاص برای پروژه‌های صنعتی، تجاری و ساختمانی طراحی می‌شوند.

خرید کویل مسی

خرید کویل مسی باید با توجه به مشخصات فنی، نیازهای پروژه و شرایط محیطی انجام شود. این کویل‌ها در سیستم‌های صنعتی و تجاری نقش مهمی در انتقال حرارت و افزایش بهره‌وری انرژی دارند. طراحی کویل‌ها می‌تواند به‌صورت صاف، مارپیچ یا فین‌دار باشد و انتخاب هر نوع باید متناسب با فضای نصب و راندمان مورد انتظار صورت گیرد.

کویل مسی باید فشار و دمای کاری سیستم را تحمل کند، بنابراین بررسی مشخصات فنی آن قبل از خرید ضروری است. همچنین، کیفیت و خلوص مس تأثیر زیادی بر عملکرد دارد. مس نوع Cu-DHP که فاقد اکسیژن است، رسانایی بالا و مقاومت خوبی در برابر خوردگی دارد و برای کاربردهای حساس گزینه‌ای مطمئن به‌شمار می‌رود.

اندازه و ابعاد کویل نیز برظرفیت تبادل حرارت تأثیر می‌گذارد. انتخاب طول و قطر مناسب لوله‌ها باید براساس توان مورد نیاز سیستم انجام گیرد. از نظر اقتصادی، اگرچه قیمت کویل‌های مسی ممکن است بالاتر باشد، اما به‌دلیل دوام بالا و نیاز اندک به نگهداری، در بلندمدت باعث کاهش هزینه‌ها می‌شود. نهایتاً، ضمانت و خدمات پس از فروش نیز اهمیت دارد. اطمینان از پشتیبانی مناسب، در صورت بروز مشکل یا نیاز به تعویض قطعه، آرامش خاطر مصرف‌کننده را فراهم می‌کند و از اختلال در عملکرد سیستم جلوگیری خواهد کرد.

وزن کویل مسی

وزن کویل مسی به‌طور مستقیم به ابعاد، ضخامت لوله‌ها، طول کویل و جنس مس استفاده شده در تولید آن بستگی دارد. در سیستم‌های مختلف، وزن کویل مسی می‌تواند متفاوت باشد، اما اصولاً هر چه طول لوله‌ها بیشتر، ضخامت مس بیشتر و تعداد حلقه‌های کویل افزایش یابد، وزن نهایی نیز بالا می‌رود.

برای محاسبه دقیق وزن کویل مسی، ابتدا باید مساحت سطح مقطع لوله‌ها را محاسبه کرده و سپس آن را با طول کل کویل ضرب کرد. به‌طور معمول، لوله‌های مسی با قطرهای مختلف و در انواع طراحی‌های مارپیچ یا فین‌دار تولید می‌شوند که تأثیر زیادی در وزن نهایی دارند. همچنین، استفاده از مس خالص (Cu-DHP) در تولید، موجب افزایش وزن نسبت به آلیاژهای دیگر می‌شود.

فرمول محاسبه وزن کویل مسی

وزن = (مساحت سطح مقطع لوله × طول لوله × چگالی مس)

چگالی مس حدوداً ۸.۹۵ گرم برسانتیمتر مکعب است و بسته به نوع طراحی، وزن نهایی می‌تواند تغییر کند. به‌عنوان مثال، یک کویل مسی با طول ۱۰ متر و قطر لوله ۱۵ میلی‌متر معمولاً حدود ۲.۵ تا ۳ کیلوگرم وزن خواهد داشت، البته این مقدار می‌تواند بسته به ضخامت و نوع لوله متفاوت باشد.

تولید کویل DX هواساز

کویل DX یا انبساط مستقیم، یکی از اجزای کلیدی در هواسازهایی است که از سیکل تبرید تراکمی بهره می‌برند. در این نوع کویل، مبرد مستقیماً درون لوله‌های مسی گردش می‌کند و با تبخیر در مجاورت فین‌های آلومینیومی، گرمای هوا را جذب کرده و فرآیند سرمایش را به‌صورت مستقیم انجام می‌دهد.

ساخت کویل DX نیازمند دقت بالا در انتخاب متریال و طراحی مکانیکی است. لوله‌های مسی بدون درز (Seamless) با آلیاژ مناسب و قطر ۳/۸ یا ۵/۸ اینچ، به‌صورت چند ردیفه در کنار فین‌های موج‌دار آلومینیومی قرار می‌گیرند. این فین‌ها با فاصله دقیق (فین‌پچ) چیده می‌شوند تا حداکثر سطح تماس و انتقال حرارت فراهم گردد.

در طراحی کویل‌های DX، نکاتی نظیر اطمینان از برگشت مناسب روغن کمپرسور، جلوگیری از ایجاد چگالش ناخواسته، و توزیع یکنواخت مبرد در لوله‌ها مدنظر قرار می‌گیرد. به همین دلیل، معمولا از توزیع‌کننده (distributor) و نازل‌های انبساط در ورودی کویل استفاده می‌شود. همچنین، جوشکاری نقاط اتصال با دقت بالا و تحت استانداردهای مبردسازی انجام می‌گیرد.

این نوع کویل‌ها در سیستم‌های تهویه مطبوع با کمپرسور مرکزی، اسپلیت‌های بزرگ و چیلرهای DX کاربرد دارند و به دلیل عملکرد سریع، ابعاد جمع‌وجور و راندمان بالا، در پروژه‌های تجاری و صنعتی بسیار پرکاربرد هستند.

---

---

ساخت کویل آبی هواساز

کویل‌های آبی (Water Coil) در سیستم‌های تهویه مطبوع برای سرمایش یا گرمایش غیرمستقیم هوا استفاده می‌شوند و عملکرد آن‌ها بر پایه تبادل حرارت بین جریان هوا و آب سرد یا گرم درون لوله‌هاست. طراحی و ساخت این نوع کویل، نیازمند دقت بالا در هندسه لوله‌گذاری، انتخاب فین مناسب و کیفیت جوشکاری اتصالات است.

در ساخت کویل آبی از لوله‌های مسی با قطر ۳/۸ اینچ استفاده می‌شود که در آرایش دو یا چند ردیفه و در کنار فین‌های آلومینیومی با سطح تماس بالا قرار می‌گیرند. طراحان فین‌ها را با طراحی موج‌دار یا صاف، در فاصله مشخص (بین ۸ تا ۱۴ فین بر اینچ) می‌چینند و آن‌ها را به‌صورت مکانیکی یا با فرآیند انبساط به لوله‌ها متصل می‌کنند تا سطح تبادل حرارت افزایش یابد.

برای اطمینان از توزیع یکنواخت سیال، مهندسان کلکتور ورودی و خروجی را در دو طرف کویل نصب کرده و آن‌ها را با جوشکاری دقیق TIG یا برنجی به لوله‌های اصلی متصل می‌کنند. پس از اتمام فرآیند ساخت، تیم تولید کویل‌ها را تحت تست‌های نشتی و فشار بالا قرار می‌دهد تا ایمنی و عملکرد مطمئن آن‌ها تضمین شود.

کویل‌های آبی، در انواع سیستم‌های فن‌کویل، هواساز مرکزی، روف‌تاپ پکیج و سیستم‌های VRF کاربرد دارند و قابلیت استفاده با چیلر یا بویلر را دارند. از مهم‌ترین مزایای این نوع کویل‌ها می‌توان به راندمان بالا، طول عمر زیاد، سهولت سرویس و انعطاف‌پذیری در طراحی اشاره کرد.

---

---

ساخت کویل مسی هواساز

ساخت کویل مسی هواساز فرآیندی تخصصی و دقیق است که با هدف تأمین بالاترین بازده حرارتی در سیستم‌های تهویه مطبوع صورت می‌گیرد. این نوع کویل‌ها از ترکیب لوله‌های مسی با رسانایی حرارتی بالا و فین‌های آلومینیومی با طراحی مهندسی‌شده تشکیل شده‌اند و برای انتقال مؤثر گرما یا سرما در هواسازها به‌کار می‌روند.

در مرحله طراحی، فاکتورهایی مانند ظرفیت سرمایش یا گرمایش، نوع سیال (آب سرد، آب گرم یا مبرد)، تعداد ردیف‌ها، فین‌پچ، چیدمان لوله‌ها و سرعت جریان هوا لحاظ می‌شود. لوله‌های مسی بدون درز با قطرهای استاندارد (معمولاً ۳/۸ اینچ) در کنار فین‌هایی از جنس آلومینیوم موج‌دار یا هیدروفیلیک، به‌صورت مکانیکی یا با انبساط هیدرولیکی به یکدیگر متصل می‌شوند تا انتقال حرارت بهینه‌ فراهم گردد.

برای اتصال ورودی و خروجی، از خم‌کاری دقیق (U-bend) و جوشکاری استاندارد (TIG یا Brazing) استفاده می‌شود تا حداکثر استحکام و مقاومت در برابر نشتی تضمین گردد. کویل پس از مونتاژ تحت آزمون فشار بالا (تا ۳۰۰ psi) و بررسی نشتی قرار می‌گیرد تا اطمینان از عملکرد صحیح آن حاصل شود.

کویل‌های مسی هواساز به‌صورت سفارشی براساس ابعاد، ظرفیت و شرایط اقلیمی پروژه طراحی می‌شوند و در سیستم‌های صنعتی، تجاری و تهویه مطبوع مرکزی کاربرد گسترده‌ای دارند. دوام بالا، انتقال حرارت سریع، مقاومت در برابر خوردگی و قابلیت سرویس آسان، از مهم‌ترین مزایای این نوع کویل‌ها به‌شمار می‌رود.

اسیدشویی کویل منبع کویل دار

اسیدشویی کویل مسی یکی از فرایندهای حیاتی در نگهداری و بهبود عملکرد سیستم‌های گرمایشی و سرمایشی است. این عملیات با هدف حذف رسوبات و زنگ‌زدگی‌های داخلی کویل انجام می‌شود تا راندمان حرارتی افزایش یابد و طول عمر تجهیزات حفظ شود. ابتدا سیستم خاموش و آب آن تخلیه می‌شود، سپس محلول اسیدی با دقت و طبق استانداردهای ایمنی تهیه و به داخل کویل پمپاژ می‌گردد. محلول به مدت زمان مشخصی در سیستم باقی می‌ماند تا رسوبات به‌طور کامل حل شوند. پس از آن، شست‌وشوی دقیق با آب انجام می‌شود تا تمامی بقایای اسید از بین برود. در نهایت سیستم بازرسی، هواگیری و به‌صورت کنترل‌شده راه‌اندازی می‌شود. این روش تضمین‌کننده عملکرد بهینه و دوام بالای کویل مسی است.

مراحل اسیدشویی کویل مسی

---

آماده‌سازی سیستم

پیش از آغاز فرایند اسیدشویی، اپراتورها سیستم گرمایشی یا سرمایشی را به‌طور کامل خاموش می‌کنند و برق آن را قطع می‌کنند تا ایمنی کارکنان حفظ شود. سپس آن‌ها تمام آب موجود در سیستم را تخلیه می‌کنند تا فضای لازم برای ورود محلول اسیدی فراهم گردد. استفاده از تجهیزات ایمنی نظیر دستکش‌های مقاوم در برابر اسید، عینک محافظ و لباس مناسب الزامی است تا از تماس مستقیم با مواد شیمیایی جلوگیری شود.

تهیه و رقیق‌سازی محلول اسیدی

اسید مورد استفاده، معمولاً اسید کلریدریک یا اسید استیک است که باید طبق دستورالعمل‌های ایمنی و نسبت‌های دقیق با آب رقیق گردد. هنگام رقیق‌سازی، اسید باید به آرامی و به تدریج به آب افزوده شود تا از واکنش‌های شدید، تولید گرمای بیش از حد و بخارات خطرناک جلوگیری شود. پس از مخلوط شدن کامل، محلول اسیدی باید آماده تزریق به سیستم گردد.

تزریق محلول اسیدی به سیستم

محلول آماده‌شده توسط پمپ مخصوص به داخل سیستم کویل مسی وارد می‌شود. پمپ باید به گونه‌ای تنظیم گردد که محلول اسید به‌طور یکنواخت در سراسر کویل جریان یابد. زمان ماندگاری محلول در سیستم معمولاً بین ۱ تا ۲ ساعت است که متناسب با میزان و نوع رسوبات قابل تغییر می‌باشد. اطمینان از ماندگاری کافی محلول، برای حل کامل رسوبات داخلی ضروری است.

پایش و کنترل فرآیند

در حین انجام اسیدشویی، شرایط جریان محلول، فشار و دمای سیستم باید به صورت مستمر پایش شوند تا فرآیند با حداکثر کارایی و ایمنی انجام شود. همچنین بررسی یکنواختی توزیع اسید در تمام بخش‌های کویل برای حصول نتیجه مطلوب ضروری است. پس از پایان زمان مقرر، محلول اسیدی باید کاملاً از سیستم تخلیه شود.

تخلیه محلول و شست‌وشوی کامل سیستم

پس از تخلیه اسید، اپراتورها با حجم زیادی آب تمیز سیستم را شست‌وشو می‌دهند و تمامی باقی‌مانده‌های اسید و رسوبات حل‌شده را به‌طور کامل از سیستم خارج می‌کنند. آنها شست‌وشو را به‌گونه‌ای انجام می‌دهند که هیچ نشانه‌ای از اسید یا رسوبات در سیستم باقی نماند. در پایان، تیم فنی سیستم را به‌طور کامل بازرسی می‌کند تا از عدم وجود نشتی و سایر مشکلات اطمینان حاصل کند.

بازگشت سیستم به حالت عملیاتی

پس از اتمام مراحل شست‌وشو، سیستم بازرسی نهایی می‌شود تا از پاکیزگی و سلامت آن اطمینان حاصل گردد. سپس آب تازه وارد و هواگیری دقیق انجام می‌شود تا حباب‌های هوا از سیستم خارج شوند. راه‌اندازی سیستم باید به آرامی و تحت نظارت مستمر صورت گیرد تا عملکرد صحیح و ایمن آن تضمین شود. همچنین، کنترل نهایی فشار و دما جهت اطمینان از عملکرد بهینه ضروری است.

قیمت کویل مسی موتورخانه

قیمت کویل مسی موتورخانه تحت تأثیر مجموعه‌ای از عوامل فنی، متریالی و شرایط بازار قرار دارد. نخستین عامل، نوع طراحی کویل است. اگر کویل به‌صورت مارپیچ طراحی شود، به‌دلیل سطح تماس بیشتر و راندمان بالاتر در انتقال حرارت، قیمت بالاتری نسبت به انواع مسطح دارند. همچنین ابعاد لوله‌ها نقش مهمی در قیمت‌گذاری دارند؛ لوله‌هایی با قطر بیشتر و ضخامت بالاتر، ظرفیت حرارتی بالاتری داشته و برای تحمل فشار و دمای زیاد مناسب‌ترند، اما هزینه ساخت آن‌ها نیز بالاتر است.

جنس لوله‌ها نیز یکی دیگر از فاکتورهای مهم محسوب می‌شود. استفاده از مس با خلوص بالا مانند آلیاژ Cu-DHP موجب بهبود عملکرد حرارتی و افزایش مقاومت در برابر خوردگی می‌شود، اما طبیعتاً قیمت آن نیز بیشتر است. در مواردی که پروژه نیاز به جوشکاری دقیق یا عملیات سطحی خاص مثل پوشش ضدخوردگی دارد، هزینه تمام‌شده بیشتر خواهد بود. علاوه بر این، قیمت جهانی فلز مس، به‌عنوان ماده اولیه اصلی، یکی از عوامل اقتصادی تعیین‌کننده است. هرگونه افزایش در نرخ جهانی مس، مستقیماً باعث افزایش قیمت کویل خواهد شد.

سفارشی‌سازی کویل برای پروژه‌هایی با محدودیت فضا یا نیازهای عملکردی خاص نیز موجب بالا رفتن هزینه ساخت می‌شود. در مقابل، سفارش‌های عمده معمولاً با کاهش قیمت واحد همراه است، در حالیکه تولید کویل در حجم پایین هزینه بیشتری برای هر قطعه دارد. که میتوان گفت قیمت کویل مسی تابعی از مشخصات فنی، کیفیت متریال، روش تولید و شرایط بازار است و ارزیابی دقیق آن نیازمند بررسی همه‌جانبه نیاز پروژه است.

مطالعه بیشتر: دستورالعمل اسیدشویی کویل مسی

در انتها، سوالات پرتکراری که کاربران درباره کویل مسی مطرح کرده‌اند را به اشتراک می‌گذاریم.

---

سوالات متداول (FAQ)

رایج‌ترین سایزهای کویل مسی کدامند؟
رهاب سازه، کویل‌های مسی را در قطرهای ۳/۸ اینچ، ۱/۲ اینچ و ۵/۸ اینچ عرضه می‌کند. که هرسایز متناسب با کاربرد مشخصی برای منابع کویلی، یونیت‌هیت یا سیستم‌های خنک‌کاری صنعتی طراحی می‌شود. همچنین، طول کویل‌ها را براساس ظرفیت حرارتی مورد نظر تعیین می‌کند.

کویل مسی داخل منبع کویلی چه وظیفه‌ای دارد؟
در منابع کویلی، بعنوان مبدل حرارتی عمل کرده و آب درون مخزن را به‌وسیله بخار یا آب داغ درون لوله‌ها گرم می‌کند. تماس غیرمستقیم بین کویل و آب ذخیره‌شده باعث افزایش ایمنی، سرعت عملکرد و بهره‌وری بالا در سیستم‌ می‌شود.

آیا ترکیب کویل مسی با فین آلومینیومی مؤثر است؟
بله، این ترکیب رایج است و کویل ترکیبی نام دارد. لوله‌های مسی برای انتقال سیال و فین‌های آلومینیومی برای افزایش سطح تماس و تبادل حرارت استفاده می‌شوند، این روش هم عملکرد بالا دارد و هم اقتصادی‌تر است.

چه عواملی روی قیمت کویل‌مسی تأثیرگذار هستند؟
قطر، ضخامت، خلوص مس و نوع فین (ساده یا موج‌دار)، طول کویل، برند و نرخ جهانی مس از عوامل اصلی تعیین قیمت کویل مسی هستند. همچنین سفارش‌ خاص (مثل طراحی صنعتی) باعث افزایش هزینه می‌شوند.

نقش کویل مسی در بهبود عملکرد مداربسته سرمایش چیست؟
کویل با ایجاد یک مسیر انتقال حرارت مؤثر، دمای سیال داخلی مانند آب یا محلول اتیلن گلایکول را بدون تماس مستقیم با هوای محیط کاهش می‌دهد. در حین کار، آب پاششی از نازل‌ها روی سطح کویل جریان می‌یابد و هم‌زمان، فن‌ها هوای محیط را از اطراف کویل عبور می‌دهند. این دو عامل باعث می‌شوند که کویل حرارت سیال را از طریق تبادل حرارتی غیرمستقیم به بیرون انتقال دهد و دمای آن را به‌طور مؤثر کاهش دهد.

نحوه و دستورالعمل جلوگیری از رسوب‌گیری کویل مسی چیست؟
استفاده از سختی گیر رزینی و همراه با شست‌وشوی دوره‌ای با مواد ضدرسوب ملایم، بهترین روش برای جلوگیری از کاهش راندمان حرارتی کویل مسی است. همچنین استفاده از فیلتر در ورودی آب می‌تواند ذرات معلق را قبل از ورود به سیستم جداکند.
