کلرزن (Chlorine) هیپوکلریناتور یک واحد دوزینگ دقیق برای تزریق کنترل شده کلر به مدار آب است. این واحد با پایش پیوسته کلر آزاد و همگام سازی نرخ تزریق با دبی لحظه ای، گندزدایی پایدار را در استخرها، آب شرب و فرایندهای صنعتی برقرار می کند و ریسک میکروبی، بو و طعم ناخواسته را مهار می کند. پکیج استاندارد معمولا شامل پمپ تزریق یا وکیوم رگولاتور، مخزن محلول، خط تزریق و تجهیزات ایمنی، سنسور کلر آزاد و ORP و کنترلر حلقه بسته PID است. راهبرد کنترلی می تواند روشن و خاموش، متناسب با جریان Flow paced یا کنترل مستقیم بر مبنای کلر آزاد و ORP باشد. در طراحی، دامنه دبی، رنج دوز بر حسب mg/L، زمان تماس، موقعیت نقطه تزریق، روش مایع یا گازی و متریال مقاوم در برابر خوردگی تعیین کننده اند.

کلرزن چیست؟

کلرزن یا همان کلریناتور ( Clarinator) یک واحد فرآیندی مهندسی شده است که اپراتور یا سیستم کنترل، کلر یا ترکیبات آن را به صورت دقیق به آب تزریق می کند. هدف، گندزدایی و اکسیداسیون آلاینده هاست. کلر در تماس با آب به اسید هیپوکلرو HOCl تبدیل می شود؛ این گونه به دلیل نفوذ بالا به دیواره سلولی و اختلال در آنزیم های حیاتی، میکروارگانیسم ها را غیرفعال می کند. کارایی واکنش به pH وابسته است؛ در محیط اسیدی سهم HOCl افزایش می یابد و اثر گندزدایی تقویت می شود.

• کلرزنی گازی (Gaseous chlorination): تزریق مستقیم گاز کلر Cl2 برای تاسیسات بزرگ راندمان بالایی دارد، اما به دلیل سمیت و خورندگی بالا به پروتکل های ایمنی سختگیرانه نیاز دارد.
• هیپوکلریناتور (Hypochlorinator): استفاده از هیپوکلریت سدیم NaOCl مایع با پمپ تزریق، یا هیپوکلریت کلسیم Ca(OCl)2 جامد قرص یا پودر. نگهداری آسان تر است و برای استخرها و بسیاری از صنایع گزینه ایمن و اقتصادی به حساب می آید.

یک سیستم کلرزن زمانی موفق عمل می کند که پارامترهای طراحی دقیق مدیریت شود. طراح دوز تزریق را طوری تنظیم می کند که تقاضای اولیه آب برای اکسیداسیون پوشش داده شود و در عین حال مقدار مشخصی کلر باقی مانده در شبکه حفظ گردد. غلظت و زمان تماس دو متغیر کلیدی اند؛ شاخص CT به صورت C × t بیان می شود و نشان می دهد آیا گندزدایی به حد مطلوب رسیده است یا نه. رعایت این اصول، انطباق فرآیند با استانداردهای کیفیت آب را تضمین می کند.

---

---

انواع دستگاه های کلرزن

سامانه های تزریق کلر را میتوان براساس منبع کلر مایع، گاز یا جامد، مکانیزم تزریق پمپی، ونتوری یا گازی با رگولاتور خلا و سطح اتوماسیون از دستی تا کنترل PID با سنسور ORP دسته بندی کرد. این چارچوب به طراح و بهره بردار کمک می کند با توجه به کیفیت آب، سطح ایمنی و بودجه، انتخاب دقیق انجام دهند. برای استخر عمومی یک واحد خطی ساده کفایت می کند اما در تصفیه خانه شهری معمولا کلریناتور گازی با تجهیزات ایمنی پیشرفته توجیه دارد.

براساس نوع ماده مصرفی

این دسته‌بندی بر پایه حالت فیزیکی کلر است که دستگاه برای تزریق از آن استفاده می‌کند: مایع، گاز یا جامد. انتخاب صحیح این بخش، وابسته به نوع کاربری، حجم آب و شرایط عملیاتی پروژه است.

• مدل مایع هیپوکلریت سدیم: برای تزریق محلول کلر به ویژه هیپوکلریت سدیم طراحی می شود. نگهداری و حمل ساده تر است و در استخرها، صنایع کوچک و شبکه های محلی رایج است. تزریق با پمپ دوز انجام می شود و تنظیم دقیق دبی و همخوانی با دبی لحظه ای خط را ممکن می کند. در بهره برداری باید افت غلظت محلول بر اثر زمان و دما مدیریت شود.
• مدل گازی کلرین: گاز کلر از سیلندر با رگولاتور خلا به اجکتور ونتوری می رسد و در جریان آب حل می شود. برای دبی های بالا اقتصادی و پایدار است اما الزام های HSE سختگیرانه دارد؛ دتکتور گاز، تهویه با فشار منفی، اسکرابر و آموزش اپراتور جزء ضروریات اند.
• مدل جامد HTH هیپوکلریت کلسیم: پودر یا گرانول در مخزن محلول سازی حل و سپس محلول تزریق می شود. مزیت اصلی در دسترس بودن و پایداری هنگام انبارش است. برای جلوگیری از رسوب کلسیم در خطوط و نازل، فیلتر سبدی و شستشوی دوره ای را در برنامه نگهداری بگذارید.
• واحد خطی قرصی In line: محفظه قرص در مسیر لوله قرار می گیرد و با عبور آب، کلر به تدریج آزاد می شود. نصب ساده و نگهداری کم هزینه است و برای سیستم های کوچک و استخرهای عمومی کاربرد دارد. کنترل پذیری دوز محدود است و بهتر است با بای پس و تنظیم دبی عبوری مدیریت شود.

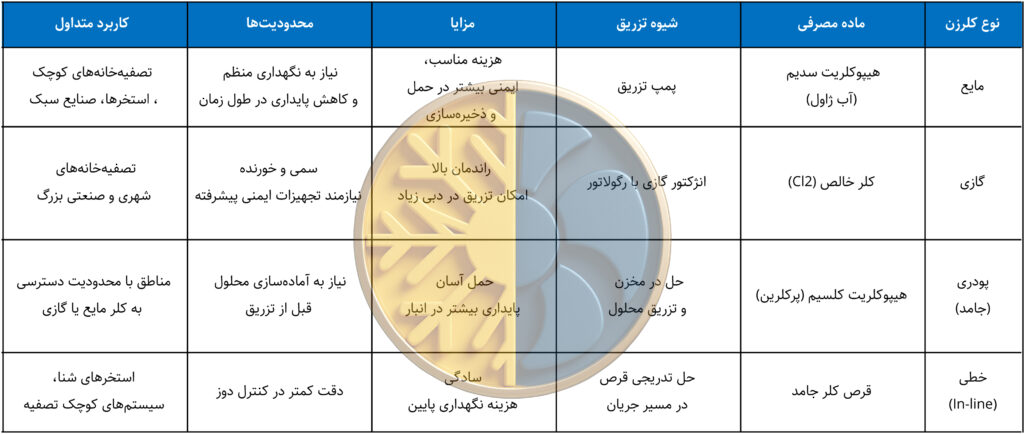

جدول انواع کلرزن براساس نوع ماده مصرفی

---

براساس مکانیزم تزریق

کلرزنی میتواند با روش‌ های متفاوتی انجام شود که هر کدام دقت، هزینه و سطح ایمنی خاص خود را دارند. انتخاب مکانیزم تزریق مناسب نقش کلیدی در کارایی و پایداری فرآیند گندزدایی دارد.

• پمپی: دوزینگ پمپ پیستونی یا دیافراگمی، مناسب محلول ها، با قابلیت تنظیم پیوسته دبی و امکان کنترل از راه دور.
• ونتوری خلا: ایجاد مکش طبیعی با افت فشار؛ ساده و کم خرابی، اما وابسته به اختلاف فشار کافی در خط.
• گازی با رگولاتور خلا: تغذیه دقیق کلرین از سیلندر به اجکتور؛ همراه با الزامات ایمنی، تهویه و منطق اینترلاک.

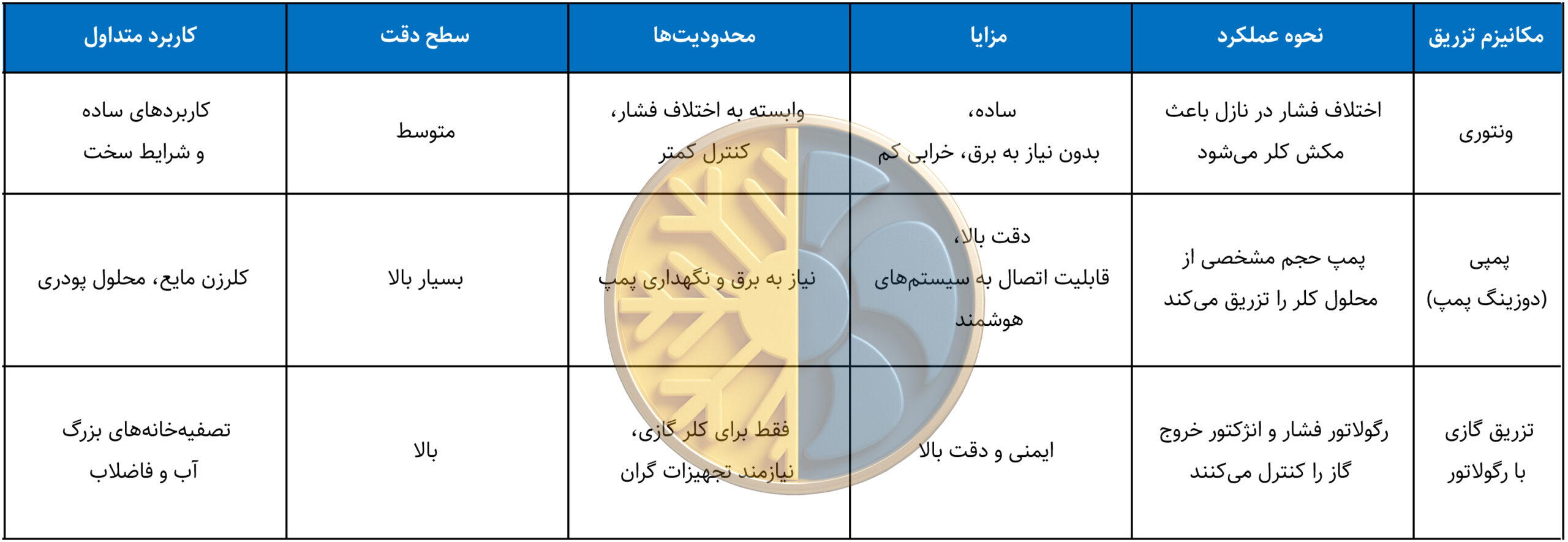

جدول انواع کلرزن براساس مکانیزم تزریق

---

براساس سطح کنترل و عملکرد

• دستی: تنظیم ثابت براساس تجربه و نمونه برداری؛ مناسب دبی های ثابت و سامانه های کوچک.
• نیمه اتوماتیک Flow paced: تزریق متناسب با دبی لحظه ای؛ هماهنگی با روشن بودن پمپ اصلی یا تایمر برای جلوگیری از تجمع کلر در زمان خاموشی.
• اتوماتیک حلقه بسته PID: کنترل بر مبنای سنسور کلر آزاد یا ORP؛ تنظیم لحظه ای دوز برای پایداری کیفیت در آب آشامیدنی و فرآیندهای حساس.

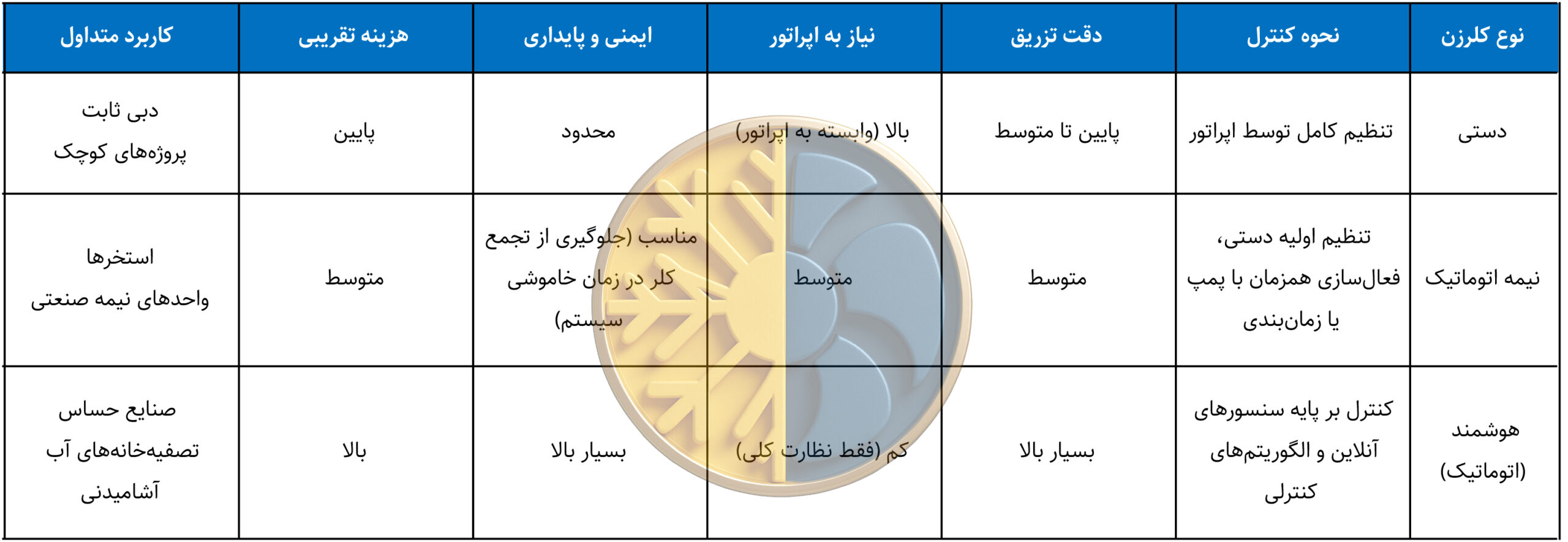

جدول کلرزن براساس سطح کنترل و عملکرد

---

مطالعه بیشتر: مخزن گالوانیزه

---

کاربردهای مختصر دستگاه کلرزن

• صنایع و کارخانجات
• دامپروری و آبزی‌ پروری
• مراکز درمانی و بهداشتی
• نیروگاه‌ ها و صنایع انرژی
• صنایع غذایی و آشامیدنی
• صنایع دارویی و بیوتکنولوژی
• گلخانه‌ ها و آبیاری تحت فشار
• آب آشامیدنی شهری و روستایی
• تصفیه فاضلاب شهری و صنعتی
• استخرهای شنا و مجموعه‌ های ورزشی
• برج‌ خنک‌ کننده و سیستم‌ های HVAC

---

---

اجزای تشکیل دهنده کلرزن

یک سامانه کلرزنی مجموعه ای یکپارچه از تجهیزاتی است که هر کدام نقشی مشخص در ضدعفونی ایمن و مؤثر آب دارند. اجزای اصلی در کنار تجهیزات جانبی آبرسانی، کیفیت خروجی و پایداری بهره برداری را تضمین می کنند.

مخزن ذخیره محلول کلر

مخزن پلی اتیلن مقاوم، محلول هیپوکلریت سدیم یا محلول تهیه شده از HTH را در شرایط ایمن نگه می دارد. در پیکربندی گازی، مخزن جای خود را به سیلندر تحت فشار می دهد و رگولاتور خلا، فلومتر و تجهیزات ایمنی مدیریت کلرین را بر عهده می گیرند.

پمپ تزریق (دوزینگ پمپ)

قلب سامانه، پمپ جابجایی مثبت است که محلول را با دبی پایین و فشار مناسب وارد جریان آب می کند. دقت تنظیم دبی و پایداری در برابر گازدهی محلول برای دوزینگ صحیح و جلوگیری از مصرف بیش از حد یا کمتر از حد کلر حیاتی است.

اتصالات تزریق و شیر یک طرفه

انژکتور محلول را به خط اصلی وارد می کند. شیر یک طرفه از برگشت آب یا گاز به سمت پمپ جلوگیری می کند و دوام سامانه را بالا می برد. حذف این جزء می تواند به خرابی پمپ یا آلودگی مخزن منجر شود.

مخزن تماس (Retention Tank)

برای تحقق زمان تماس کافی، مخزن تماس براساس دبی واقعی و اهداف CT طراحی می شود. کاهش حجم یا حذف این واحد، راندمان گندزدایی را به طور محسوس پایین می آورد.

سیستم کنترل و آنالیز

در نسخه های پیشرفته، سنسورهای کلر آزاد و ORP به طور پیوسته کیفیت آب را می سنجند، داده را به کنترلر می فرستند و کنترلر دبی پمپ را براساس دبی لحظه ای و شرایط کیفی تنظیم می کند. راهبرد کنترل می تواند روشن و خاموش، متناسب با جریان Flow paced یا حلقه بسته PID باشد.

نکته ایمنی: در سامانه گازی، رگولاتور استاندارد، شیر یک طرفه و تهویه با فشار منفی الزامی است. نکته مهندسی: حجم مخزن تماس را از دبی واقعی و CT طراحی استخراج کنید؛ جبران کسری CT با افزایش دوز، اقتصادی و پایدار نیست.

تجهیزات جانبی و مکمل آبرسانی

سامانه تزریق کلر برای عملکرد پایدار نیازمند اجزای جانبی است که فشار، جریان و کیفیت آب را تثبیت کنند. این تجهیزات نقش واسط مطمئن میان واحد کلرزن و شبکه توزیع را دارند و بدون آن‌ها حتی دقیق‌ترین پمپ تزریق هم نمی‌تواند کارایی مطلوب داشته باشد.

پمپ اصلی (پمپ چاه)

وظیفه تأمین فشار و دبی پایه برای ورود آب به شبکه را بر عهده دارد. نوسان در عملکرد پمپ چاه مستقیماً باعث نوسان در دبی تزریق و ناپایداری کلر باقی‌مانده می‌شود.

سوئیچ فشار (Pressure Switch)

با توجه به تغییرات فشار، فرمان روشن و خاموش پمپ چاه را صادر می‌کند و در طراحی یکپارچه، هماهنگی میان پمپ اصلی و پمپ تزریق کلر را برقرار می‌سازد.

مخزن تحت فشار

با ذخیره انرژی فشاری، دفعات قطع و وصل پمپ را کاهش می‌دهد و جریان یکنواخت‌تری ایجاد می‌کند. قرارگیری این مخزن پس از مخزن تماس، کنترل کلر باقی‌مانده را ساده‌تر می‌کند.

شیر نمونه برداری

برای ارزیابی راندمان فرآیند، نصب دو شیر ضروری است: یکی قبل از واحد تزریق برای سنجش کیفیت آب خام و دیگری پس از مخزن تماس برای اندازه‌گیری کلر باقی‌مانده.

سیستم پیش‌تصفیه و فیلتر نهایی

کیفیت آب ورودی به کلرزن مستقیماً روی کارایی و هزینه‌های بهره‌برداری اثر می‌گذارد. پیش‌تصفیه و فیلتراسیون نهایی مانع از مصرف بیهوده مواد شیمیایی و آسیب به تجهیزات می‌شوند:

• فیلتر شنی: فیلتر شنی ذرات معلق، گل و لای و کدورت را حذف می‌کند تا کلر صرف گندزدایی واقعی شود.
• سختی گیر رزینی: دستگاه سختی گیر یون‌های کلسیم و منیزیم را حذف می‌کند و جلوی تشکیل رسوب در هد پمپ و نازل تزریق را می‌گیرد.
• فیلتر کربنی (ضد کلر): فیلتر کربنی اکتیو کلر اضافی و ترکیبات جانبی را حذف می‌کند و طعم و بوی آب را بهبود می‌دهد. در صورت وجود آهن و منگنز، بستر کربنی باید متناسب انتخاب شود.

خروجی آب تصفیه‌ شده

پس از عبور از این مراحل، آب ضدعفونی‌شده و پایدار آماده ورود به شبکه توزیع یا واحدهای بعدی مانند سختی‌گیرهای صنعتی یا سیستم‌های خنک‌کننده خواهد بود.

نکته کاربردی: نمونه برداری قبل و بعد از واحد تزریق، کلید ارزیابی راندمان است. نکته ایمنی: فیلتر کربنی را طبق برنامه تعویض کنید؛ در غیر این صورت به مخزن رشد میکروبی تبدیل می شود.

نحوه عملکرد کلرزن

1. ورود آب به سیستم: آب از منبع یا شبکه لوله کشی وارد واحد تزریق می شود و دبی سنج یا سیگنال جریان برای همگام سازی دوز در دسترس قرار می گیرد.
2. تزریق کلر
   گاز کلر: تخلیه از سیلندر با رگولاتور خلا و حل شدن در اجکتور ونتوری
   مایع: تزریق هیپوکلریت سدیم با پمپ دوز با دبی قابل تنظیم
   جامد: حل HTH در مخزن محلول سازی و تزریق محلول آماده
3. اختلاط با جریان: محلول یا گاز حل شده با میکسر استاتیک روی خط یا در ابتدای مخزن تماس به طور یکنواخت پخش می شود تا غلظت یکنواخت به دست آید.
4. گندزدایی: HOCl حاصل از واکنش کلر با آب به دیواره سلولی نفوذ می کند و باکتری ها و ویروس ها را در زمان تماس طراحی شده غیر فعال می کند. نسبت CT = C × t و شرایط pH کارایی را تعیین می کند.
5. پایش و کنترل: سنسور کلر آزاد یا ORP کیفیت را به صورت لحظه ای ثبت می کند و کنترلر دبی پمپ را برای حفظ مقدار هدف و جلوگیری از مصرف اضافی اصلاح می کند.
6. خروجی آب سالم: آب ضدعفونی شده وارد شبکه مصرف آشامیدنی، صنعتی یا استخر می شود. در صورت نیاز، کلر باقی مانده اضافی با فیلتر کربنی یا خنثی ساز شیمیایی کاهش می یابد.

کلرزنی با هیپوکلریت (هیپوکلریناتور)

هیپوکلریناتور یکی از رایج ترین و پایدارترین روش های گندزدایی است. در این رویکرد، هیپوکلریت سدیم به عنوان ماده مؤثر تزریق می شود و با کنترل دبی، باقی مانده کلر پایدار می ماند. انتخاب این راهکار به علت ایمنی بالاتر نسبت به گاز کلر، نگهداری ساده و هزینه بهره برداری مناسب در پروژه های شهری، صنعتی و واحدهای کوچک متداول است. در بهره برداری باید افت غلظت محلول با گذر زمان، گازدهی محلول و اثر قلیایی آن بر pH مدیریت شود.

هیپوکلریناتور مایع (NaOCl)

محلول هیپوکلریت سدیم با دوزینگ پمپ پیستونی یا دیافراگمی به خط تزریق می شود و کنترل دبی به صورت دستی، متناسب با جریان یا حلقه بسته براساس کلر آزاد یا ORP انجام می گیرد. مزیت ها شامل دسترسی آسان، کنترل پذیری و ایمنی حمل است. نکات فنی مهم:

• نگهداری محلول در مخزن مات و خنک برای کاهش افت غلظت
• استفاده از هد ضد گاز، بک پرشر ولو و پالس دمپر برای دبی یکنواخت
• انتخاب متریال مقاوم مانند PVC، PVDF و آب بندی PTFE

هیپوکلریناتور جامد (Ca(OCl)2)

هیپوکلریت کلسیم به صورت پودر یا گرانول در مخزن محلول سازی حل و سپس محلول تزریق می شود. مزیت اصلی، پایداری در انبار و بی نیازی از حمل مایع است. باید به افزایش سختی کلسیمی، احتمال رسوب در نازل و نیاز به فیلتراسیون سبدی توجه کرد. این روش برای استخرها، مخازن کوچک و سایت های با محدودیت تأمین مایع کاربرد دارد.

الکترولیز نمکی در محل (OSG)

واحد الکترولیز، محلول آب و نمک را به هیپوکلریت رقیق تبدیل و همان جا تزریق می کند. با حذف جابجایی مواد خطرناک، ایمنی و دسترسی به ماده مؤثر بهبود می یابد. ملاحظات:

• مصرف برق و نیاز به تهویه مناسب برای هیدروژن تولیدی
• شستشوی دوره ای سلول ها و مدیریت آب نمک
• فضای نصب و آب با هدایت الکتریکی مناسب برای بهره وری

سطوح کنترل

• دستی: تنظیم ثابت براساس آزمون جار و پایش میدانی
• متناسب با جریان: اصلاح دبی بر مبنای دبی لحظه ای برای ثبات نسبی
• حلقه بسته PID: کنترل براساس سنسور کلر آزاد یا ORP برای کیفیت پایدار

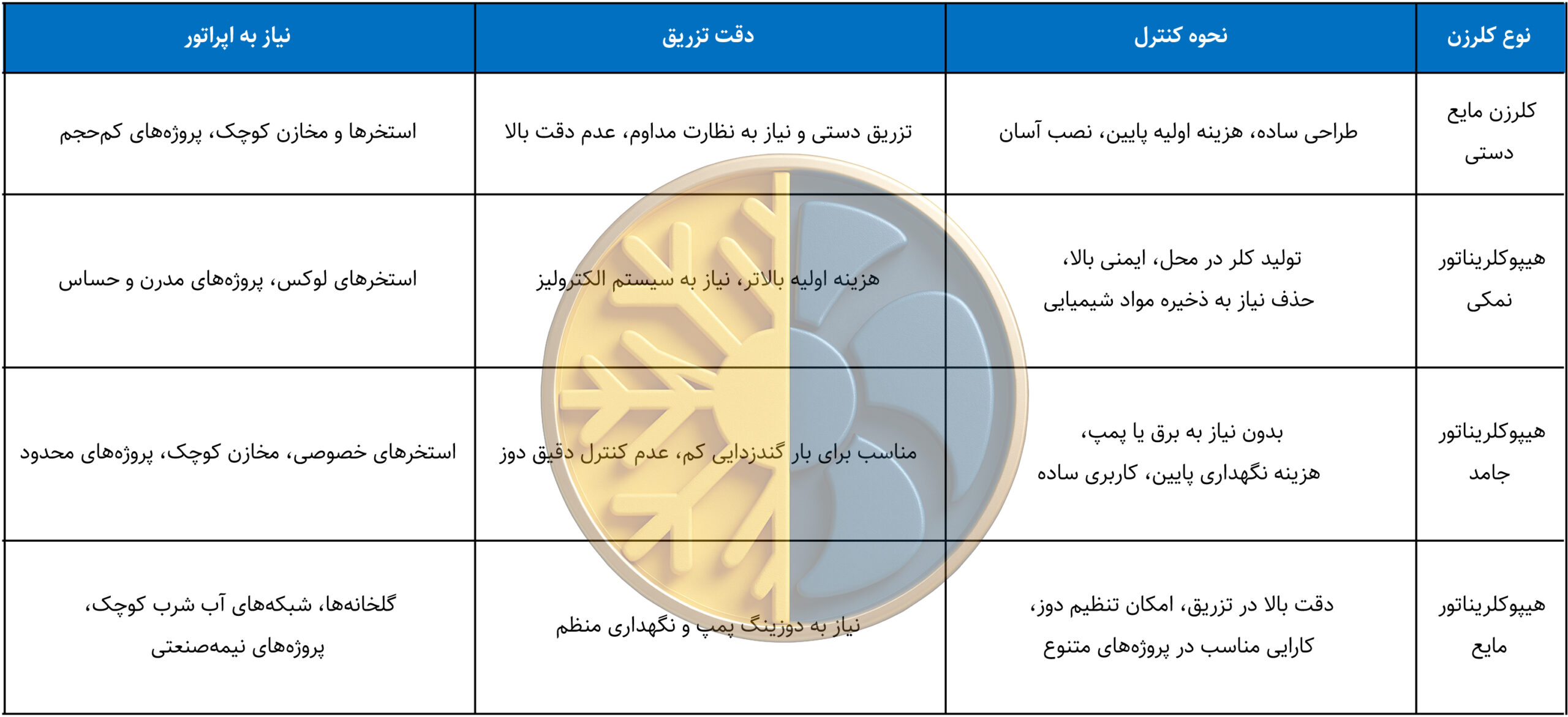

کاتالوگ مقایسه انواع هیپوکلریناتور

این جدول به شما کمک می‌کند مناسب‌ترین مدل هیپوکلریناتور را براساس شرایط پروژه انتخاب کنید.

نکته مهم: اگر دبی آب متغیر است یا رعایت دقیق استانداردهای بهداشتی لازم است، استفاده از واحد تزریق کلر خودکار توصیه می شود تا دوز متناسب با جریان و کلر باقی مانده پایدار بماند.

---

واحد تزریق گاز کلر از قدیمی ترین و کارآمدترین روش های گندزدایی در تصفیه خانه های شهری و روستایی است. در این رویکرد، کلر با خلوص بالا در سیلندر تحت فشار نگهداری می شود و از طریق مدار خلا به آب وارد می گردد. چگالی بالای ماده، نیاز انبارش کم و دوز دقیق باعث می شود در دبی های زیاد، هزینه تمام شده نسبت به محلول هیپوکلریت کمتر باشد و کنترل باقی مانده با دقت بیشتری انجام شود.

اجزای اصلی کلرزن گازی

• سیلندر تحت فشار برای ذخیره کلر و برچسب گذاری ایمن
• رگولاتور خلا Vacuum Regulator روی شیر سیلندر برای تبدیل فشار مثبت به مدار خلا و ایمن سازی مسیر
• فلومتر و شیر تنظیم دبی برای تعیین نرخ تزریق گاز
• اجکتور ونتوری محل اختلاط که با فشار آب محرک خلا ایجاد می کند؛ فشار محرک از خط فرایندی یا بوستر پمپ تامین می شود
• لاین محلول و انژکتور در نقطه تزریق، همراه شیر یک طرفه و بک پرشر ولو برای جلوگیری از برگشت
• پایشگر کلر باقی مانده کلر آزاد یا ORP برای بستن حلقه کنترل و تثبیت کیفیت خروجی

روند عملکرد

گاز از سیلندر فقط وقتی خارج می شود که اجکتور خلا بسازد؛ در نتیجه هر قطع جریان آب، مسیر گاز نیز به صورت ذاتی ایمن می شود. گاز در ونتوری حل می گردد، محلول به خط تزریق می رود و سنسور کیفیت، دبی گاز را از طریق کنترلر اصلاح می کند تا مقدار هدف در خروجی تامین شود.

نکات ایمنی حیاتی

• اتاق اختصاصی با فشار منفی پایدار، اگزاست نزدیک کف، فن مقاوم به خوردگی و مسیر تخلیه به اسکرابر کلر
• دتکتور گاز با آلارم دو سطحی، اینترلاک با تهویه اضطراری و قطع خودکار تزریق
• تجهیزات حفاظت تنفسی و آموزش اپراتور، مسیر خروج اضطراری و آزمون دوره ای سناریوها
• لوله های گاز و محلول از متریال مقاوم مانند PVC یا PVDF؛ اجتناب از فلزات مستعد خوردگ

نکته فنی: طول و اتصالات مدار خلا را کوتاه نگه دارید تا حجم گاز آزاد محدود بماند و پاسخ سیستم سریع تر شود. انتخاب فشار آب محرک اجکتور و ظرفیت بوستر پمپ باید با افت فشار کل مسیر و نقطه کار اجکتور تطبیق داشته باشد.

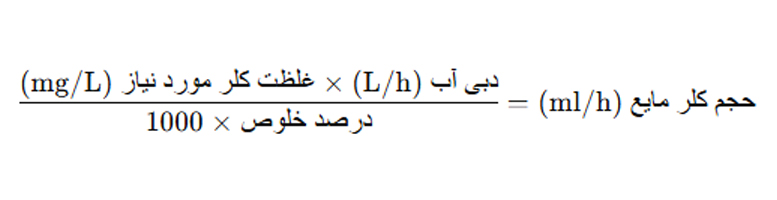

محاسبه ظرفیت دستگاه کلرزن

ظرفیت هر کلرزن براساس دبی آب، غلظت مورد نیاز کلر و نوع ماده مصرفی تعیین می‌شود. رعایت این محاسبات تضمین می‌کند که کلر آزاد باقی‌ مانده در محدوده استاندارد قرار گیرد و گندزدایی مؤثر انجام شود.

دستورالعمل نصب و تنظیم کلرزن

نصب و راه‌اندازی درست دستگاه کلرزن باعث افزایش دقت تزریق و کاهش خرابی‌ های احتمالی می‌ شود. مکان مناسب، اتصالات ایمن و تنظیم درست دبی پمپ از نکات کلیدی هستند. رعایت این اصول تضمین می‌کند که کلر آزاد باقیمانده در شبکه در محدوده استاندارد باقی بماند.

نگهداری بهینه سیستم کلرزن

• تنظیم دبی: پیچ تنظیم دبی فقط زمانی تغییر داده شود که پمپ روشن است تا از آسیب به مکانیزم داخلی جلوگیری گردد.
• محافظت فیزیکی: هد پمپ و اتصالات در برابر ضربه حساس‌اند؛ از جابه‌جایی ناایمن یا اعمال فشار مکانیکی پرهیز کنید.
• همگام‌سازی الکتریکی: در سامانه‌های آب چاه، برق پمپ تزریق با پمپ اصلی همگام شود تا کلر فقط هنگام کارکرد پمپ وارد جریان گردد و از هدررفت جلوگیری شود.
• ملاحظات ایمنی: محلول کلر هرگز با مواد شیمیایی دیگر در یک مخزن مخلوط نشود. برای جلوگیری از ورود رسوبات، سوپاپ مکش حداقل ۲۵ سانتی‌متر بالاتر از کف نصب گردد.
• رسوب‌زدایی دوره‌ای: ماهانه مسیر مکش بازبینی شود. اگر رسوب در نازل یا هد پمپ مشاهده شد، پس از خنثی‌سازی کلر و آبکشی کامل، از محلول اسید رقیق ۵ تا ۱۰ درصد برای رفع رسوب استفاده کنید. رعایت تجهیزات ایمنی فردی و تهویه الزامی است.
• نظافت و شستشو: بدنه دستگاه و تجهیزات جانبی مرتب تمیز شوند. پیش از راه‌اندازی مجدد، مسیر پمپ با آب خالص شستشو داده شود. مخزن محلول نیز به صورت دوره‌ای بازبینی و در صورت وجود لجن یا رسوب شسته شود.
• نگهداری در زمان خاموشی طولانی: اگر دستگاه بیش از یک روز خاموش می‌ماند، پیش از توقف نهایی مدار پمپ و خطوط تزریق را با آب خالص شستشو دهید تا باقی‌مانده کلر تخلیه شود. در صورت وجود رسوب سخت، ابتدا سیستم را کامل تخلیه و آبکشی کنید، سپس کلر باقیمانده را با محلول تیوسولفات سدیم خنثی نمایید. پس از آن، تنها در مدار جداشده از اسید کلریدریک ۵ تا ۱۰ درصد یا اسید سیتریک ۳ تا ۵ درصد برای رسوب‌زدایی استفاده کنید. در پایان، سیستم چند بار با آب خالص شسته شود تا آماده راه‌اندازی مجدد باشد.

ایمنی در سامانه های کلرزن

کلر ماده‌ای سمی و خورنده است و کار با آن نیازمند رعایت الزامات HSE است. طراحی محل نصب باید دارای تهویه دائم باشد، تجهیزات ایمنی فردی همیشه در دسترس اپراتور قرار گیرد و از ترکیب کلر با سایر مواد جلوگیری شود.

زمان و نقطه بهینه تزریق کلر

کیفیت گندزدایی و پایداری کلر باقی‌مانده به‌طور مستقیم به محل تزریق و زمان تماس بستگی دارد. اگر کلر در نقطه‌ای نامناسب وارد شود یا فرصت کافی برای تماس نداشته باشد، مصرف مواد افزایش یافته و اثربخشی کاهش می‌یابد. تزریق روی خط لوله روشی ساده و رایج است که اختلاط سریع را فراهم می‌کند، اما در صورت کوتاه بودن مسیر، زمان ماند کافی ایجاد نمی‌شود. در تصفیه‌خانه‌های شهری، تزریق در ابتدای مخزن تماس بهترین گزینه است، زیرا امکان کنترل دقیق شاخص CT و کلر باقی‌مانده را فراهم می‌کند. تزریق در مخزن ذخیره بیشتر برای سامانه‌های کوچک یا استخرها کاربرد دارد، اما یکنواختی کلر در آن کمتر است.

کنترل و مانیتورینگ هوشمند در کلرزن

در پروژه‌ های بزرگ، کنترل دستی کلرزن کافی نیست؛ تغییرات دبی و کیفیت آب نیاز به تنظیم لحظه‌ای دوز دارد. سامانه‌ های پایش و کنترل هوشمند با حسگرهای آنلاین، تزریق را دقیق و پایدار می‌ کنند. سنسور کلر آزاد و ORP به‌طور مداوم مقدار گندزدای مؤثر و توان اکسیداسیون آب را ثبت کرده و داده‌ها را به کنترلر ارسال می‌کنند.

این اطلاعات امکان اصلاح سریع دوز تزریق و جلوگیری از نوسان کلر باقی‌ مانده را فراهم می‌آورد. اتصال کلرزن به سامانه‌ های اتوماسیون و SCADA نیز قابلیت نظارت از راه دور، ثبت رویدادها و هشدار در شرایط بحرانی را فراهم می‌سازد. نتیجه این فناوری، کاهش مصرف مواد شیمیایی و افزایش ایمنی سیستم است.

استانداردها و الزامات قانونی در کلرزن

کاربرد دستگاه کلرزن در تصفیه آب تنها زمانی معتبر و ایمن است که مطابق استانداردهای ملی و بین‌ المللی انجام شود. رعایت این الزامات نه‌ تنها جنبه قانونی دارد، بلکه سلامت مصرف‌ کنندگان و پایداری سیستم را تضمین می‌کند.

استاندارد ملی ایران شماره ۱۰۱۱ مقدار کلر باقی‌ مانده آزاد در شبکه را مشخص کرده و وجود این مقدار در تمام نقاط شبکه الزامی است. همچنین سازمان بهداشت جهانی (WHO) و آژانس حفاظت محیط‌ زیست آمریکا (EPA) توصیه می‌ کنند غلظت کلر آزاد در خروجی تصفیه‌ خانه حدود ۰.۵ تا ۱ میلی‌گرم در لیتر باشد و هرگز از حدود مجاز فراتر نرود. پایش مداوم، ثبت نتایج و تطابق با استانداردها شرط اصلی بهره‌ برداری پایدار از سیستم‌ های کلرزنی است.

معایب دستگاه کلرزن

معایب دستگاه‌های کلرزن شامل مشکلات مختلفی است که ممکن است در طول زمان بروز کند. یکی از مهم‌ترین معایب، ایجاد بوی و طعم ناخوشایند در آب است که به‌ویژه در آب شرب مشکل‌ساز می‌شود. همچنین، این دستگاه‌ها نیاز به نگهداری و کالیبراسیون مکرر دارند تا عملکرد دقیق حفظ شود. در برخی کاربردها مانند آب کشاورزی یا صنعتی، کلر ممکن است با ترکیبات دیگر واکنش داده و خواص آب را تغییر دهد. علاوه بر این، اگر دوز کلر به‌درستی تنظیم نشود، ممکن است گندزدایی مؤثر نباشد یا آثار شیمیایی در آب باقی بماند. دستگاه‌های کلرزن همچنین ممکن است در شرایط خاص مانند pH بالا یا پایین، عملکرد ضعیفی داشته باشند. وجود میکروارگانیسم‌های مقاوم به کلر و تشکیل ترکیبات مضر نیز از دیگر معایب این سیستم‌هاست.

مزایای دستگاه کلرزن

مزایای پکیج های کلرزن شامل ویژگی‌هایی است که آن‌ها را به ابزاری مؤثر برای گندزدایی آب تبدیل می‌کند. اولین و شاید مهم‌ترین مزیت، حذف ترکیبات آهن و منگنز از آب است که می‌تواند به بهبود کیفیت آب کمک کند. این دستگاه‌ها همچنین در کنترل رشد جلبک‌ها مؤثر بوده و می‌توانند به کاهش آلودگی‌های زیستی در منابع آبی کمک کنند. استفاده از کلرزن‌ها پیشگیری از شیوع بیماری‌های آبزی و افزایش سطح بهداشت عمومی را به دنبال دارد.

این دستگاه‌ها هیچ‌گونه تداخلی با مراحل دیگر تصفیه آب ندارند و به راحتی می‌توانند با سایر روش‌های گندزدایی ترکیب شوند. همچنین، تا نقطه مصرف، آب را به‌طور مؤثر محافظت کرده و از انتقال آلودگی‌ها به مصرف‌کنندگان جلوگیری می‌کنند. کلرزن‌ها به دلیل زمان تماس کوتاه، به سرعت اثرات ضدعفونی خود را اعمال می‌کنند.

دستگاه‌های کلرزن به راحتی نصب و راه‌اندازی می‌شوند و نیاز به نگهداری و تعمیرات کمی دارند، که این موضوع هزینه‌های اضافی را کاهش می‌دهد. این دستگاه‌ها در شرایط مختلف pH و دما عملکرد مناسبی دارند و می‌توانند با انواع کلر، اعم از مایع، پودری و گازی، کار کنند. با مانیتورینگ ساده باقیمانده کلر، اپراتورها می‌توانند کیفیت آب را در طول زمان پیگیری کنند.

این دستگاه‌ها قادرند تا ۹۹.۹% از باکتری‌ها، ویروس‌ها و میکروارگانیسم‌ها را از بین ببرند و آب را ایمن سازند. همچنین، دستگاه‌های کلرزن هزینه‌های اولیه و عملیاتی کمتری دارند که آن‌ها را به گزینه‌ای مقرون‌به‌صرفه برای بسیاری از پروژه‌ها تبدیل می‌کند.

قیمت پمپ کلرزن

قیمت پمپ‌های کلر زن یا دوزینگ پمپ‌ به عوامل از جمله برند، ظرفیت تزریق (دبی)، فشار کاری، و جنس هد پمپ بستگی دارد. این پمپ‌ها برای تزریق دقیق کلر مایع به سیستم‌های لوله‌کشی آب استخر یا خطوط آب آشامیدنی استفاده می‌شوند. پمپ‌های کوچک و خانگی: برای استخرهای کوچک یا مصارف محدود، قیمت‌ها می‌تواند از حدود ۳ میلیون تومان شروع شود. برندهای معروف: از برندهای شناخته شده در بازار ایران می‌توان به اتاترون (Etatron)، جسکو (Jesco)، و آی ام پی (IMP) اشاره کرد. پمپ‌های صنعتی و با ظرفیت بالا: برای استخرهای بزرگ، پارک‌های آبی یا سیستم‌های تصفیه آب شهری، قیمت‌ها به مراتب بالاتر بوده و می‌تواند به بیش از ۵۰ میلیون تومان نیز برسد.

قیمت دستگاه کلرزن اتوماتیک

سیستم کلرزن اتوماتیک به هر سیستمی اطلاق می‌شود که فرآیند افزودن کلر به آب را به صورت خودکار و با نظارت کمتر انجام دهد. کلرزن‌های خطی نیز نوعی سیستم نیمه‌اتوماتیک محسوب می‌شوند. انواع پیشرفته‌تر عبارتند از:

سیستم کلرزن نمکی (Salt Chlorinator): این سیستم با استفاده از الکترولیز، نمک محلول در آب استخر را به کلر تبدیل می‌کند. این روش نیاز به افزودن دستی کلر را تقریباً به طور کامل از بین می‌برد. که قیمت آن به دلیل تکنولوژی پیشرفته‌تر، گران‌تر هستند و قیمت آن‌ها معمولاً از حدود ۳۰ میلیون تومان شروع شده و بسته به ظرفیت و برند، به بیش از ۱۰۰ میلیون تومان می‌رسد.

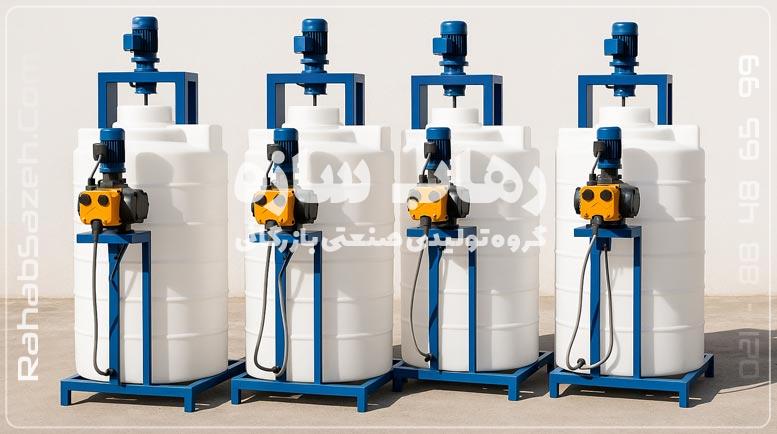

پکیج تزریق کلر مایع اتوماتیک: این سیستم شامل یک مخزن برای محلول کلر و یک دوزینگ پمپ است که توسط یک کنترلر هوشمند (ORP/pH) کنترل می‌شود. این کنترلر به طور مداوم سطح کلر و pH آب را اندازه‌گیری کرده و به پمپ دستور تزریق مقدار دقیق کلر را می‌دهد. قیمت پکیج تزریق کلر مایع اتوماتیک بسیار متغیر است اما به طور کلی از سیستم‌های نمکی ارزان‌تر و از کلرزن‌های خطی گران‌تر هستند.

قیمت دستگاه کلرزن آب آشامیدنی

دستگاه‌های کلرزن برای آب آشامیدنی معمولاً به صورت پکیج تزریق کلر عرضه می‌شوند. این پکیج‌ها شامل یک مخزن، یک دوزینگ پمپ، و گاهی یک سیستم کنترل و آنالایزر آنلاین است. این سیستم‌ها برای ضدعفونی کردن آب چاه، مخازن ذخیره آب و خطوط آب در ویلاها، مجتمع‌های مسکونی و صنایع کوچک استفاده می‌شوند. حدود قیمت سیستم‌های ساده (بهمراه مخزن و پمپ) برای مصارف کوچک و ویلایی، قیمت‌ها می‌تواند از حدود ۱۰ میلیون تومان آغاز شود.

سیستم‌های پیشرفته با کنترلر اتوماتیک: برای مجتمع‌ها یا کاربردهایی که نیاز به کنترل دقیق سطح کلر دارند، قیمت‌ها به شکل قابل توجهی افزایش یافته و می‌تواند به ده‌ها میلیون تومان برسد. انتخاب دستگاه مناسب به حجم آب مصرفی، کیفیت آب ورودی و بودجه شما بستگی دارد. همیشه قبل از خرید با کارشناسان این حوزه مشورت نمایید.

کلرزن در مقابل دستگاه UV و ازن ژنراتور

انتخاب سیستم گندزدایی یک تصمیم مهندسی کلیدی است که مستقیماً بر ایمنی، هزینه‌ها و پایداری عملیاتی پروژه شما تأثیر می‌گذارد. در حالی که کلرزنی روشی شناخته‌شده است، فناوری‌های UV (اشعه فرابنفش) و ازن نیز به عنوان جایگزین‌های قدرتمند مطرح هستند. اما تفاوت‌های بنیادین آن‌ها کجاست؟ برای مطالعه جزئیات کامل مقاله دستگاه کلرزن در برابر ازن ژنراتور و UV را بخوانید.

جدول مقایسه جامع تکنولوژی‌های گندزدایی

---

کدام سیستم برای شما مناسب است؟

---

اثر باقی‌مانده (Residual Effect)

تفاوت اصلی روش های گندزدایی در توان ایجاد اثر باقی مانده در شبکه است. کلرزنی تنها روشی است که پس از ضدعفونی اولیه، لایه محافظ کلر آزاد را در مخازن و خطوط توزیع حفظ می کند و از آلودگی ثانویه جلوگیری می کند. UV و ازن فقط در نقطه تماس عمل می کنند و در مسیر هیچ محافظتی بر جا نمی گذارند؛ بنابراین برای آب شرب، استخرها و مدارهای خنک کننده، بدون یک دوز تکمیلی کلر، ریسک بازآلودگی باقی می ماند.

رویکرد مدرن (Hybrid Approach)

در کاربردهای حساس، ترکیب فناوری ها نتیجه بهتری می دهد. ابتدا UV برای غیرفعال سازی سریع و هدفمند میکروارگانیسم های مقاوم به کار می رود، سپس دوز پایین کلر تزریق می شود تا هم فرایند کامل شود و هم اثر باقی مانده در شبکه شکل بگیرد. این چینش مزایای هر دو روش را همزمان تامین می کند: نابودی مؤثر در راکتور و پایداری کیفیت در مسیر.

راهنمای سریع انتخاب

• اگر شبکه توزیع یا ذخیره سازی دارید: کلرزنی پایه را الزاما در نظر بگیرید.
• اگر بار میکروبی یا مقاومت ویژه بالاست: UV را به عنوان سد نخست و کلر کم دوز را برای باقی مانده اضافه کنید.

کلرزن استخر

آب استخر به‌طور مداوم در معرض آلودگی‌های میکروبی و رشد جلبک است و برای ایمنی شناگران نیاز به گندزدایی پیوسته دارد. دستگاه کلرزن با تنظیم سطح کلر آزاد، شفافیت آب را حفظ کرده و از بو و تحریک چشمی جلوگیری می‌کند.

کلرزن خطی با قرص کلر انتخابی ساده و ارزان برای استخرهای خصوصی است. در استخرهای عمومی و بزرگ، کلرزن پمپی به دلیل دقت بالا و امکان کنترل خودکار، کارایی بیشتری دارد. مدل‌های نمکی نیز با الکترولیز نمک، کلر را در محل تولید کرده و آب دلپذیرتری فراهم می‌کنند، هرچند هزینه اولیه بالاتری دارند. تنظیم pH، اجرای شوک کلر در مواقع لازم و افزایش دوز در تابستان از نکات مهم بهره‌برداری است.

گندزدایی آب چاه با کلرزن

آب استخر همواره در معرض آلودگی‌های میکروبی و تغییرات شیمیایی است و برای حفظ شفافیت و ایمنی شناگران به گندزدایی مداوم نیاز دارد. کلرزن با تنظیم سطح کلر آزاد در بازه استاندارد (۱ تا ۳ ppm) مانع رشد جلبک و باکتری می‌ شود و شرایطی سالم و مطلوب فراهم می‌ آورد.

برای استخرهای خصوصی، کلرزن خطی یا قرصی گزینه‌ای ساده و اقتصادی است، در حالی‌ که استخرهای عمومی به کلرزن پمپی با دوزینگ دقیق نیاز دارند. در پروژه‌ های مدرن نیز استفاده از کلرزن نمکی با الکترولیز در محل، ایمنی و راحتی بیشتری ایجاد می‌ کند. علاوه بر انتخاب دستگاه مناسب، اجرای شوک کلر به‌صورت دوره‌ای و تنظیمات فصلی (افزایش دوز در تابستان و کاهش در زمستان) برای حفظ کیفیت آب الزامی است.

چرا کلرزن‌ رهاب سازه

• تجهیزات کلیدی با کیفیت صنعتی: قلب پکیج، دوزینگ پمپ های معتبر اروپایی مانند SEKO و Etatron است. متریال در تماس با سیال از PVC یا PVDF و آب بندی PTFE انتخاب می شود تا در برابر خوردگی پایدار بماند. هر پکیج با تست نشتی، کالیبراسیون حجمی و گزارش تحویل می شود.
• پکیج کامل و آماده نصب: قطعه تکی عرضه نمی کنیم. سامانه را روی شاسی با میکسر، تابلو برق استاندارد، لوله کشی و اتصالات ایمن می سازیم تا نصب سریع تر انجام شود و خطاهای راه اندازی به حداقل برسد.
• مشاوره فنی پیش از فروش: کیفیت آب و نیاز فرآیندی شما را تحلیل می کنیم، دوز محاسباتی، نقطه تزریق و CT را مشخص می کنیم و بر همان اساس ظرفیت و متریال را انتخاب می کنیم. هدف، راه حل بهینه است نه صرفا فروش دستگاه.
• پشتیبانی و خدمات بلندمدت: قطعات یدکی را سریع تامین می کنیم و سرویس دوره ای، کالیبراسیون و آموزش بهره بردار را ارائه می دهیم تا سامانه بدون وقفه کار کند و هزینه توقف کاهش یابد.

قیمت دستگاه کلرزن

بهای سامانه تزریق کلر به چند عامل کلیدی وابسته است و هر کدام می توانند هزینه نهایی را تغییر دهند. نوع فناوری بیشترین اثر را دارد؛ نمونه های گازی به علت نیاز به تجهیزات ایمنی، تهویه و کنترل دقیق، معمولا گران ترین گزینه اند. در مدل های مایع که با پمپ تزریق کار می کنند، بها به ظرفیت و نوع پمپ وابسته است و معمولاً از حدود ۱۹ میلیون تومان شروع می شود و در نسخه های صنعتی از ۱۰۰ میلیون تومان عبور می کند. کلرزنی خطی و الکترولیز نمکی دامنه قیمتی گسترده تری دارند؛ از حدود ۱.۷ میلیون تومان برای نسخه های ساده تا نزدیک ۱۲۰ میلیون تومان برای تجهیزات پیشرفته.

عامل دوم، ظرفیت و دبی تزریق است. هرچه توان تامین کلر در حجم های بالاتر بیشتر باشد، قیمت دستگاه نیز افزایش می یابد. علاوه بر این، جنس و کیفیت ساخت قطعات تاثیر مستقیم دارد. تجهیزاتی که از استیل ضدزنگ یا پلیمرهای مقاوم به خوردگی مانند PVC، PVDF و آب بندی PTFE استفاده می کنند، طول عمر بالاتری می دهند اما طبیعتا گران تر تمام می شوند.

برند و کشور سازنده نیز بر قیمت اثر می گذارند. محصولات برندهای اروپایی و آمریکایی معمولا گران ترند، در حالی که تولیدکنندگان داخلی مانند رهاب سازه گزینه های اقتصادی تری ارائه می کنند. همچنین سامانه هایی که به کنترل هوشمند، سنسورهای کیفیت آب و مانیتورینگ خودکار مجهز هستند، نسبت به مدل های ساده هزینه اولیه بالاتری دارند. در نهایت، خدمات پس از فروش و گارانتی از عوامل تعیین کننده اند؛ تجهیزاتی که با پشتیبانی مطمئن عرضه می شوند معمولا برچسب قیمتی بالاتری دارند، اما ریسک بهره برداری و هزینه توقف را پایین می آورند.

جدول لیست قیمت کلرزن رهاب سازه

---

مطالعه بیشتر: اجزای اصلی کولینگ تاور

در انتها، سوالات پرتکراری که کاربران درباره کلرزن (کلریناتور) مطرح کرده‌اند را به اشتراک می‌گذاریم.

---

سوالات متداول (FAQ)

---

برای انتخاب کلرزن مناسب برای یک برج خنک‌ کننده به چه پارامترهایی باید توجه کرد؟

حجم کل آب در گردش، کیفیت آب جبرانی (سختی و pH) و شرایط محیطی تعیین‌ کننده هستند. براساس این داده‌ها، ظرفیت و نوع سیستم کنترل انتخاب میشود.

شایع‌ترین دلایل خرابی یا از کار افتادن دستگاه کلرزن چیست؟

مهمترین علت، رسوب ناشی از سختی آب در نقطه تزریق است. هوا گرفتگی پمپ، گرفتگی شیر مکش یا فرسودگی دیافراگم نیز میتواند عملکرد دستگاه را مختل کند.

چرا گندزدایی با کلر، به‌ویژه در سیستم‌ های دارای مخزن یا شبکه توزیع، ضروری است؟

کلرزنی تنها روشی است که با ایجاد «اثر باقی‌مانده» لایه محافظی در تمام طول شبکه ایجاد می‌ کند. این ویژگی مانع آلودگی ثانویه می‌ شود؛ در حالی‌ که روش‌ هایی مثل UV چنین قابلیتی ندارند.

آیا میتوانم از وایتکس یا آب ژاول خانگی در دستگاه کلرزن استفاده کنم؟

خیر. این محصولات به‌دلیل داشتن افزودنی‌ های ناخواسته مناسب نیستند و باعث رسوب‌ گذاری و فرسودگی قطعات پمپ می‌ شوند. فقط از هیپوکلریت سدیم صنعتی ویژه تصفیه آب استفاده کنید.

عمر مفید یک پمپ تزریق کلر چقدر است و چه قطعاتی مصرفی هستند؟

پمپ‌ های صنعتی در صورت نگهداری صحیح بیش از ۱۰ سال عمر می‌ کنند. دیافراگم و شیر یک‌ طرفه قطعات مصرفی اصلی هستند که پس از چند سال نیاز به تعویض دارند، اما هزینه آنها پایین است.

مقدار استاندارد کلر آزاد باقیمانده در آب چقدر است؟

میزان کلر آزاد باقیمانده بسته به کاربرد متفاوت است. برای آب آشامیدنی بین ۰.۲ تا ۰.۵ ppm، برای استخرهای شنا ۱ تا ۳ ppm و برای برج‌ های خنک‌ کننده معمولاً ۰.۵ تا ۱ ppm در نظر گرفته می‌ شود.

چه اقدامات کلیدی برای نگهداری و افزایش عمر مفید کلرزن وجود دارد

شستشوی دوره‌ای نقطه تزریق، استفاده از مواد شیمیایی تازه و باکیفیت، محافظت از تجهیزات در برابر نور مستقیم خورشید و بهره‌ گیری از پیش‌ تصفیه مانند سختی‌ گیر در مناطق با آب سخت، مهم‌ترین اقدامات پیشگیرانه هستند.

کدام سیستم برای شما مناسب‌تر است؟

اگر به اثر باقی‌ مانده پایدار در شبکه نیاز دارید، کلرزنی بهترین گزینه است. در پروژه‌ های حساس میتوان از ترکیب UV یا ازن ژنراتور بهمراه دوز پایین کلر استفاده کرد تا هم نابودی میکروارگانیسم‌ها کامل شود و هم ایمنی در کل شبکه تضمین گردد.

آیا کلر برای محیط زیست مضر است؟

در دوز کنترل‌ شده خیر؛ کلر سریع واکنش می‌ دهد و به ترکیبات پایدار تبدیل می‌ شود. مشکل زمانی رخ می‌ دهد که آب با غلظت بالای کلر بدون خنثی‌ سازی به طبیعت تخلیه شود. در صنایع، عملیات کلرزدایی پیش از تخلیه پساب انجام می‌ شود.

چگونه میتوانم از کافی بودن دوز کلر تزریقی مطمئن شوم؟

با استفاده از کیت‌ های تست، میزان کلر آزاد باقی‌ مانده در دورترین نقطه سیستم اندازه‌ گیری می‌ شود. اگر این مقدار در محدوده استاندارد باشد، تزریق کافی است. سیستم‌ های اتوماتیک با سنسور ORP یا کلر نیز این کار را به صورت هوشمند انجام می‌دهند.
