بسیاری از افراد برای تأمین آب گرم مورد نیاز خانههای خود از منبع دوجداره بهره میبرند. انتخاب منبع مناسب نقش مهمی در کارایی و بهرهوری سیستمهای گرمایشی و آب گرمکن ساختمان دارد. اگر به دنبال تضمین تأمین آب گرم بدون مشکل برای ساختمان خود هستید، انتخاب منبع حرارتی با کیفیت و مطابق با نیازهای خاص ساختمان شما امری ضروری است. برای خرید منبع دوجداره و مشاوره فنی در این زمینه، میتوانید به وبسایت گروه مهندسی و تولیدی رهاب سازه مراجعه کنید و از خدمات تخصصی ما بهرهمند شوید.
منبع دوجداره آب گرم چیست؟
منبع دوجداره یکی از تجهیزات پرکاربرد در سیستمهای گرمایشی و تولید آب گرم است که در ساختمانهای مسکونی و صنعتی استفاده میشود. این منابع در واقع بهعنوان مبدلهای حرارتی غیرمستقیم عمل میکنند و قادرند دمای آب را بدون تماس مستقیم با منبع حرارت، افزایش دهند. برای خرید یک منبع دوجداره با کیفیت، باید به استانداردهای ساخت و جنس مواد بهکار رفته در آن دقت کنید تا از عملکرد بهینه و طول عمر بالا اطمینان حاصل کنید.
برای اطمینان از کارایی بالا و طول عمر مناسب، انتخاب یک منبع دوجداره با کیفیت اهمیت زیادی دارد. گروه مهندسی و تولیدی رهاب سازه ارائهدهنده انواع منابع دوجداره و منبع کویل دار با بهترین کیفیت و مطابق با استانداردهای بینالمللی است. محصولات ما زیر نظر مهندسان متخصص در تأسیسات ساختمانی طراحی و تولید میشوند تا نیازهای شما را بهطور کامل پوشش دهند.
منبع دوجداره: گزینهای مناسب برای گرمایش آب مصرفی
جنس منبع دوجداره آب گرم و تاثیر آن بر کیفیت عملکرد
منبع دوجداره آب گرم معمولاً از ورق گالوانیزه ST37 ساخته میشود که مشابه ورقهای استفادهشده در مخازن گالوانیزه تک جداره است. این جنس از ورق به دلیل مقاومت خوب در برابر خوردگی و زنگزدگی، گزینه مناسبی برای ساخت مخازن آب گرم میباشد. از آنجایی که این منابع تحت فشار بالا قرار نمیگیرند، ضخامت ورقهای استفادهشده در آنها معمولاً کمتر است.
برای تعیین ضخامت صحیح ورق گالوانیزه، محاسبات دقیق بر اساس ظرفیت فشار کاری (فشار آب درون منبع) و رعایت استانداردهای بینالمللی مخازن تحت فشار انجام میشود. بهطور کلی، ضخامت معمول ورقها برای مخزن بیرونی بین ۲ تا ۳ میلیمتر و برای مخزن داخلی بین ۴ تا ۵ میلیمتر است.
این ضخامتها به گونهای انتخاب میشوند که علاوه بر مقاوم بودن در برابر فشار و خوردگی، به بهینهسازی عملکرد منبع دوجداره نیز کمک کنند. انتخاب ورق گالوانیزه مناسب نه تنها باعث طول عمر بیشتر منبع میشود، بلکه به حفظ کیفیت آب گرم و کارایی سیستم نیز کمک میکند.
ساختار و طرز کار منبع دوجداره
منبع دوجداره از دو استوانه تشکیل شده است که بهطور معمول در اندازههای مختلف طراحی میشود. این دو استوانه بهعنوان مبدلهای حرارتی عمل کرده و فضاهای خالی میان آنها به انتقال حرارت کمک میکند. در این ساختار، استوانه داخلی به شیر آب ورودی ساختمان وصل میشود و آب سرد به داخل آن جریان پیدا میکند. سپس آب گرم تولید شده توسط دیگ بخار به استوانه بیرونی ارسال میشود.
تفاوت دمایی میان استوانه داخلی و بیرونی باعث انتقال حرارت به آب سرد و گرم شدن آن میشود. این روند اساس عملکرد منبع حرارتی است. این منابع بهطور معمول در موتورخانهها نصب میشوند و از طریق اتصالات مختلف به دیگ بخار متصل میشوند.
طرز کار منبع دوجداره موتورخانه
روند کار منابع آب دوجداره ساده و مؤثر است. آب گرم از دیگ بخار به استوانه بیرونی منتقل شده و آب سرد از طریق شبکه شهری وارد استوانه داخلی میشود. اختلاف دما میان این دو استوانه باعث میشود که آب سرد بهطور مؤثری گرم شود. پس از این مرحله، آب سرد که گرم شده به سیستمهای گرمایشی منتقل میشود و روند به همین شکل ادامه مییابد.
نکته مهم: در استفاده از منبع دوجداره، کنترل فشار و دمای آب ورودی به منبع است. به دلیل افزایش فشار در هنگام گرمشدن آب، فشار زیادی بر دیوارههای منبع وارد میشود. به همین دلیل، دریچههای تخلیه طراحی شدهاند تا در مواقع نیاز فشار را کاهش دهند و ایمنی سیستم را تضمین کنند.
سیستم گرم کردن آب در موتورخانه با استفاده از منبع دوجداره
اجزای کلی مخزن دو جداره
۱. منبع بیرونی و درونی
مهمترین اجزای مخزن دوجداره، منبع بیرونی و منبع درونی هستند. این دو استوانه وظیفه نگهداری و انتقال حرارت آب سرد و گرم را بر عهده دارند. منبع درونی برای ورود آب سرد از شبکه لولهکشی استفاده میشود، در حالی که منبع بیرونی بهطور معمول به دیگ بخار متصل است و آب گرم را دریافت میکند. ابعاد و ظرفیت این دو منبع بسته به کاربرد و تعداد افراد مصرفکننده متفاوت است.
برای کاهش خطراتی مانند ترکخوردن یا زنگزدگی، ورقهای استیل گالوانیزه برای ساخت این منابع استفاده میشود. ضخامت ورقها در منبع داخلی باید بین ۴ تا ۶ میلیمتر و در منبع خارجی بین ۳ تا ۵ میلیمتر باشد تا دوام و طول عمر منابع حفظ شود.
۲. شیرهای ورودی و خروجی
مخزن دوجداره معمولاً دارای چهار شیر ورودی و خروجی است: دو شیر برای ورود و خروج آب مصرفی و دو شیر برای ورود و خروج آب دیگ بخار. شیر ورودی آب منبع داخلی یکطرفه است تا از برگشت آب به شبکه جلوگیری کند. این شیر در قسمت پایین منبع قرار دارد. شیر خروجی نیز در بالای منبع قرار میگیرد و آب گرم تولیدشده را به سیستمهای گرمایشی منتقل میکند.
۳. شیر اطمینان مخزن
برای جلوگیری از فشار اضافی که میتواند به دیوارههای منبع آب گرم دوجداره آسیب برساند، شیر اطمینان در قسمت پایین منبع نصب میشود. این شیر بهطور خودکار باز و بسته میشود و در مواقع نیاز، آب اضافی را تخلیه کرده و فشار سیستم را کاهش میدهد.

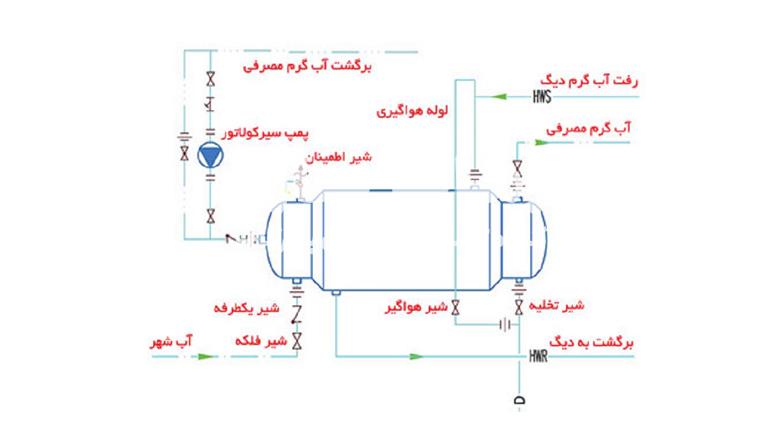

دیاگرام منبع دو جداره
مزایای منبع دوجداره آب گرم
منبع دوجداره به دلیل مزایای متعددی که دارد، در صنایع مختلف و پروژههای عمرانی بهطور گستردهای مورد استفاده قرار میگیرد. برخی از مزایای این مخازن عبارتند از:
- هزینه پایینتر: منبع دوجداره نسبت به سایر انواع منابع حرارتی از قیمت مقرونبهصرفهتری برخوردار است.
- افت فشار کم: این منابع دارای افت فشار بسیار کمی هستند که موجب بهبود کارایی سیستم گرمایشی میشود.
- عدم نیاز به پمپ سیرکولاتور: برخلاف منابع دیگر، این مخازن نیازی به نصب پمپ سیرکولاتور برای گردش آب گرم ندارند.
- ساختار ساده: پیچیدگیهای ساختاری کمتری دارند که نصب و استفاده از آنها را راحتتر میکند.
- تنوع ظرفیت: امکان طراحی و تولید در ظرفیتهای متنوع، این منابع را برای انواع مختلف نیازها مناسب میسازد.
- مقاومت بالا: بدنه منبع دوجداره در برابر ضربه و زنگزدگی مقاوم است، بهویژه با استفاده از لایههای گالوانیزه و روی.
این ویژگیها باعث میشود که منبع دوجداره برای تأمین آب گرم در آپارتمانهای مسکونی و ساختمانهای با ظرفیتهای مختلف مناسب باشد.
معایب منبع دوجداره آب گرم
با وجود مزایای زیادی که منبع دوجداره دارد، برخی محدودیتها و معایب نیز وجود دارد که باید به آنها توجه کرد:
- افت حرارتی بیشتر: این منابع نسبت به منبع دارای کویل مسی دارای افت حرارتی بیشتری هستند.
- مشکلات تعمیراتی: در صورت سوراخ شدن جداره داخلی، تعمیر آنها دشوار خواهد بود.
- محدودیت ظرفیت: حداکثر ظرفیت این منابع معمولاً ۱۰۰۰ لیتر است، که ممکن است برای ساختمانهای با تعداد واحدهای زیاد مناسب نباشد.
- عدم استفاده در ظرفیتهای بالا: برای تأمین نیازهای بالای آب گرم (بیش از ۲۰۰۰ لیتر)، استفاده از منابع کویلدار مناسبتر است.
به طور کلی، منبع دوجداره گزینهای اقتصادی و مناسب برای پروژههای با نیازهای ظرفیت محدود است، اما برای پروژههای بزرگتر یا ساختمانهای با تعداد واحدهای بیشتر، منبع کویلدار گزینه بهتری محسوب میشود.
ظرفیتهای متنوع منابع دوجداره برای تأمین آب گرم ساختمانها
نکات مهم در خرید منبع دوجداره
با توجه به تنوع زیاد در منابع دوجداره، انتخاب مناسب هر یک از آنها برای محیطهای مختلف ضروری است. در هنگام خرید منبع دوجداره، توجه به ویژگیهای خاص آن از اهمیت ویژهای برخوردار است. نکات مهمی که باید به آنها توجه داشته باشید عبارتند از:
جنس دو منبع: اطمینان حاصل کنید که منبع دوجداره از ورق گالوانیزه گرم ساخته شده باشد تا از زنگزدگی و خوردگی جلوگیری کند.
ظرفیت منبع: ظرفیت منبع دوجداره را بر اساس میزان مصرف آب گرم خود انتخاب کنید. این ظرفیت معمولاً برای منازل مسکونی ۵ نفره بین ۱۸۹ تا ۲۸۳ لیتر و برای ۱۰ نفره حدود ۴۷۲ لیتر است.
شیر اطمینان: نصب شیر اطمینان برای کنترل فشار و دما در منبع دوجداره ضروری است. این شیرها بهطور خودکار عمل کرده و در صورتی که فشار یا دمای آب از حد مجاز فراتر رود، به تخلیه آب اضافی کمک میکنند تا از آسیب به بدنه و سیستم جلوگیری شود. بنابراین، هنگام خرید منبع دوجداره باید به دریافت تمامی اجزای مورد نیاز از جمله شیر اطمینان توجه ویژهای داشته باشید.
محل و نحوه نصب: نصب باید در مکان مناسب و در نزدیکی دیگ شوفاژ و پمپ سیرکولاتور صورت گیرد تا از اتلاف حرارتی جلوگیری شود.
ظرفیت منابع دوجداره
معمولاً مخازن دوجداره به صورت افقی و به شکل دو استوانه تو در تو ساخته میشوند. در این منابع، یک سیال به عنوان واسط انتقال حرارت عمل کرده و انرژی گرمایی را از دیگ بخار گرفته و به آب مصرفی منتقل میکند. برای تعیین ظرفیت منابع دوجداره، ضریب تقاضا و ضریب همزمانی مصرف باید مورد توجه قرار گیرد. بهطور کلی، برای هر واحد مسکونی، ظرفیت منابع دوجداره باید بین ۱۰۰ تا ۲۰۰ لیتر به ازای هر نفر در نظر گرفته شود.
نکات مهم در نصب منبع دوجداره
- نصب منبع حرارتی باید در مجاورت دیگ شوفاژ و پمپ سیرکولاتور انجام شود تا از اتلاف حرارتی جلوگیری گردد.
- استفاده از شیر اطمینان در سیستم ضروری است و باید بهطور دورهای مورد آزمایش قرار گیرد.
- نصب شیر یکطرفه در ورودی آب سرد به منبع دوجداره برای جلوگیری از برگشت آب الزامی است.
- منبع باید عایقبندی شود تا از هدررفت انرژی جلوگیری گردد.
- نصب شیر هواگیری در بالاترین قسمت منبع دوجداره برای جلوگیری از تجمع هوا و آسیب به سیستم ضروری است.

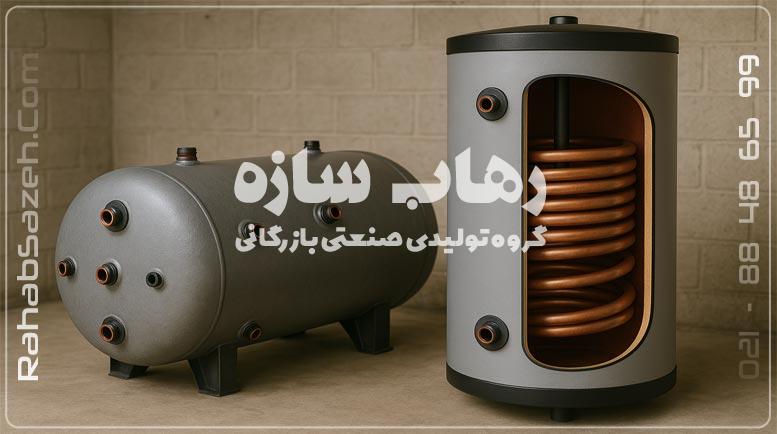

جایگزینهای منبع دوجداره
اگر منبع حرارتی برای نیازهای شما مناسب نیست، دو گزینه دیگر وجود دارند که میتوانند جایگزین مناسبی باشند:
- منبع کویل دار: این نوع منبع به دلیل استفاده از کویل مسی، آب را سریعتر گرم میکند و برای ساختمانهای با تعداد سکنه بالا مناسب است.
- مبدل صفحهای: برای ساختمانهای کوچکتر یا ویلایی که به مخزن ذخیره آب گرم نیاز ندارند، مبدل صفحهای انتخاب مناسبی است.
قیمت منبع دوجداره پر کاربرد موتورخانه
منبع دوجداره موتورخانه معمولاً از ورق گالوانیزه گرم ساخته میشود که مانع از زنگزدگی و خوردگی میشود. قیمت این منابع نسبت به منبع کویل دار مقرون به صرفهتر است، زیرا نیازی به پمپ سیرکولاتور ندارد. این امر باعث میشود تا با حداقل هزینه، آب گرم به صورت کارآمد و با افت فشار کم در ساختمانهای چند طبقه تأمین گردد.
مشخصات منبع دوجداره ۳۰۰ لیتری و قیمت آن
- ابعاد: قطر داخلی ۵۰ سانتیمتر، قطر خارجی ۵۶ سانتیمتر، طول ۱۵۰ سانتیمتر
- جنس ورق: 5*۳ میلیمتر گالوانیزه گرم فولاد مبارکه
- قیمت: 16.۷۰۰.۰۰۰ تومان
ویژگیهای فنی و قیمت منبع دوجداره ۴۰۰ لیتری
- ابعاد: قطر داخلی ۶۰ سانتیمتر، قطر خارجی ۶۶ سانتیمتر، طول ۱۵۰ سانتیمتر
- جنس ورق: 5*۳ میلیمتر گالوانیزه گرم فولاد مبارکه
- قیمت: 18.۹۰۰.۰۰۰ تومان
قیمت و مشخصات منبع دوجداره ۵۰۰ لیتری
- ابعاد: قطر داخلی ۶۵ سانتیمتر، قطر خارجی ۷۲ سانتیمتر، طول ۱۵۰ سانتیمتر
- جنس ورق: 5*۳ میلیمتر گالوانیزه گرم فولاد مبارکه
- قیمت: 21.۹۰۰.۰۰۰ تومان
ویژگیهای فنی و قیمت منبع دوجداره ۸۰۰ لیتری
- ابعاد: قطر داخلی ۷۱ سانتیمتر، قطر خارجی ۷۷ سانتیمتر، طول ۱۵۰ سانتیمتر
- جنس ورق: 5*۳ میلیمتر گالوانیزه گرم فولاد مبارکه
- قیمت: 31.۱۰۰.۰۰۰ تومان
مشخصات کامل منبع دوجداره ۱۰۰۰ لیتری و قیمت آن
- ابعاد: قطر داخلی ۸۰ سانتیمتر، قطر خارجی ۸۶ سانتیمتر، طول ۲۰۰ سانتیمتر
- جنس ورق: 5*۳ میلیمتر گالوانیزه گرم فولاد مبارکه
- قیمت: 37.۴۰۰.۰۰۰ تومان
توجه: قیمتهای ذکر شده بهطور تقریبی بوده و ممکن است بسته به نوسانات بازار و ویژگیهای فنی متغیر باشند.
تعمیر مخزن دوجداره آب گرم
مخازن آب گرم دوجداره معمولاً نیاز به تعمیرات خاصی ندارند، اما مشکلاتی ممکن است در طول زمان به وجود آید. یکی از مشکلات رایج، سوراخ شدن جدارههای داخلی مخزن یا کویل اصلی است که میتواند موجب نفوذ آب به سیستمهای حرارتی و گرمایی ساختمان شود. این اتفاق ممکن است به مشکلات جدی منجر شود، از جمله:
- خروج آب از منابع انبساطی: در صورت بروز سوراخ شدگی، آب میتواند از منابع انبساطی که معمولاً در پشتبامهای آپارتمانها نصب شدهاند، خارج شود.
- نفوذ آب به موتورخانه: علاوه بر این، آب ممکن است فضای موتورخانه را پر کرده و به تجهیزات دیگر آسیب وارد کند.
برای جلوگیری از چنین مشکلاتی، استفاده از دستگاه سختی گیر در سیستم آب گرم میتواند کمک بزرگی باشد. این دستگاهها قادرند تا املاح و رسوبات موجود در آب را از بین ببرند و از ایجاد جرم و رسوب در لولهها و دیوارههای مخزن جلوگیری کنند. رسوبات میتوانند به مرور زمان باعث خرابی جدارهها و کاهش کارایی سیستم شوند. استفاده منظم از دستگاه سختی گیر به افزایش عمر مفید مخازن دوجداره کمک کرده و از بروز مشکلات تعمیراتی جلوگیری میکند.
قیمت و ابعاد منابع دوجداره پرکاربرد برای ساختمانهای مسکونی
از کجا منابع آب دوجداره باکیفیت تهیه کنیم؟
تأمین آب گرم یکی از نیازهای اساسی در هر ساختمان است. در ساختمانهای مجهز به موتورخانه، منابع آب دوجداره به عنوان یکی از بهترین گزینهها برای تأمین آب گرم مصرفی استفاده میشود. برای اطمینان از کارایی و طول عمر منابع دوجداره، رعایت استانداردهای ساخت و استفاده از مواد اولیه با کیفیت از اهمیت ویژهای برخوردار است.
قبل از خرید منبع دوجداره، باید اطلاعات دقیقی درباره ابعاد مورد نیاز و نوع مواد مورداستفاده در ساخت آن داشته باشید. در این راستا، با خرید از گروه مهندسی و تولیدی رهاب سازه، میتوانید از بابت کیفیت ساخت منبع حرارتی مطمئن باشید. تمامی محصولات این شرکت طبق استانداردهای بینالمللی و تحت نظارت مهندسان خبره در حوزه تأسیسات ساختمانی طراحی و تولید میشوند.
مزایای خرید از رهاب سازه:
- رعایت استانداردهای جهانی در طراحی و تولید
- استفاده از مواد اولیه با کیفیت
- ضمانت کیفیت و خدمات پس از فروش
با خرید از گروه مهندسی و تولیدی رهاب سازه، شما میتوانید از کیفیت بالای محصولات خود اطمینان حاصل کنید و نیاز خود به آب گرم را با آرامش خاطر تأمین نمایید.
