زهکشی مجموعه روشها و تجهیزاتی است که آب اضافه خاک یا محیط های مرطوب را جمع میکند و به مسیر خروج میرساند. این فرآیند از تجمع آب جلوگیری میکند و مانع آسیبهای ناشی از رطوبت مانند سیلاب، افت کیفیت خاک، شوری زمین یا آسیب به پی و سازه های زیرزمینی میشود. سامانه زهکشی، آب را از محیط جذب میکند و آن را از طریق یک مسیر کنترل شده به کانال، مخزن یا مسیر هدایت رواناب منتقل میکند. با اجرای درست زهکشی، پایداری زمین بیشتر میشود و در کارهای کشاورزی، عمرانی و ساخت و ساز، بازده خاک و سازه ها به شکل قابل توجهی افزایش پیدا میکند.
لوله زهکشی چیست؟
لوله زهکشی یک مجرای پایه پلیمری است که آب اضافه لایه های زیرین خاک را جمع میکند و آن را به مسیر خروج هدایت میکند. شرکتهای تولیدکننده، این لوله را با شکافهای منظم یا شیارهای پیوسته میسازند تا رواناب اطراف را سریع جذب کند و مانداب در خاک شکل نگیرد. این لوله رطوبت را جمع میکند، مانداب را کاهش میدهد و بستر خاک را پایدار نگه میدارد. بدنه لوله به شکلی طراحی میشود که در برابر فشار خاک، نشست زمین و محیط مرطوب مقاومت کامل داشته باشد. در کارهای کشاورزی، محوطه سازی، راهسازی، سازه های زیرزمینی و پروژه های عمرانی، این لوله به شکل پایدار و قابل پیشبینی کار میکند. تنوع اندازه ها نیز باعث میشود بتوان آن را برای پروژه های سبک تا سنگین انتخاب کرد و یک سامانه زهکشی قابل کنترل و پایدار ساخت.
انواع لوله زهکشی
- لوله پلیکا زهکشی (PVC)
- لوله لترال پی وی سی (UPVC)
- لوله پیمتاش زهکشی (UPVC)
- لوله زهکش پلی اتیلن تکجداره (HDPE)
- لوله زهکشی پلی اتیلن دوجداره (HDPE)
جنس لوله های زهکشی
انتخاب جنس لوله زهکشی به نیاز پروژه، وضع خاک، حجم رواناب و میزان دوام مورد انتظار وابسته است. نوع ماده، میزان مقاومت در برابر فشار، پایداری در محیط شیمیایی و ماندگاری لوله را تعیین میکند. هدف این است که لوله در دوره بهره برداری، تغییر شکل ندهد، آسیب نبیند و جریان آب را با کمترین اصطکاک منتقل کند.
پلی اتیلن، یکی از مواد اصلی در ساخت لوله زهکشی است. این ماده وزن پایین دارد، در خاک آسیب نمی بیند و در برابر مواد شیمیایی پایدار می ماند. مدلهای دوجداره با جداره موجدار، فشار خاک را تحمل میکنند و سطح صاف داخلی، عبور آب را سریعتر انجام میدهد. این لوله در محیطهای سنگین بازده بالایی دارد. پلی وینیل سخت، به دلیل سطح داخلی یکپارچه، دوام مناسب و اتصال ساده، در سازه های زیرزمینی، زهکشی پی و فضاهای شهری کاربرد گسترده دارد. این لوله انتقال آب را با افت کم انجام میدهد و در محیطهای پایدار، عملکرد ثابت دارد.
پلی پروپیلن، برای محیطهای گرم یا رواناب دارای مواد خاص انتخاب میشود. این ماده پایداری حرارتی بالایی دارد و در پروژه های صنعتی که به مقاومت حرارتی نیاز دارند، عملکرد مطمئن فراهم میکند.
سفال و سرامیک به دلیل شکنندگی و سختی نصب، ارزش کاربردی خود را از دست داده اند. بتن قدرت تحمل آب زیاد را دارد، اما وزن زیاد و نیاز به تجهیزات سنگین، دامنه استفاده آن را محدود میکند. لوله فلزی مانند فولاد یا چدن تنها با پوشش محافظ دوام می آورد. بدون پوشش، خوردگی سریع اتفاق می افتد. به همین دلیل، مواد پلیمری به مرور جایگزین فلز شده اند و یک سامانه زهکشی پایدارتر و اقتصادی تر فراهم کرده اند.
کاربردهای لوله زهکشی
- کاهش آب جمع شده در پای خطوط انتقال نفت و گاز
- مدیریت آب نفوذی در تونل، گذرگاه زیرسطحی و مسیر مترو
- زهکشی پی، سازههای زیرزمینی، دیوار نگهدار و مخزنهای دفنی
- کاهش مانداب در کشت و کار، باغ، چمن و محیطهای گلخانهای
- استفاده در زمین ورزشی، پارکینگ، بیمارستان و محوطههای تجاری
- زهکشی خاکریز، بستر سد خاکی، کانال آب رسانی و محوطههای معدنی
- هدایت پایدار رواناب در پروژههای راه آهن، باند پرواز و محوطههای هوایی
- کنترل تراز آب زیرزمینی و بهبود خاکهای شور، قلیایی و زمینهای کم بازده
- کاربرد در سامانههای تصفیه، حوضچه تبخیر و کنترل سیل در زمینهای پست
- کاهش رطوبت اطراف ساختمانهای مسکونی و اداری در فضاهای شهری و روستایی
- جمع کردن رواناب و هدایت یکنواخت آب در بستر راه، خیابان، محیط صنعتی و کارگاه
مزایای لوله های زهکشی
- کنترل پایدار تراز آب زیرزمینی و کاهش مانداب
- انتقال رواناب با دوام بالا و بدون گرفتگی تکراری
- کارکرد طولانی مدت با نیاز کم به نگهداری و بازسازی
- تقویت پایداری خاکریز، بستر راه و سازه های زیرزمینی
- سازگار با فیلتر و پوشش های مختلف برای افزایش بازده
- وزن کم و امکان نصب سریع در زمین های دارای محدودیت حفاری
- مقاومت مناسب در برابر فشار خاک، نشست زمین، فرسایش و خوردگی
- قابل استفاده از پروژه های سبک تا سنگین بدون تغییر در شیوه عملکرد
- بهبود وضعیت خاک، کاهش شوری و پایداری بیشتر در خاک های سنگین

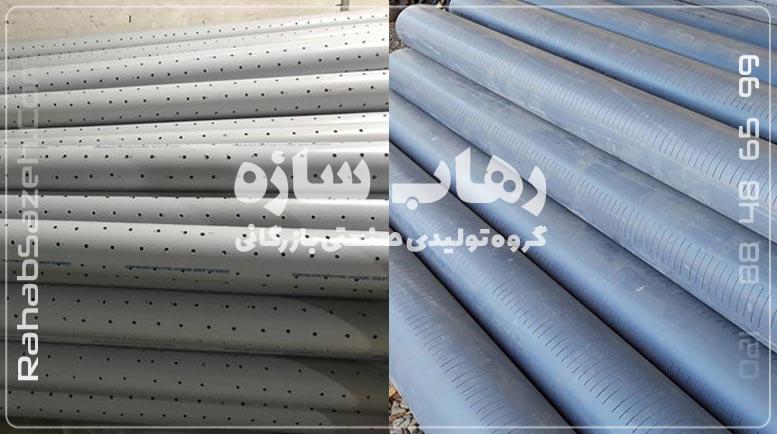

لوله زهکشی پلیکا
لوله زهکشی پلیکا از جنس پلی وینیل سخت تولید میشود و به دلیل بدنه یکپارچه و سطح داخلی صاف، انتقال رواناب را با افت کم فراهم میکند. این لوله استحکام خوبی در برابر فشارهای محیطی دارد و برای کارهای زیرزمینی سبک تا متوسط مانند زهکشی پی، فضاهای شهری و محوطه های کوچک مناسب است.
لوله پلیکا وزن کم دارد و اتصال آن با چسب یا کوپلینگ به سادگی انجام میشود، به همین دلیل اجرای آن در پروژه های کوچک با سرعت بالا انجام میگردد. این لوله در برابر مواد شیمیایی شهری پایدار است، اما برای محیط های سنگین یا بار مکانیکی بالا توصیه نمیشود. قابلیت برش آسان، قیمت مناسب و نگهداری کم از مزیتهای اصلی این مدل است.

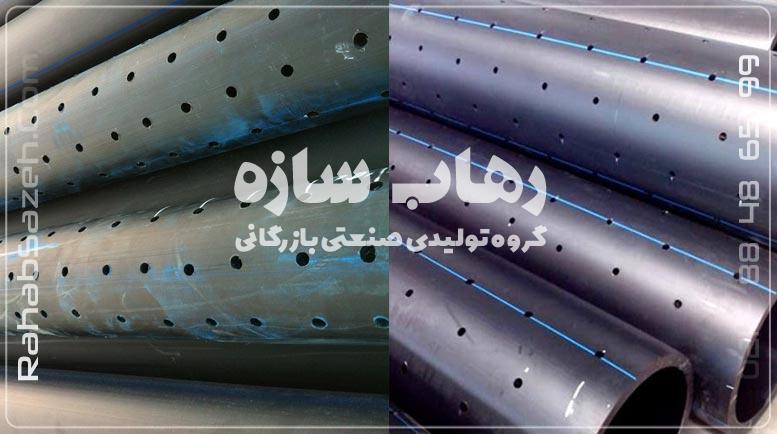

لوله زهکش پلی اتیلن
لوله زهکشی پلی اتیلن برای سامانه های زهکشی سبک، منعطف و قابل اجرا در زمین های ناپایدار استفاده میشود. ساختار خرطومی و طرح بندی جداره این لوله باعث افزایش توان جذب آب و هماهنگی بهتر با ناهمواری های مسیر میگردد. این محصول در مدل های جداره نازک و گاهی در نوع دوجداره تولید میشود تا توان کار در شرایط مختلف را داشته باشد.
این لوله به طور معمول در قالب کلاف های بلند بین پنجاه تا صد متر عرضه میشود تا حمل و نصب با سرعت بیشتر انجام شود. در پروژههای زهکشی کم عمق مانند باغها، کشتهای سبک، محوطهسازی سبز و چمن مصنوعی، لولههای سوراخدار عملکرد یکنواخت و پایداری را ارائه میدهند. همچنین در زمینهایی که دارای نشست هستند، این لولهها به دلیل انعطافپذیری بالا کمتر دچار آسیب میشوند. در صورت نیاز، میتوان از پوششهای فیلتر مانند گونی یا ژئوتکستایل برای کاهش ورود ذرات ریز استفاده کرد تا ظرفیت زهکشی در طولانیمدت بدون کاهش عملکرد باقی بماند.

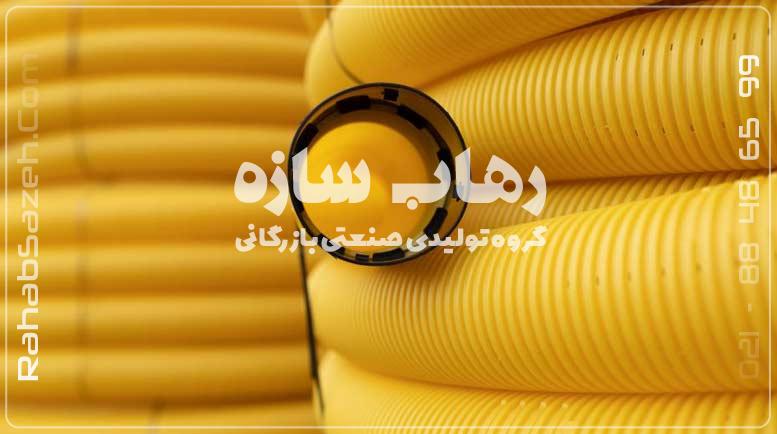

لوله زهکش UPVC
لوله زهکش UPVC در مدل های مشبک نیم دور و تمام مشبک ساخته میشود و برای سامانه های زهکشی که به دقت بالا نیاز دارند به کار میرود. این لوله در قطرهای حدود صد تا چهارصد میلیمتر تولید میشود و معمولا به صورت کلاف های دارای طول ثابت عرضه میگردد تا جابجایی و نصب با سرعت انجام شود. توان مکانیکی این مدل در رده پرفشار قرار دارد و تا حدود شانزده کیلونیوتن بر متر مربع تعریف میشود، به همین دلیل برای کارهای متوسط تا سنگین مناسب است.
سطح لوله دارای شیارهای منظم و هم فاصله است. اندازه و تراکم این شیارها براساس حجم رواناب و نقشه اجرا انتخاب میشود تا توزیع آب در طول لوله بدون تجمع و افت ناگهانی انجام شود. وزن کم لوله نیز زمان نصب را کاهش میدهد و نیاز به ابزار سنگین را از بین میبرد.
نوع خرطومی مشبک UPVC نیز با ترکیب مواد پایه و افزودنی های پایدار کننده ساخته میشود و سپس با دستگاه های برش، فرآیند مشبک سازی با دقت انجام میگردد. این لوله ها معمولا در اندازه های صد تا دویست میلیمتر و در کلاف های چهل تا صد متر بسته بندی میشوند. ساختار منعطف و خم یکنواخت این نمونه، آن را برای مسیرهای غیر مستقیم یا بخش هایی که تغییر جهت دارند، مناسب میکند. سطح صاف بدنه نیز پایایی خوب در برابر نور و تغییرهای محیطی فراهم میکند.

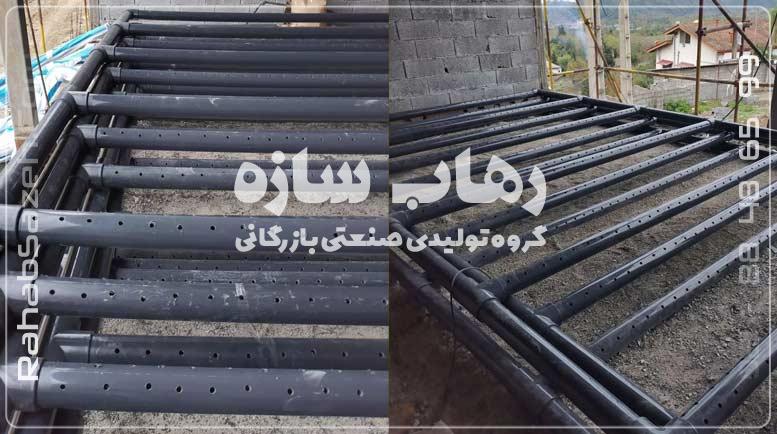

لوله زهکشی پیمتاش
لوله زهکشی پیمتاش نوعی لوله پلی اتیلن تقویت شده است که بر اساس استانداردهای ترکیه ای ساخته میشود و به دلیل کنترل کیفیت دقیق، دوام بالایی در پروژه های عمرانی و صنعتی ارائه میدهد. این لوله در رده دوجداره یا چندلایه تولید میشود تا بتواند فشار خاک، بار زنده و تغییرات حرارتی را بدون تغییر شکل تحمل کند.
جداره خارجی پایدار برای مقاومت در برابر فشار و جداره داخلی صاف برای عبور جریان با افت کم طراحی شده است. پیمتاش در قطرهای گوناگون عرضه میشود و برای استفاده در مسیرهای طولانی، سامانه های زهکشی اصلی، مناطق دارای رطوبت بالا و محیط های خورنده انتخاب مناسبی است. پایداری حرارتی خوب، عمر طولانی و تحمل بار بالا، این لوله را برای پروژه های سنگین قابل اعتماد میکند.

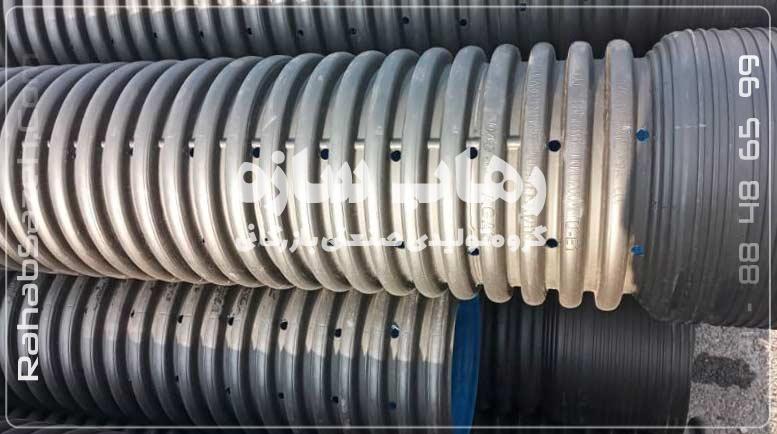

لوله زهکشی کاروگیت
لوله زهکشی کاروگیت از پلی اتیلن سنگین تولید میشود و بدنه دوجداره دارد. جداره بیرونی به شکل موجدار طراحی میشود تا فشار خاک را تحمل کند و جداره داخلی صاف است تا رواناب با سرعت ثابت و بدون آشفتگی عبور کند. همین ساختار دوجداره، پایداری لوله را در خاکهای ناپایدار و محیطهای با بار آبی متغیر بالا میبرد.
این لوله در قطرهای گوناگون از حدود صد و ده میلیمتر تا بالای هزار میلیمتر ساخته میشود و با قالبهای استاندارد دوجداره هماهنگ است؛ بنابراین اتصال آن به خطوط اصلی بدون نیاز به قطعه خاص انجام میشود. هنگام تولید، سوراخها با مته های کنترل شده ایجاد میشوند و اندازه و تعداد آنها براساس حجم رواناب و طرح اجرا انتخاب میگردد. بخش زیرین لوله بدون سوراخ باقی میماند تا آب از ناحیه بالایی وارد شود و جریان به صورت پایدار به سمت خروجی منتقل گردد.
کارویگیت زهکشی در پروژه های پی، زمین چمن، راهسازی، باند پرواز، فرودگاه و باغات کارکرد مطمئن ارائه میدهد. این لوله در مکانهایی که تراز آب زیرزمینی در فصلهای مختلف تغییر میکند نیز بازده ثابت دارد. زمانی نتیجه نهایی مطلوب خواهد بود که عمق نصب، آرایش مسیر و وضع خاک با دقت بررسی شود؛ در این حالت سامانه زهکشی پایدار، کم آسیب و قابل مدیریت به دست میآید.
لوله زهکشی الیاف دار
لوله زهکشی الیاف دار برای محیطهای زیرزمینی که نیاز به فیلتراسیون دقیق و کارکرد پایدار دارند استفاده میشود. ترکیب الیاف مصنوعی با بدنه لوله، ضخامت یکنواخت و دوام بالا در برابر فشار خاک و تغییرهای محیطی ایجاد میکند و این مدل را برای خاکهای دارای دانه بندی متفاوت قابل اعتماد میسازد. پوشش الیافی دور لوله، بسترسازی سنگین را کم میکند و در بسیاری از پروژه ها نیاز به شن و ماسه دانه بندی شده را از میان برمیدارد. این ساختار سرعت نصب را بالا میبرد و از ورود ذرات ریز جلوگیری میکند تا جریان آب در بلندمدت بدون گرفتگی باقی بماند.
در بخشهای دارای پوشش ژئوتکستایلی، اندازه منفذها طوری تعریف میشود که ریشه گیاه نتواند وارد لوله شود و در عین حال توان جذب آب حفظ گردد. به همین دلیل، لوله الیاف دار در کارهای باغ، کشت و محیطهای دارای رشد گیاه، پایایی و بازده طولانی فراهم میکند. لوله زهکشی الیاف دار در هر نوع از جنس لوله های زهکشی، میتوان الیاف دار باشد.
ساختار ظاهری لوله های زهکشی
ساختار بدنه لوله های زهکشی براساس شکل جداره و نحوه ورود رواناب تعریف میشود و هر مدل متناسب با وضع خاک و حجم آب ورودی بازده متفاوتی ارائه میکند.
لوله زهکشی بدون شیار: این مدل مناسب مسیرهای ساده و کم فشار است. سطح بسته و یکنواخت این مدل انتقال مستقیم سیال را آسان میکند و به دلیل نبود شکاف، قیمت و هزینه جابجایی پایین میماند.
لوله لترال مشبک: جداره با طرحهای کنترل شده برش داده میشود تا رواناب از اطراف وارد شود. انتخاب شکل شکاف با توجه به نوع خاک و مقدار آب ورودی انجام میگردد. شکاف طولی جذب پیوسته آب را ممکن میکند و شکاف نقطه ای جذب را در خاکهای ناهمگون کنترل مینماید. ترکیب این دو رویکرد باعث میشود لوله مشبک در محیطهای مختلف رفتاری پایدار و قابل پیشبینی داشته باشد.
لوله زهکش تکجداره: لوله تکجداره از یک بدنه یکپارچه ساخته میشود و در پروژه های اقتصادی، کانالهای کم عمق و کارهای سبک کاربرد دارد. وزن کم باعث میشود جابجایی و نصب با سرعت انجام شود.
لوله زهکشی دوجداره کاروگیت: لوله دوجداره کاروگیت بدنه بیرونی موجدار برای تحمل فشار خاک دارد و سطح داخلی صاف آن عبور رواناب را با افت کم ممکن میکند. ترکیب این دو جداره پایایی بالا در خاکهای ناپایدار و عمقهای متوسط تا سنگین فراهم میآورد و کارکرد این مدل را برای کارهای عمرانی، زیرسطحی و محیطهای دارای بار مکانیکی مناسب میکند.
نحوه زهکش کردن لوله ها
سوراخکاری لوله زهکشی نقش مستقیم در کارایی کل سامانه دارد، چون شکل و تراکم شکافها میزان جذب رواناب و سرعت انتقال آن را تعیین میکند. طراح الگوی برش را براساس رفتار آب در خاک، مقدار رواناب و عمق قرارگیری لوله انتخاب میکند تا جذب آب با بازده مناسب انجام شود.
در مرحله تولید، دستگاههای برش یا پانچ شکافها را با ابعاد ثابت روی لوله ایجاد میکنند تا شکل و تراکم آنها در سراسر کلاف یکسان بماند. گستره پوشش شکاف روی بدنه لوله بسته به عمق دفن، نوع خاک و حجم آب ورودی تغییر میکند و ممکن است بخشی از محیط یا دامنه بیشتر را شامل شود.
ابعاد شکاف و فاصله آنها با آزمونهای فنی تعیین میشود. این آزمونها شامل سنجش افت دبی، بررسی مقاومت جداره، ارزیابی رفتار لوله زیر بار خاک و اندازه گیری سرعت ورود آب است. در لوله های میان قطر و بزرگ، چند ردیف کوتاه و هم فاصله برای شکافها انتخاب میشود تا ورود آب در طول مسیر یکسان بماند و سامانه زهکشی در بازه زمانی طولانی پایدار عمل کند.
نحوه نصب لوله زهکشی
نصب لوله زهکشی فقط به حفاری مربوط نیست و مجموعه ای از ارزیابی خاک، طراحی هیدرولیک و کنترل اجرایی را شامل میشود. کار زمانی نتیجه درست میدهد که رفتار خاک و شرایط مسیر از ابتدا با دقت بررسی شود.
در آغاز کار، ویژگی خاک مانند دانه بندی، تراکم، نفوذپذیری و واکنش آن در رطوبت سنجیده میشود. با این اطلاعات، عمق، عرض و الگوی ترانشه انتخاب میگردد. سپس تراز مسیر و شیب مناسب تعریف میشود تا جریان آب داخل لوله پایدار بماند و خطر تجمع یا افت سرعت به حداقل برسد.
ترانشه براساس اندازه لوله و عمق دفن طراحی میشود. کف ترانشه باید یکسان و صاف آماده شود. در خاک ناپایدار، یک لایه مصالح ریزدانه یا بستر تسطیح مانع پیچش یا نشست لوله در طول مسیر میگردد. کنترل شیب کف ترانشه مرحله بسیار مهمی است و خطا در این بخش، بازده سامانه زهکشی را کاهش میدهد.
بعد از آماده شدن بستر، لوله در مسیر قرار میگیرد. درزها باید بدون فاصله، بدون پیچش و در راستای خط باشند. اگر لوله مشبک به کار برود، جهت شکاف ها و ارتفاع آنها نسبت به خاک باید براساس نقشه اجرا تنظیم شود تا جذب آب با الگویی درست انجام شود.
قیمت لوله زهکشی
قیمت لوله زهکشی براساس چندین عامل فنی و کیفی تعیین میشود و نمیتوان نرخ نهایی را صرفا براساس جنس یا ظاهر پیشبینی کرد. هر پروژه با توجه به شرایط خاص خاک، عمق اجرا و نوع بار مکانیکی، نیازمند لولهای با ویژگیهای خاص است که این مسئله باعث تفاوت در قیمتها میشود.
عامل اول، جنس مواد اولیه: لولهای که از مواد پلیمری نو ساخته شود، به دلیل پایائی بالاتر، قیمت بیشتری نسبت به نمونههای ساخته شده از مواد بازیافتی یا با گرید پایین دارد. نوع مواد، کیفیت گرانول و روش تولید تاثیر مستقیم بر هزینه تمام شده دارد.
عامل دوم، طول عمر و دوام: لولههایی که برای استفاده طولانیمدت طراحی میشوند، معمولا در برابر فشار و خوردگی مقاومتر هستند و به همین دلیل قیمت بالاتری دارند. دوام بالاتر نشاندهنده کیفیت بالاتر مواد و کنترل دقیقتر در فرآیند تولید است.
وزن لولهها: وزن لوله با قیمت ارتباط مستقیم دارد. لولههای سبکتر در هنگام نصب راحتتر هستند، اما برای حفظ استحکام و کاهش وزن، از مواد با کیفیتتر و قالب دقیقتری استفاده میشود که باعث افزایش قیمت میشود. لولههای سنگینتر معمولاً به دلیل کیفیت پایینتر یا ضخامت غیرمناسب، قیمت کمتری دارند.
انعطافپذیری لوله: انعطافپذیری لوله در پروژههای زهکشی بسیار حائز اهمیت است. لولههایی که در مسیرهای پرپیچ و خم یا خاکهای ناپایدار پایدار میمانند، قیمت بالاتری دارند. این ویژگی به نوع مواد و طرح جداره لوله بستگی دارد.
سایز و متراژ سفارش: سایز لوله و طول کلافهای سفارشی نیز تأثیر مستقیمی بر قیمت دارند. لولههای با قطر بزرگتر و کلافهای طولانیتر قیمت بیشتری دارند، و در عین حال لولههای دوجداره یا مشبک که از لحاظ ساختار پیچیدهتری برخوردارند، قیمت بالاتری دارند.
