گندزدایی و حفظ تعادل شیمیایی آب استخرهای خانگی و عمومی، از حیاتیترین پارامترها در مهندسی تصفیه آب و تاسیسات شنا است. عدم تزریق دقیق ماده ضد عفونی کننده، زنجیرهای از مشکلات از جمله کدورت سیال، رشد جلبکهای سبز و سیاه، بوی تند کلرامین و انتقال بیماریهای پوستی و گوارشی را به همراه دارد. به کارگیری تجهیزات استاندارد تزریق، امکان تنظیم گسسته یا پیوسته میزان کلر آزاد فعال را فراهم ساخته و شفافیت و بهداشت پایدار استخر را تضمین میکند.
استانداردهای شیمیایی آب استخر (میزان کلر آزاد و PH)
کارایی کلر در نابودی باکتریها و میکرواورگانیسمها مستقیماً تابع غلظت کلر آزاد و میزان اسیدیته (pH) آب است. طبق استانداردهای بینالمللی تصفیه آب استخر:
- محدوده مجاز pH آب: دقیقاً بین ۷.۲ تا ۷.۶.
- محدوده مجاز کلر آزاد (Free Chlorine): بین ۱.۰ تا ۳.۰ PPM (mg/L) در استخرهای سرپوشیده و سرباز.
رابطه ترمودینامیکی pH و اسید هیپوکلرو ($HOCl$): کلر پس از انحلال در آب به دو شکل اسید هیپوکلرو ($HOCl$ – عامل قدرتمند ضدعفونی) و یون هیپوکلریت ($OCl^-$ – عامل ضعیف) تبدیل میشود. در pH برابر ۷.۲، حدود ۶۶٪ کلر به صورت $HOCl$ فعال است؛ اما با افزایش pH به ۸.۰، این میزان به زیر ۲۱٪ سقوط میکند. بنابراین کنترل همزمان pH و کلر جهت جلوگیری از بیاثر شدن کلرزن ضروری است.
انواع سیستمهای کلرزن استخر
تجهیزات تزریق کلر بر اساس مکانیزم عملکرد، نوع ماده شیمیایی و دقت دوزینگ به ۴ دسته اصلی طبقهبندی میشوند:
کلرزن شناور (Floating Chlorinator)
سادهترین و ارزانترین ابزار برای استخرهای بسیار کوچک خانگی که شامل یک محفظه پلاستیکی شناور روی سطح آب است. قرصهای کلسیم یا تریکلر داخل آن قرار گرفته و به مرور حل میشوند. عدم توزیع یکنواخت کلر و خطر پوسیدگی و تغییر رنگ دیواره استخر از معایب این روش است.

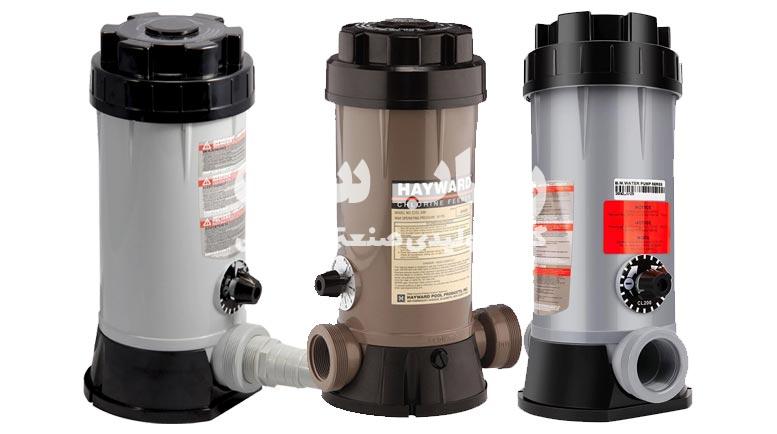

کلرزن خطی استخر (In-Line / Off-Line Feeder)
کلرزن خطی در مسیر لولهکشی تصفیه (بعد از مبدل حرارتی و فیلتر) نصب میشود. جریان آب با عبور از روی بستری از قرص کلر ۹۰ درصد استخر (تریکلرو ایزوسیانوریک اسید)، قرصها را به صورت تدریجی حل کرده و وارد مدار میکند. خروجی آب پس از عبور از بستر فیلتر شنی استخر، عاری از ذرات معلق شده و کلر خطی تزریق نهایی را انجام میدهد.
پکیج دوزینگ پمپ تزریق کلر مایع
شامل یک پمپ تزریق مگنتی یا دیافراگمی به همراه مخزن پلیاتیلن است که محلول هیپوکلریت سدیم (کلر مایع) را با فشار به خط بازگشت استخر تزریق میکند. استفاده از یک پکیج تزریق کلر استخر امکان تنظیم دقیق دبی تزریق بر حسب لیتر بر ساعت را برای اپراتور فراهم میسازد.
پکیج اتوماتیک PH / ORP (سنسور دار)
پیشرفتهترین سیستم ضدعفونی استخرهای عمومی و قهرمانی که مجهز به آنالایزر آنلاین آنلاین pH و پتانسیل اکسیداسیون و احیا (ORP) است. این سیستم با پایش مداوم ORP (که باید بالای ۶۵۰ تا ۷۵۰ میلیولت باشد)، تزریق دوزینگ پمپ را به طور کاملاً هوشمند کنترل میکند.
مقایسه فنی و تفصیلی کلرزن خطی و دوزینگ پمپ تزریق
انتخاب میان کلرزن خطی قرصی و دوزینگ پمپ مایع، یکی از تصمیمات مهم در طراحی تاسیسات استخر است. جدول زیر مقایسه جامع این دو تجهیز را نشان میدهد:
| پارامتر ارزیابی | کلرزن خطی قرصی (In-Line) | دوزینگ پمپ تزریق (Liquid Dosing) |
|---|---|---|
| ماده شیمیایی مصرفی | قرص TCCA ۹۰٪ (تریکلر) | هیپوکلریت سدیم (کلر مایع ۱۰ الی ۱۵٪) |
| دقت دوزینگ | متوسط و مکانیکی (توسط شیر پیچی) | فوقالعاده بالا و دیجیتال (میکرولیتر بر دقیقه) |
| هزینه اولیه خرید | بسیار اقتصادی و پایین | متوسط تا بالا (نیازمند پمپ و مخزن) |
| نیاز به برق و انرژی | بدون نیاز به برق (عملکرد با فشار جریان) | نیازمند تغذیه برق تکفاز |
| تاثیر بر اسیدیته (pH) | کاهشدهنده pH (خاصیت اسیدی) | افزایشدهنده pH (خاصیت قلیایی) |
| کاربرد اصلی | استخرهای خانگی و خصوصی کوچک | استخرهای عمومی، قهرمانی و پارکهای آبی |
نحوه محاسبه دوز تزریق و جانمایی دستگاه
محاسبه دوز تزریق بر اساس حجم استخر ($V$) و نرخ گردش آب (Turnover Rate) صورت میگیرد. جهت محاسبه فرمول دقیق میتوانید از راهنمای محاسبه میزان کلر استخر بهره بگیرید.
از نظر جانمایی تاسیساتی، نقطهی تزریق کلرزن (چه خطی و چه دوزینگ پمپ) باید **آخرین تجهیز در خط بازگشت آب به استخر** باشد؛ یعنی حتماً بعد از فیلتر شنی، مبدل حرارتی و پمپ تصفیه قرار گیرد. تزریق کلر قبل از مبدل حرارتی باعث خوردگی شدید اسیدی و سوختن کویلهای مسی میشود. همچنین ترکیب کلرزن با سایر تجهیزات ضد عفونی استخر نظیر لامپ UV یا ازنژنراتور، شوک کلرزنی را به حداقل میرساند.
نگهداری و عیبیابی عملیاتی کلرزن استخر
جهت جلوگیری از انسداد خطوط و نوسان دوز تزریق، اقدامات زیر الزامی است:
- رسوبزدایی سوپاپ تزریق (Injection Quill): تزریق کلر مایع باعث رسوب کربنات کلسیم در نقطهی تزریق میشود که باید ماهانه با اسید دیسکلر تمیز گردد.
- شستشوی سنسورهای pH و ORP: سنسورهای پکیجهای اتوماتیک باید هر دو هفته یکبار با محلولهای بافر (pH ۴ و pH ۷) کالیبره شوند.
- بازرسی اورینگها و شیر یکطرفه: در کلرزنهای خطی، پوسیدگی اورینگ درب باعث خروج گاز سمی کلر میشود که باید ششماه یکبار تعویض گردد.
تحلیل فنی در انتخاب بهترین کلرزن استخر
در استخرهای خانگی با حجم زیر ۸۰ متر مکعب، انتخاب کلرزن خطی قرصی اقتصادی ترین و سادهترین راهکار است. اما در استخرهای عمومی با بار شناگر بالا و استخرهای روباز که تابش خورشید باعث تجزیه سریع کلر آزاد میشود، استفاده از پکیجهای دوزینگ پمپ اتوماتیک مجهز به سنسور pH/ORP تنها راه تضمین سلامت آب و جلوگیری از بروز حوادث بهداشتی است.
سوالات متداول (FAQ)
محدوده استاندارد کلر آزاد و PH آب استخر چقدر است؟
محدوده مجاز کلر آزاد بین ۱.۰ تا ۳.۰ PPM و محدوده مجاز pH دقیقاً بین ۷.۲ تا ۷.۶ است که رعایت همزمان آنها کارایی ضدعفونی را تضمین میکند.
تفاوت اصلی کلرزن خطی و دوزینگ پمپ تزریق چیست؟
کلرزن خطی بدون نیاز به برق و با انحلال قرصهای TCCA کار میکند و مناسب استخرهای خانگی است؛ اما دوزینگ پمپ، کلر مایع را با دقت بالا توسط موتور الکتریکی تزریق کرده و مناسب استخرهای عمومی است.
چرا کلرزن باید بعد از مبدل حرارتی و فیلتر نصب شود؟
غلظت بالای کلر در نقطه تزریق بسیار خورنده است. نصب کلرزن قبل از مبدل حرارتی باعث خوردگی اسیدی سریع کویلهای مسی و آسیب به پمپ تصفیه میشود.
چرا با وجود کلرزنی، آب استخر همچنان کدر و جلبکی میشود؟
علت اصلی بالا بودن pH آب (بالای ۷.۸) است که باعث غیرفعال شدن اسید هیپوکلرو میشود. همچنین بالا رفتن اسید سیانوریک (بیش از ۱۰۰ ppm) ناشی از استفاده بیرویه از قرص کلر باعث قفل شدن کلر میشود.
