راه اندازی برج خنک کننده (Cooling Tower Commissioning / Startup) پس از طی شدن فصل زمستان، حساس ترین گام عملیاتی در آماده سازی سیستم های تهویه مطبوع چیلر است. بی توجهی به پروتکل های استارت آپ اولیه، الکتروموتور را بر اثر شکست عایقی می سوزاند. همچنین خشکی کارکردی بلبرینگ ها و انسداد نازل ها، هزینه های سنگینی به بار می آورد. در نتیجه، اجرای یک برنامه دقیق مهندسی پیش از فصل گرم تابستان، پایداری برودتی چیلرها را تضمین می کند.
چک لیست ۱۰ مرحله ای استارت آپ فصلی کولینگ تاور قبل از تابستان
تکنسین ها و مهندسان تاسیسات موظفند قبل از زدن کلید استارت، ۱۰ گام عملیاتی زیر را به ترتیب اجرا کنند:

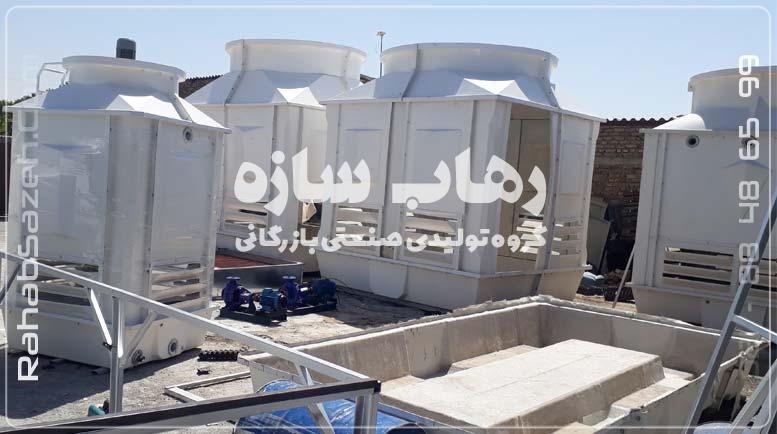

- شستشو و لجن زدایی حوضچه: رسوبات، برگ ها و لجن های بیولوژیکی را از تشتک آب سرد پاک سازی کنید.
- بازرسی نازل ها و قطره گیرها: منافذ نازل های پاشش را باز کرده و سلامت لایه های قطره گیر را بررسی کنید.
- تست میگر سیم پیچ موتور: مقاومت عایقی فاز به فاز و فاز به زمین الکتروموتور را با ولتاژ ۵۰۰ ولت مستقیم اندازه بگیرید.
- گریس کاری و روانکاری: بلبرینگ های موتور، هاب فن و گیربکس را با گریس های ضدآب پایه لیتیوم روانکاری کنید.
- تنظیم کشش تسمه و کوپلینگ: هم راستایی پولی ها و میزان افت تسمه را در محدوده ۱٫۵ سانتی متر قرار دهید.
- چرخش دستی فن: پروانه را با دست بچرخانید تا از عدم گیرکردن پره ها به بدنه مطمئن شوید.
- چک کردن شناور و آب گیری: عملکرد شناور را تست کرده و حوضچه را تا ۵ سانتی متری زیر سرریز پر کنید.
- هواگیری پمپ ها: هوای محبوس شده درون هوزینگ پمپ های سیرکولاسیون آب کندانسور را کاملا تخلیه کنید.
- کالیبراسیون تجهیزات تابلو برق: بیمتال حرارتی را روی آمپر نامی (FLA) تنظیم کرده و رله کنترل فاز را بسنجید.
- شوک کلرزنی و گندزدایی اولیه: کلر آزاد را با غلظت ۵ تا ۱۰ ppm جهت نابودی لژیونلا به آب اضافه کنید.
الزامات ایمنی برق و تست های الکتروموتور
سیستم های الکتریکی برج خنک کننده در محیطی با رطوبت ۱۰۰ درصد کار می کنند. به همین دلیل، بیشترین نرخ ریسک خطا و اتصالی را دارند. نفوذ رطوبت به تخته کلم موتور در طول خاموشی زمستانه، مقاومت عایقی سیم پیچ ها را به شدت کاهش می دهد.
تست مقاومت عایقی (میگر) و عدم توازن فازها
قبل از اتصال جریان برق، حتما تست میگر را انجام دهید. در صورتی که مقاومت عایقی سیم پیچ کمتر از ۵ مگااهم باشد، روشن کردن موتور آن را می سوزاند. در این حالت باید سیم پیچ را با استفاده از هیترهای حرارتی کاملا خشک کنید.
علاوه بر تست عایقی، سنجش عدم توازن ولتاژ بین فازها ضروری است. عدم توازن ولتاژ نباید از ۱ درصد فراتر رود. زیرا عدم توازن ولتاژ جریان فازها را ناهمگون کرده و دمای سیم پیچ را بالا می برد.
مثال کاربردی محاسباتی: کالیبراسیون برق و تست میگر موتور ۱۵ کیلووات
برای یک الکتروموتور ۱۵ کیلووات (۲۰ اسب بخار) با جریان نامی ۳۰ آمپر روی پلاک (FLA = 30A)، محاسبات کالیبراسیون استارت آپ به شرح زیر انجام می پذیرد:
۱. سنجش ولتاژ فازها: ولتاژهای اندازه گیری شده V1 = 380V، V2 = 385V و V3 = 375V هستند. میانگین ولتاژ ۳۸۰ ولت است. انحراف ولتاژ از رابطه ۵ تقسیم بر ۳۸۰ ضربدر ۱۰۰ به دست می آید که برابر ۱٫۳ درصد است.
۲. محاسبه اثر حرارتی انحراف ولتاژ: افزایش دمای سیم پیچ طبق رابطه ۲ × (Percent Unbalance)۲ به دست می آید. بنابراین افزایش دما برابر است با ۲ × (۱.۳)۲ = ۳٫۳۸ درصد که در محدوده ایمن قرار می گیرد.
۳. تست میگر و آمپرمتری: مقاومت عایقی ثبت شده تحت ولتاژ ۵۰۰ ولت برابر با ۱۲ مگااهم است. آمپر مصرفی بعد از استارت تحت بار کامل به ۲۸٫۵ آمپر می رسد که شرایط ایمن را تایید می کند.

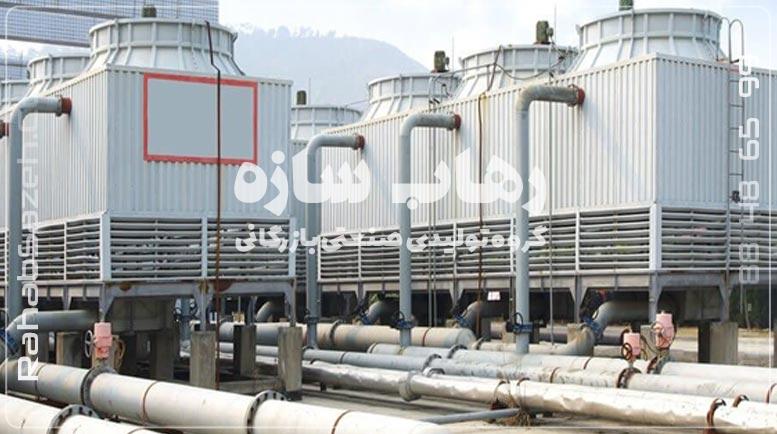

آماده سازی مکانیکی و بازرسی تجهیزات جانبی
آماده سازی مکانیکی شامل بررسی صحت عملکرد تمام اجزای متحرک و ثابت است. پاک سازی صافی های استرینر در ورودی پمپ ها، مانع ورود ذرات معلق به داخل نازل ها می شود. در صورت مشاهده خرابی یا شکستگی در نازل ها، باید قطعات را از مرکز فروش تجهیزات و قطعات برج خنک کننده تامین کنید.
بالانس پروانه فن و سیستم محرکه
نشست رسوبات نامتوازن بر روی پره ها در طول زمستان، بالانس دینامیکی پروانه را برهم می زند. روشن کردن فن خارج از بالانس، لرزش های شدیدی به سازه منتقل می کند. در صورت بروز ارتعاش غیرعادی، فرآیند تخصصی عیب یابی و بالانس فن را جهت جلوگیری از تخریب بلبرینگ ها اجرا کنید.
جدول پارامترهای کنترلی استارت آپ فصلی کولینگ تاور
جدول زیر مقادیر نامی و محدوده های مجاز پارامترهای عملیاتی را در زمان استارت آپ اولیه نشان می دهد:
| پارامتر کنترلی | روش اندازه گیری / ابزار | محدوده مجاز استاندارد | اقدام اصلاحی در صورت انحراف |
|---|---|---|---|
| مقاومت عایقی سیم پیچ | دستگاه میگر (۵۰۰V DC) | حداقل ۵ مگااهم در دمای محیط | خشک کردن سیم پیچ با وزش هوای گرم یا هیتر لاستیکی |
| آمپر مصرفی موتور | آمپرمتر انبرکی (کلامپ متر) | کمتر از جریان نامی روی پلاک (FLA) | تنظیم زاویه پره ها (کاهش Pitch Angle) یا اصلاح ولتاژ |
| سختی کل آب (TDS) | TDS متر دیجیتال پورتابل | کمتر از ۱۵۰۰ ppm (بسته به نوع پکینگ) | افزایش نرخ بلوداون و احیای سختی گیر رزینی |
| میزان لرزش بدنه و فن | سنسور لرزش سنج (Vibration Meter) | کمتر از ۴٫۵ میلی متر بر ثانیه (RMS) | بالانس دینامیکی پروانه و تعویض بلبرینگ ها |
شیمی آب و شوک کلرزنی اولیه
آب راکد باقی مانده در سیستم طی فصول سرد، بستر مناسبی برای رشد باکتری ها فراهم می کند. پس از پر کردن حوضچه، شوک کلرزنی را با افزودن کلر تا رسیدن به غلظت ۱۰ ppm پایش کنید. همچنین تنظیم سیستم های زیرآب اتوماتیک مانع رسوب گذاری سریع در روزهای داغ تابستانی می شود.

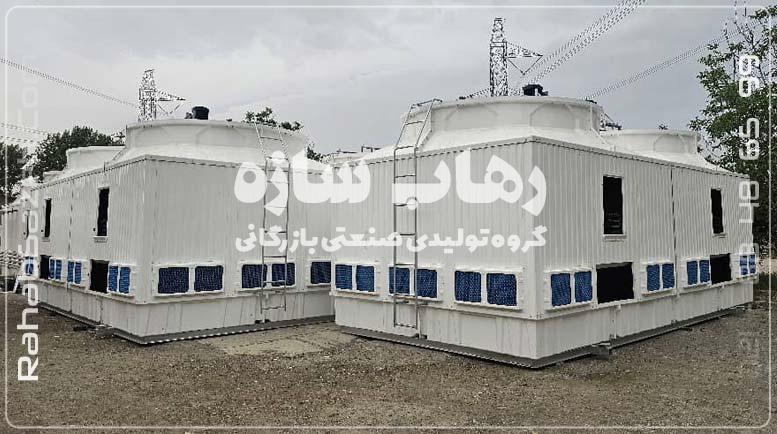

بازرسی بدنه و سازه
پیش از راه اندازی، سلامت بدنه فایبرگلاس، شاسی فلزی و اتصالات سازه ای را بررسی کنید. در صورتی که برج خنک کننده بر اثر گذر زمان دچار فرسودگی شدید سازه ای باشد، باید تطابق محل نصب جدید را با اصول نصب برج خنک کننده بازبینی کنید.
چک لیست تحویل قطعی و بهره برداری فصلی
استارت آپ اول فصل برج خنک کننده تداوم عملکرد کل سیستم برودتی را تضمین می کند. اجرای دقیق چک لیست ۱۰ مرحله ای، تست میگر الکتروموتور و گندزدایی شیمیایی اولیه، خطر توقف ناگهانی را رفع می کند. در صورت تخریب بدنه یا پکینگ ها، بررسی گزینه های خرید برج خنک کننده فایبرگلاس جدید راهکار منطقی تری خواهد بود.
سوالات متداول (FAQ)
چرا تست میگر قبل از راه اندازی اول فصل الکتروموتور ضروری است؟
نفوذ رطوبت به سیم پیچ ها در دوران خاموشی زمستانه مقاومت عایقی را کاهش می دهد. تست میگر جلوی آرک زدن و سوختن ناگهانی الکتروموتور را هنگام اتصال برق می گیرد.
دلیل انجام شوک کلرزنی اولیه قبل از استارت آپ برج چیست؟
شوک کلرزنی با غلظت ۵ تا ۱۰ ppm باکتری های خطرناک لژیونلا و بیوفیلم های حوضچه را قبل از گردش جریان هوا نابود می کند.
اگر آمپر مصرفی موتور از جریان نامی (FLA) بیشتر باشد چه باید کرد؟
زاویه پره های فن (Pitch Angle) را بلافاصله کاهش داده، کشش تسمه ها را چک کرده و افت ولتاژ در تابلو برق را کنترل کنید.
میزان کشش مجاز تسمه فن کولینگ تاور چقدر است؟
کشش تسمه باید به گونه ای باشد که با فشار متوسط انگشت، تسمه حدود ۱ تا ۱٫۵ سانتی متر شکم دهد. زیرا کشش بیش از حد بلبرینگ ها را خرد می کند.
حداقل مقاومت عایقی مجاز سیم پیچ الکتروموتور چقدر است؟
طبق استانداردهای برق صنعتی، مقاومت عایقی سیم پیچ موتور تحت ولتاژ تست ۵۰۰ ولت مستقیم نباید از ۵ مگااهم کمتر باشد.
علت هواگرفتن پمپ سیرکولاسیون در زمان راه اندازی اول فصل چیست؟
پر نشدن کامل هوزینگ پمپ، باز نبودن کامل شیر ورودی حوضچه یا کارکرد شناور در ارتفاع پایین تر از حد مجاز هوا را وارد مدار پمپ می کند.
چه زمانی باید بلبرینگ های موتور کولینگ تاور را گریس کاری کرد؟
قبل از زدن اولین استارت فصلی و پس از هر ۵۰۰ ساعت کارکرد مداوم، گریس کاری بلبرینگ ها با گریس ضدآب لیتیومی الزامی است.
پیامد بی توجهی به تنظیم زاویه پره های فن در زمان استارت آپ چیست؟
تفاوت زاویه پره ها باعث غیرهمگن شدن بار آیرودینامیکی، لرزش شدید بدنه و افزایش غیرمجاز آمپر مصرفی موتور می شود.
