دستگاه های دفع حرارت تبخیری یا برج های خنک کننده (Cooling Towers)، از شریان های حیاتی در فرآیندهای صنعتی و سیستم های تهویه مطبوع هستند. وظیفه اصلی این تجهیزات، جذب حرارت مازاد از سیال و دفع آن به اتمسفر است. بررسی تاریخچه برج خنک کننده، سیر تحول تکاملی علوم ترمودینامیک، آیرودینامیک و علم مواد را در طول دو قرن اخیر نشان می دهد.
چالش ها و محدودیت های برج خنک کننده چوبی اتمسفریک
- وابستگی کامل به شرایط جوی: افت شدید راندمان در روزهای بدون باد یا تابستان های گرم.
- پوسیدگی و تخریب بیولوژیکی چوب: تماس مداوم با آب گرم باعث رشد قارچ ها و نابودی سریع سازه می شد.
- اتلاف بی حد آب (Drift Loss): عدم وجود قطره گیر حجم عظیمی از قطرات آب را به اطراف پراکنده می کرد.
نیازمندی های اولیه صنعتی و برج های چوبی (پیش از ۱۹۰۰)
نیاز اولیه به سیستم های خنک کاری با اختراع ماشین بخار جیمز وات در آغاز انقلاب صنعتی شکل گرفت. جهت افزایش راندمان حرارتی، بخار داغ توربین ها باید در کندانسور تقطیر می شد. این فرآیند دبی عظیمی از آب خنک نیاز داشت. اولین برج های خنک کننده اتمسفریک در اواخر قرن نوزدهم ساخته شدند. بدنه این سازه ها کاملا از چوب بود. آب گرم از بالا روی تیرک ها پاشیده می شد و دستگاه متکی بر وزش باد طبیعی کار می کرد.

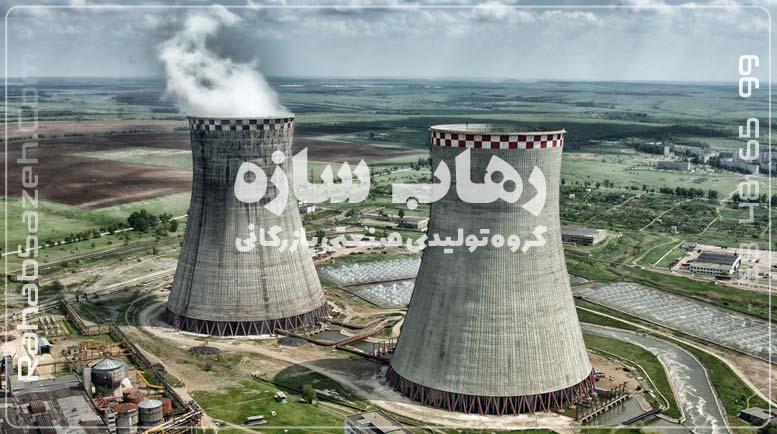

اختراع برج های هذلولی بتنی نیروگاهی (۱۹۱۵ – ۱۹۳۰)
توسعه نیروگاه های بزرگ برق در اوایل قرن بیستم، نیازمند خنک کاری صدها هزار متر مکعب آب در ساعت بود. در سال ۱۹۱۶، فردریک وان ایترسون و جرارد کویپرس ساختار برج خنک کننده هذلولی بتنی را ثبت کردند.
طراحی هذلولی دو مزیت مهندسی بزرگ ایجاد می کرد:
- اثر دودکشی طبیعی (Natural Draft): فرم مقعر سازه پدیده ونتوری ایجاد می کرد. هوای گرم و مرطوب بدون نیاز به فن به سمت بالا جریان می یافت.
- استحکام فوق العاده سازه بتنی: هندسه هذلولی بارهای تنشی را به صورت فشاری منتقل می ساخت. این امر ساخت سازه های بالای ۱۵۰ متر را ممکن کرد.
مثال کاربردی محاسباتی: مقایسه صرفه جویی آب و راندمان در سیر تحول تاریخچه برج خنک کننده
برای یک برج خنک کننده صنعتی با دبی ۵۰۰ متر مکعب بر ساعت، تغییرات اتلاف آب و راندمان در طول تاریخچه توسعه به شرح زیر است:
۱. برج های چوبی اتمسفریک (سال ۱۹۰۰): اتلاف آب به صورت پرتاب قطرات (Drift) حدود ۵ درصد دبی کل بود (۲۵ متر مکعب بر ساعت اتلاف آب!). همچنین راندمان خنک کاری زیر ۳۵ درصد قرار داشت.
۲. برج های فایبرگلاس مدرن با قطره گیر لانه زنبوری (امروز): نرخ فرار قطرات به کمتر از ۰٫۰۰۰۵ درصد می رسد (تنها ۰٫۰۰۲۵ متر مکعب بر ساعت اتلاف آب!). علاوه بر این، راندمان حرارتی تا ۷۵ درصد افزایش می یابد.
توسعه کولینگ تاورهای مکانیکی (۱۹۳۰ – ۱۹۶۰)
با پیدایش صنایع مجتمع شهری، برج های خنک کننده مکانیکی مجهز به فن های الکتریکی شکل گرفتند. بر اساس آرایش ورود هوا و ریزش آب، برج ها به دو دسته کلی تقسیم می شوند:
- برج های جریان متقاطع (Crossflow): جریان هوا به صورت افقی وارد شده و با ریزش عمودی آب زاویه ۹۰ درجه می سازد.
- برج های جریان مخالف (Counterflow): جریان هوا به صورت عمودی از پایین به بالا حرکت کرده و ۱۸۰ درجه در خلاف جهت ریزش آب قرار می گیرد.
در همین دوران، فناوری برج خنک کننده مدار بسته اختراع شد تا سیال فرآیندی در یک مدار کاملا ایزوله و بدون تماس با هوای آزاد خنک شود.
گذر از چوب به بدنه فایبرگلاس کامپوزیت (۱۹۶۰ – ۱۹۸۰)
ورود کامپوزیت های پلیمری تقویت شده با الیاف شیشه (FRP)، بدنه کولینگ تاورها را دگرگون کرد. جهت آشنایی با این متریال پیشرفته، می توانید مقاله بدنه فایبرگلاس کامپوزیت را مطالعه کنید.
جدول زیر مقایسه تحلیلی برج های چوبی قدیمی با برج های کامپوزیتی مدرن را نشان می دهد:
| پارامتر ارزیابی | برج های چوبی قدیمی (Wood Towers) | برج های فایبرگلاس مدرن (FRP Composite) |
|---|---|---|
| مقاومت در برابر خوردگی و پوسیدگی | ضعیف (پوسیدگی سریع توسط قارچ و آب) | ۱۰۰٪ غیرقابل پوسیدگی و مقاوم در برابر اسید و باز |
| وزن سازه و بار مرده | بسیار سنگین (جذب آب توسط چوب) | بسیار سبک (نصب آسان روی بام) |
| خطر آتش سوزی (Fire Hazard) | بسیار بالا در زمان خاموشی دستگاه | مقاوم با استفاده از رزین های کندسوز |
| طول عمر مفید | ۵ تا ۱۰ سال (نیازمند تعمیرات مداوم) | بیش از ۲۵ تا ۳۰ سال بدون افت کیفیت |

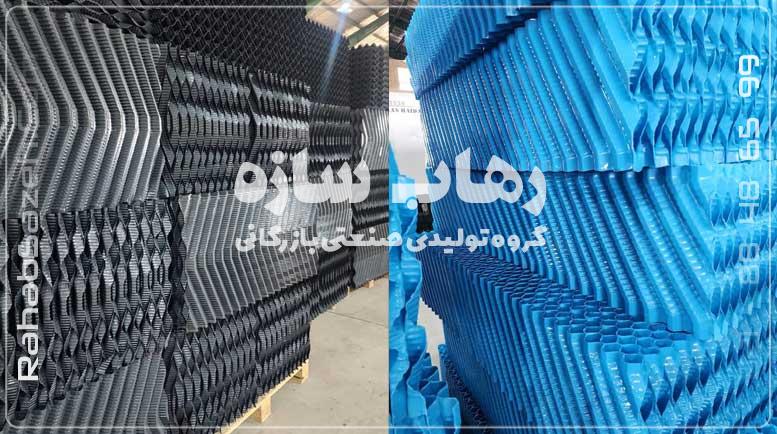

| نوع پکینگ های تبادل حرارت | شبکه های چوبی اسپلش (Splash) | صفحات موج دار PVC و PP پکینگ فیلمی با راندمان بالا |

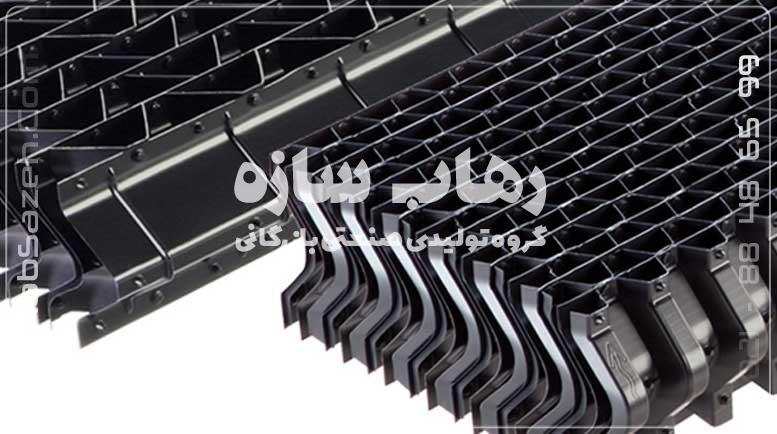

همچنین اختراع قطره گیرهای لانه زنبوری PVC، اتلاف آب را به کمتر از ۰٫۰۰۰۵ درصد کاهش داد. امروزه طراحی و تولید نسل جدید برج خنک کننده فایبرگلاس بر اساس این دستاوردها انجام می گیرد.
فناوری های مدرن، هوشمندسازی و مهار نویز
صنعت کولینگ تاور از دهه ۱۹۸۰ وارد فاز هوشمندسازی شد:
- درایوهای فرکانس متغیر (VFD): تنظیم هوشمند سرعت فن ها متناسب با بار حرارتی مصرف برق را کاهش می دهد.
- شبیه سازی های CFD: تحلیل سه بعدی نرم افزاری توزیع آب و آیرودینامیک فن را پیش از ساخت بهینه می کند.
- فن های فوق کم صدا: استفاده از فن های آیرودینامیک تحولی بزرگ در تجهیزات تهویه مطبوع ایجاد کرد.
تحلیل مهندسی تحول مواد و آینده کولینگ تاورها
تکامل برج های خنک کننده از سازه های چوبی قرن نوزدهم به برج های فایبرگلاس هوشمند امروزی، پاسخ مهندسی به چالش های کمبود آب و انرژی است. به کارگیری بدنه FRP، پکینگ های PP و فن های کم صدا، طول عمر بالای ۳۰ سال را در تاسیسات تضمین می کند.
سوالات متداول (FAQ)
اولین برج های خنک کننده در چه زمانی و با چه متریالی ساخته شدند؟
اولین برج های خنک کننده اتمسفریک در اواخر قرن نوزدهم و تماما از اسکلت های چوبی ساخته شدند و بدون فن، متکی بر وزش باد بودند.
چرا شکل برج های خنک کننده نیروگاهی به صورت هذلولی ساخته می شود؟
فرم هذلولی اثر دودکشی و مکش طبیعی هوا را بدون نیاز به فن ایجاد می کند و استحکام فوق العاده ای به سازه بتنی می بخشد.
چرا بدنه فایبرگلاس (FRP) جایگزین چوب و فولاد گالوانیزه شد؟
فایبرگلاس ۱۰۰ درصد در برابر پوسیدگی و خوردگی مقاوم است، وزن بسیار سبک تری دارد و طول عمر بالای ۳۰ سال بدون رنگ آمیزی ارائه می دهد.
نقش قطره گیر (Drift Eliminator) در تاریخچه تکامل کولینگ تاور چیست؟
قطره گیرهای لانه زنبوری اتلاف آب را از حدود ۵ درصد به کمتر از ۰٫۰۰۰۵ درصد دبی در گردش کاهش دادند.
علت اصلی اختراع برج خنک کننده مدار بسته در دهه ۱۹۵۰ چه بود؟
محافظت از سیالات حساس صنعتی و جلوگیری از ورود املاح و ذرات معلق هوای آزاد به داخل مدار کندانسور چیلرها علت اصلی این اختراع بود.
پدیده اثر دودکشی (Natural Draft) در برج های هذلولی چگونه کار می کند؟
اختلاف چگالی هوای گرم داخل سازه هذلولی و هوای سرد بیرون، جریان هوای صعودی قوی بدون نیاز به فن الکتریکی ایجاد می کند.
چگونه استفاده از درایو VFD مصرف انرژی برج های خنک کننده مدرن را کاهش می دهد؟
درایو VFD سرعت دوران فن را متناسب با بار حرارتی لحظه ای تنظیم می کند و طبق قوانین فن، مصرف برق الکتروموتور را تا ۵۰ درصد کاهش می دهد.
مزیت پکینگ های پلیمری فیلمی نسبت به پکینگ های چوبی قدیمی چیست؟
پکینگ های پلیمری فیلمی سطح ویژه بسیار بالاتری (تا ۲۴۰ m²/m³) ایجاد می کنند و راندمان تبادل حرارت را بیش از دو برابر ارتقا می دهند.
